单臂液压车间起重吊运设备结构设计

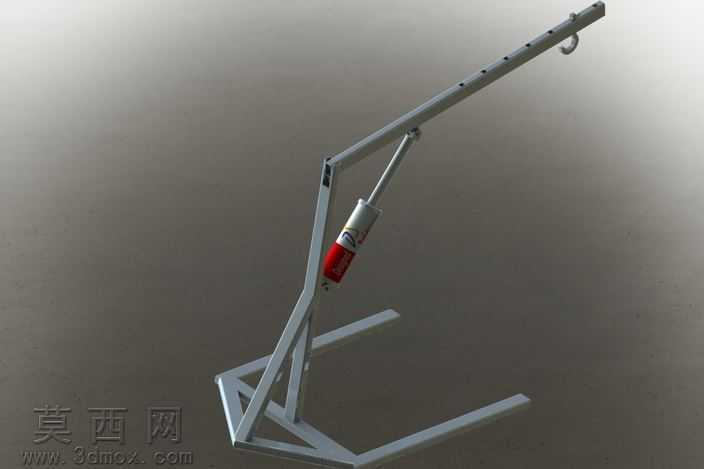

本作品为面向车间场景的单臂液压起重设备三维建模成果，建模阶段以实际车间小吨位重物吊运需求为核心设计依据，首先完成整体结构的比例规划，确定底座支撑、主立柱、伸缩吊臂、液压驱动组件四大核心模块的尺寸匹配关系，确保设备整体占地尺寸适配车间狭窄作业通道的通行与摆放要求。建模过程中对各部件的连接结构做了精细化还原：底座采用双平行支撑脚的框架式结构，通过增加与地面的接触跨度提升设备放置稳定性，避免吊运过程中出现侧翻风险；主立柱与底座采用刚性焊接连接结构，立柱与吊臂的铰接位置做了加厚处理，匹配吊重时的应力集中承载需求；吊臂采用分段式设计，臂身预留多组调节孔位，可根据实际吊运高度、作业半径需求调整吊臂的有效伸出长度，臂端的吊钩组件做了防脱结构的细节建模，还原实际使用中的安全防护设计。液压驱动部分完整还原了液压油缸的缸筒、活塞杆、铰接支座结构，油缸两端分别与立柱中段、吊臂中段做铰接连接，建模时严格匹配液压部件的伸缩行程参数，确保吊臂俯仰角度的调节范围符合实际作业需求，可覆盖从地面取料到工作台高度放料的全行程角度区间。材质与渲染阶段，针对不同部件的实际材质属性做了对应设置：底座、立柱、吊臂等金属结构件采用哑光磨砂钢材材质，还原车间设备的金属质感与表面轻微的磨砂防锈处理效果；液压油缸的缸筒部分采用亮面金属材质，活塞杆部分做了镀铬高光金属效果，油缸上的标识区域做了分色处理，还原真实液压部件的外观特征；吊钩部分采用高强度合金钢材质，表面做了深色氧化处理的质感表现。渲染时采用柔和的均匀漫反射光照，避免金属表面出现过强的反光遮挡结构细节，同时添加柔和的环境阴影，清晰呈现各部件之间的装配位置关系与整体结构的空间层次。设计思路上始终围绕车间小吨位重物的灵活吊运需求，整体结构无冗余设计，在保证结构强度的前提下尽可能简化部件数量，降低设备的制造成本与维护难度，液压驱动的方式相比传统手动吊具可大幅降低操作人员的劳动强度，单臂的结构设计可灵活伸入设备间隙、工作台旁等狭窄作业位置完成吊运作业，适配车间内模具转运、工件上下料、设备维修部件吊运等多种作业场景，建模过程中对所有活动铰接部件的运动关系做了约束设置，可直接用于后续的运动仿真验证，验证吊臂俯仰过程中的干涉情况与受力状态，为后续的实物加工制作提供精准的三维数据参考。
