带触控显示屏的调制解调器结构设计

项目分类:通讯工具类 发布时间:2022-03-16 ID:576609

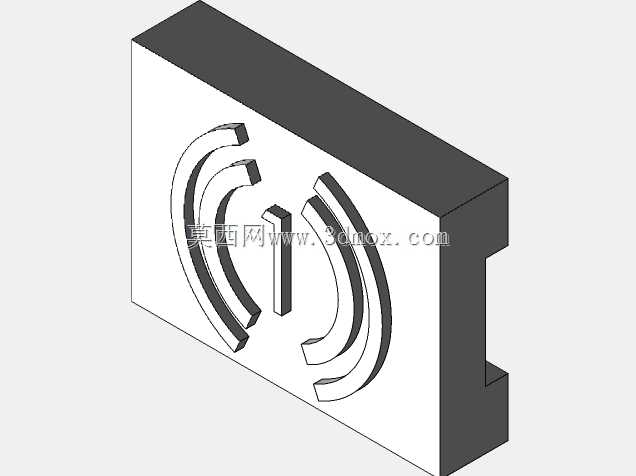

  • 带触控显示屏的调制解调器结构设计

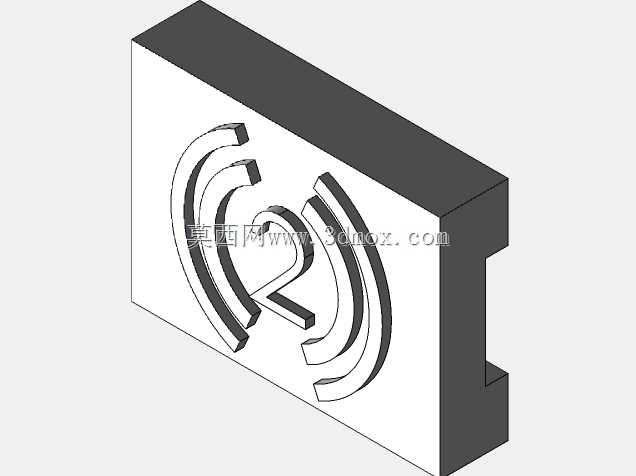

  • 带触控显示屏的调制解调器结构设计
  • 带触控显示屏的调制解调器结构设计
  • 带触控显示屏的调制解调器结构设计

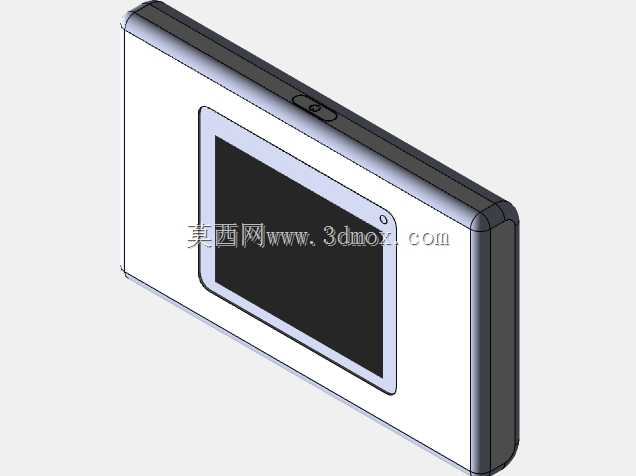

  在工业数传、分布式设备组网的现场场景里,这类集成显示单元的调制解调器,往往承担着本地状态可视化、近端参数配置、链路状态实时反馈的核心作用,区别于无显示的纯数传模组,带屏款的设备在现场调试阶段无需外接调试终端,运维人员走到设备旁就能直接读取信号强度、链路连通状态、数据收发计数等核心参数,大幅降低户外机柜、设备井道、厂区分布式站点的调试运维成本。从结构设计逻辑来看,这款设备采用了一体化圆角矩形壳体方案,壳体边缘做了大R角过渡处理,一方面是规避注塑生产时的应力集中问题,减少壳体成型后的翘曲变形量,另一方面也能避免安装运维过程中尖锐边角划伤操作人员,同时在紧凑安装空间内减少与相邻线缆、构件的干涉风险。正面的显示区域采用了下沉式台阶设计,

  显示屏装配面比壳体正面低0.8mm左右,这个结构预留了双面胶粘贴、视窗面板贴合的安装空间,同时能在设备受到正面外力冲击时,让壳体边框先承接冲击力,避免显示屏直接受挤压碎裂。壳体顶部预留的实体按键,做了凸点触感设计,按键周边做了0.3mm的防水凸圈,适配工业场景下少量溅水、粉尘环境的使用需求,按键的触发行程设计在1.2mm,既保证按压的清晰反馈,又避免行程过长导致的壳体密封难度提升。从安装边界来看,这款设备的整体厚度控制在20mm以内,属于薄型壁挂式安装的终端尺寸,壳体背部预留了四个壁挂安装孔位,孔位间距符合常规弱电箱内终端设备的安装孔距标准,同时也支持导轨卡扣的扩展安装,能直接卡在35mm标准电气导轨上,

  适配工业机柜内的标准化安装场景。在内部结构排布上,壳体内部做了分层筋位设计,上层预留显示屏FPC排线的走线路径,筋位高度刚好压住排线避免装配后排线晃动磨损,下层空间预留主控板、通讯模组、电源模块的安装柱,安装柱的高度做了差异化设计,让不同高度的电子元器件装配后不会出现干涉,同时壳体侧壁预留了通讯接口、电源接口的开口位置,开口边缘做了导向倒角,方便外接接头插拔时的对位,减少接头插歪导致的接口损坏概率。在实际应用中,这类设备常部署在厂区设备数据采集点、智慧水务的监测站点、智能电网的配电终端位置,需要长期在-20℃到60℃的环境温度下稳定工作,因此壳体材料选用ABS+PC混合工程塑料,兼顾注塑成型的流动性与户外使用的抗老化性能,

  壳体壁厚均匀控制在1.8mm,既保证结构强度,又控制整体重量,避免壁挂安装时长期承重导致的安装位变形。显示区域的视窗采用半透明磨砂PC材质,既能清晰显示屏幕内容,又能减少户外强光下的屏幕反光,同时视窗与壳体之间采用超声波焊接工艺固定,相比胶粘方案的密封一致性更好,长期使用不会出现胶层老化脱落的问题。设备的边角做了圆弧过渡,在设备运输、现场搬运过程中,即使出现轻微磕碰,圆弧结构也能分散冲击力,避免壳体边角开裂。从建模逻辑来看,整个壳体的分型面设置在侧边厚度的中心位置,保证注塑生产时上下模的脱模斜度一致,减少脱模时的侧壁划伤,壳体内部的卡扣结构做了0.2mm的装配间隙预留,方便上下壳装配时的卡扣对位,同时卡扣的扣合量设计在0.6mm,既保证装配后的壳体扣合紧密,不会出现缝隙不均的问题,又能在后期设备维护需要拆壳时,用普通撬棒就能顺利拆开,不会轻易撬断卡扣。
