磁电机转子定子组合结构设计

　　这套磁电机的转子与定子组合结构，在小型动力输出、微型发电装置、低功耗磁驱传动场景中有着很广的适配空间，很多桌面级磁动力演示装置、小型无接触传动机构、微型磁阻发电单元的核心结构，都能参考这套构件的设计逻辑做适配调整。从实际功能落地的角度看，定子部分承担磁路导向、固定磁场排布边界的作用，转子部分则通过自身的导磁结构与定子形成闭合磁路，在磁场力的作用下实现无接触式的扭矩传递，相比传统带机械接触的传动结构，这套构件没有物理摩擦损耗，运行过程中不需要额外添加润滑介质，长期运行的维护成本极低，也不会因为接触磨损产生碎屑污染，很适合用在对洁净度有要求的小型实验装置、精密演示设备当中。

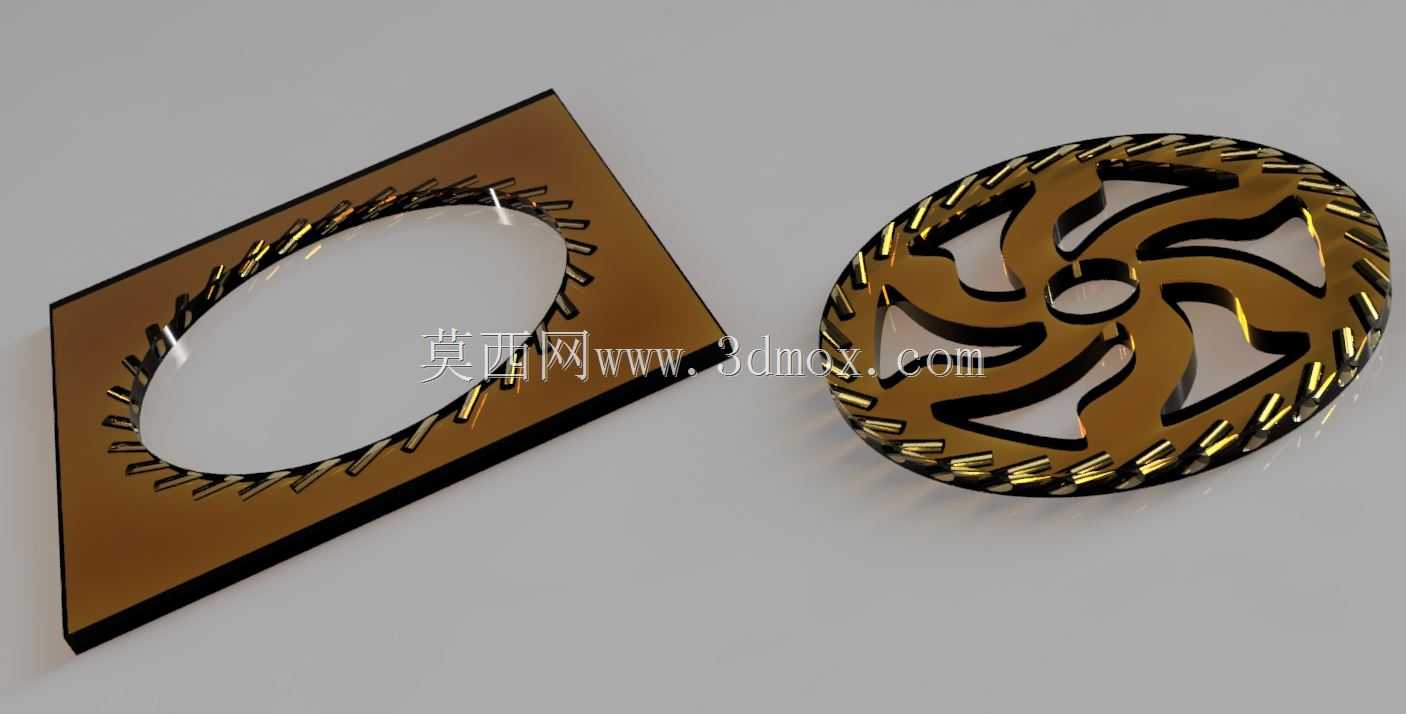

　　设计这套结构的时候，首先要考虑的是磁路的闭合效率，定子的环形内圈齿槽与转子外圈的齿形结构是一一对应的，齿形的倾斜角度做了特殊优化，能让磁场作用力的方向始终沿着转子旋转的切向形成持续推力，避免出现磁卡滞的死点位置，保证转子在受力过程中能连续平滑转动，不会出现顿卡、力矩波动过大的问题。定子的基板采用了矩形安装基准面，四个边角预留了平整的安装贴合面，实际装配的时候可以直接通过粘接或者紧固件压合的方式固定在设备基座上，不需要额外设计复杂的定位夹具，安装基准面的平面度公差控制在0.02mm以内，能保证定子与转子的同轴度偏差在允许范围内，避免因为安装偏斜导致转子转动时出现气隙不均匀、单侧磁拉力过大的问题。

　　转子部分采用了轮辐式的镂空结构，这种设计一方面能大幅降低转子自身的转动惯量，让转子在磁场力作用下的启动响应速度更快，即使是很小的磁作用力也能驱动转子转动，另一方面镂空结构也能减少导磁材料的用量，在保证磁路导通效率的前提下控制构件的整体重量，转子外圈的齿形和定子内圈的齿形保持相同的齿距与倾斜角度，两者装配之后的气隙宽度控制在0.3-0.5mm之间，这个气隙尺寸是经过反复验证的：气隙过大会导致磁阻上升，磁场作用力大幅衰减，输出扭矩达不到设计要求；气隙过小则会因为加工公差、安装偏差导致转子和定子出现刮蹭，影响转动的流畅性。

　　从安装边界的尺寸来看，定子的矩形基板长宽尺寸适配常规的小型设备安装空间，厚度方向的尺寸控制在3mm以内，不会占用过多的设备内部空间，转子的外径与定子的内圈齿顶圆直径保持匹配，安装之后转子的端面与定子的端面处于同一平面，整个磁驱组件的整体厚度很薄，可以直接嵌入到紧凑的设备腔体内部，不需要额外预留过大的装配空间。在实际选型适配的时候，要注意这套结构的导磁材料选择，需要选用高导磁率的软磁材料，才能保证磁路的导通效率，避免出现磁场泄露导致输出扭矩不足的问题，同时齿形的加工精度要保证，每个齿的角度、尺寸偏差不能超过0.05mm，否则会导致各个位置的磁作用力不均匀，转动过程中出现力矩波动，影响运行的平稳性。

　　另外这套结构的设计也考虑了拓展性，在转子的中心位置预留了轴安装孔，可以根据实际的输出需求安装不同直径的传动轴，将转子的扭矩传递到外部负载上，定子的基板上也可以根据安装需求额外加工定位孔，适配不同的安装固定方式，不管是水平安装还是垂直安装，都能保证结构的稳定性。在磁动力演示装置的应用场景中，这套结构可以直观展示磁路闭合、磁场力驱动的原理，因为没有机械接触，运行过程中几乎没有噪音，很适合作为教学演示的核心构件；在微型磁阻发电装置中，这套定转子结构配合线圈绕组，就能实现低转速下的电能输出，因为转动阻力小，即使是很小的外部驱动力也能带动转子转动发电，适配低功耗的微型传感设备供电场景。

　　设计过程中还要注意磁钢的排布方向，每个齿位对应的磁钢极性要按照设计顺序排列，保证相邻齿位的磁场方向能形成连续的切向推力，如果磁钢极性装反，会导致磁场力相互抵消，转子无法正常转动，甚至出现反向锁死的情况。定转子的表面做了抛光处理，一方面是降低表面的磁阻，提升磁路的导通效率，另一方面光滑的表面也不容易积灰，长期使用的时候不会因为灰尘堆积导致气隙变小，影响转动效果。对于结构设计从业者来说，这套定转子结构的设计逻辑可以迁移到很多无接触传动、磁驱机构的设计当中，尤其是在需要避免机械磨损、降低运行噪音的场景下，这种齿形配合的磁路结构有很高的参考价值，在建模的时候要重点关注齿形的参数化设计，通过调整齿的倾斜角度、齿距、气隙尺寸，可以适配不同的输出扭矩、转速需求，不需要重新做整体的结构重构，能大幅提升设计迭代的效率。
