PPN13KA11C直流减速电机结构设计

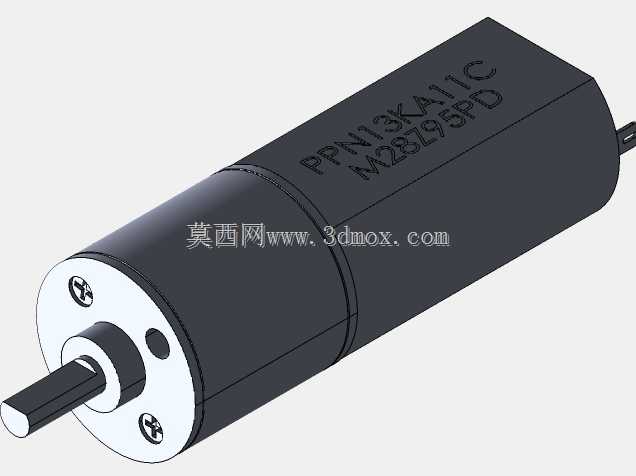

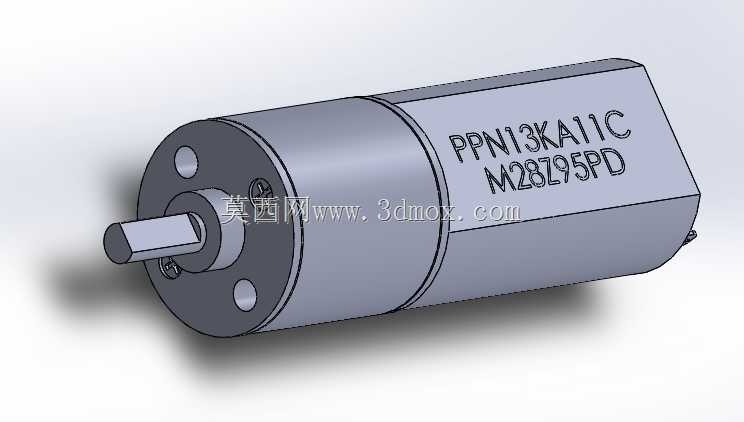

　　在小型自动化执行机构、智能小家电传动端、桌面级实验设备动力单元这类对安装空间有严格限制的场景里，集成式减速直流电机一直是选型阶段的高频选项，这类动力部件不需要额外搭配减速箱支架、联轴器等过渡连接件，能直接将动力输出端对接负载，大幅压缩整套传动链路的占用空间，同时减少装配环节的累计误差。这款PPN13KA11C规格的减速直流电机，采用直流行星减速结构集成设计，电机本体与减速箱采用同轴一体式布局，输出轴与电机转子轴线完全重合，不存在偏置输出带来的径向力额外负载问题，在安装时不需要额外考虑输出轴的对中校准，能直接通过减速箱端盖的安装孔位固定在设备基板上。从实际应用场景来看，100rpm的额定输出转速刚好适配小型物料推送机构、

　　电动阀门执行端、桌面转盘传动、智能门锁锁舌驱动这类不需要高转速，但对输出扭矩有明确要求的工况，4kg的额定输出扭矩能在额定电压下稳定驱动常规轻载负载，不会出现堵转烧蚀绕组的问题，同时直流行星减速结构的传动效率保持在较高水平，不会因为减速比过大造成过多的动力损耗，在电池供电的便携设备场景下，能有效延长续航时长。设计层面上，这款电机的减速箱采用多级行星齿轮排布，将直流电机本体的高转速通过齿轮组逐级降速，每一级行星齿轮都做了等载荷分配设计，避免单级齿轮承受过大扭矩出现断齿风险，电机外壳与减速箱外壳采用过盈压装配合，接缝处做了同轴度定位止口，保证长期运行过程中不会出现壳体错位导致的齿轮啮合异常。输出轴采用单扁位结构设计，

　　配套的传动轮只需要加工对应的扁位孔就能实现周向固定，不需要额外加工键槽，适配小尺寸负载连接件的加工需求，轴伸端的长度经过匹配设计，既不会因为轴伸过短导致连接件固定不牢，也不会因为轴伸过长造成悬臂过长带来的轴端跳动。安装边界上，这款减速电机的整体外轮廓为圆柱形结构，最大外径尺寸适配常规小型设备的安装开孔需求，端盖上的两个安装孔采用对称排布，孔位间距符合小型减速电机的通用安装规范，能直接替换同规格的其他型号减速电机，不需要重新修改设备上的安装孔位，降低选型替换的改造成本。电机尾部的出线位置做了径向让位设计，不会因为接线端子的突出造成安装时尾部与设备其他部件干涉，在紧凑安装空间内也能顺利完成接线操作。从实际使用的可靠性角度出发，

　　这款减速电机的齿轮组采用金属材质加工，相比塑料齿轮的减速结构，能承受更大的瞬时冲击载荷，在负载出现短暂卡滞的情况下，不会轻易出现齿轮打齿损坏的问题，适配工况相对复杂的民用、工业轻载场景。电机本体的碳刷结构经过寿命优化，在额定负载下的连续运行时长能满足常规小型设备的全生命周期使用需求，不需要额外做碳刷维护更换。在三维建模过程中，这款模型完整还原了电机的所有外部结构特征，包括壳体上的型号标识丝印位置、端盖安装孔的沉头深度、输出轴的扁位尺寸、尾部出线的凸台结构，在做设备整体装配干涉检查时，能直接将模型导入装配体，准确判断安装空间是否充足，接线位置是否与其他部件存在碰撞，不需要额外对模型做简化修改就能直接用于装配验证。同时模型的所有配合面都做了准确的公差参考标注，在设计配套的安装座、输出连接件时，能直接提取模型上的尺寸参数作为设计依据，减少实际测绘的工作量，也避免手动测绘带来的尺寸偏差，缩短设备研发阶段的选型建模周期。对于做小型传动设备开发的结构工程师来说，这类集成式减速电机的准确三维模型，能在方案设计阶段就完成动力部件的布局校验，避免后期打样时出现安装空间不足、输出轴对接错位这类低级问题，有效提升样机一次装配合格率。
