双出轴混合式步进电机结构设计

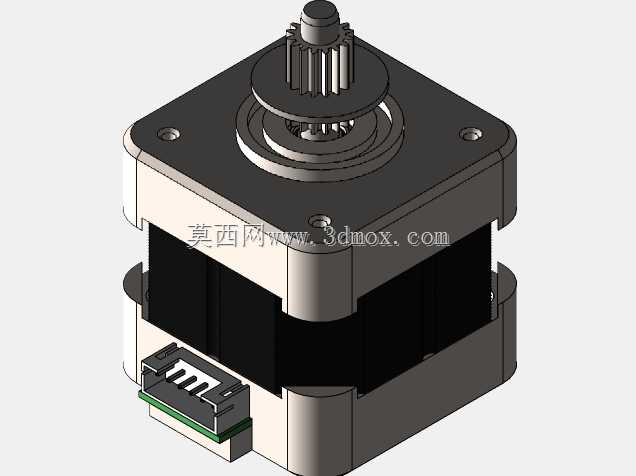

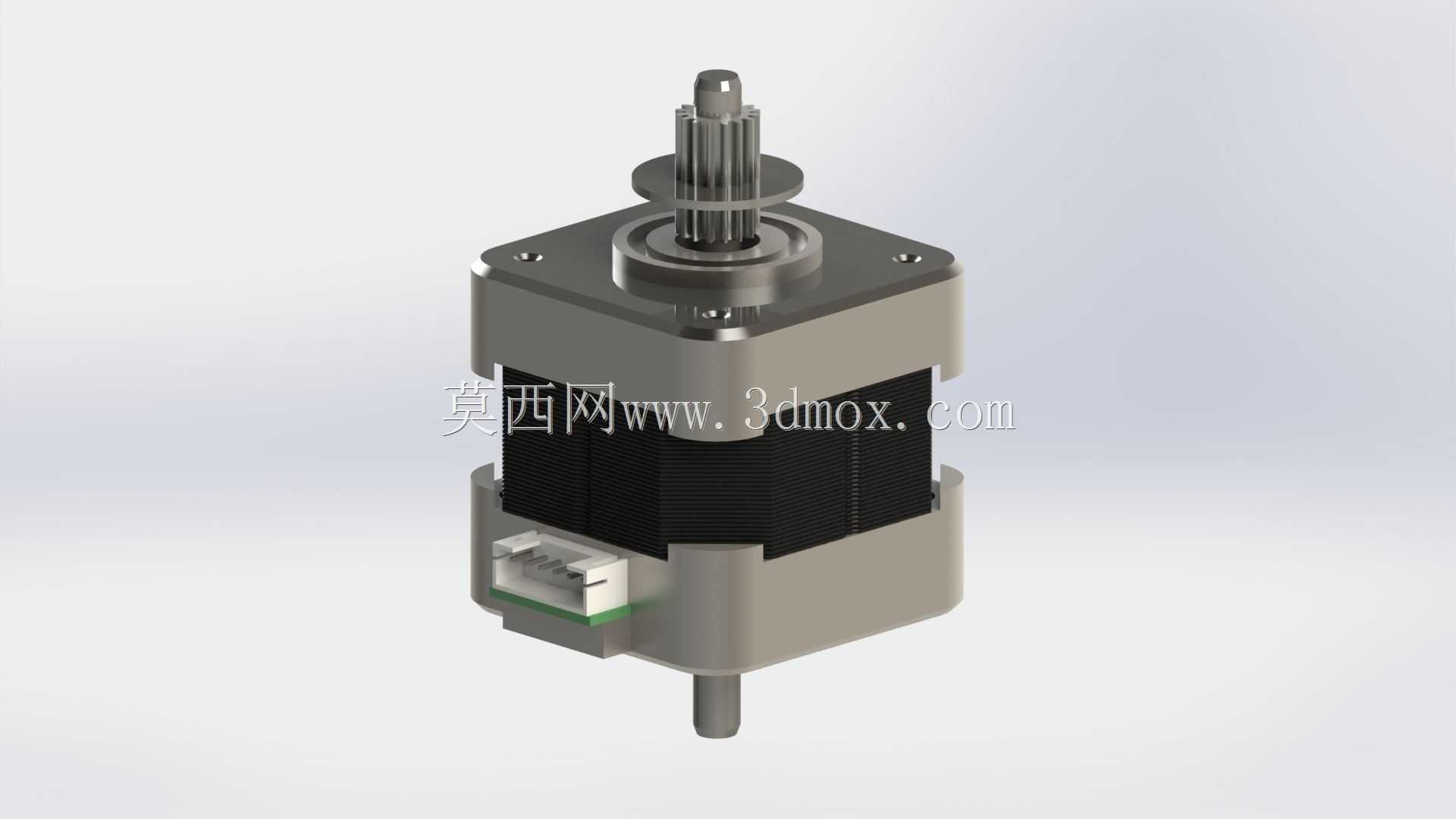

　　这款双出轴步进电机的结构设计，首先要考虑的是小型自动化设备里的安装适配问题，日常做3C电子装配工位的送料机构、小型点胶设备的位移滑台驱动、桌面级检测工装的分度动作，经常会遇到安装空间局促、需要双向输出动力的场景，单出轴电机往往要额外加装同步轮或者联轴器来实现双向传动，不仅增加装配累积误差，还会挤占本来就紧张的设备内部空间，这个双出轴的结构刚好能解决这类痛点，上端输出轴可以直接连接负载执行端，下端轴可以按需加装编码器或者手轮，方便设备调试阶段的手动对位，不用额外设计传动转接结构。从结构细节来看，定子部分采用的是多齿层叠结构，齿槽的排布经过优化，能有效降低低速运行时的振动，很多小型设备运行时的共振问题，往往和电机齿槽转矩过大有关，

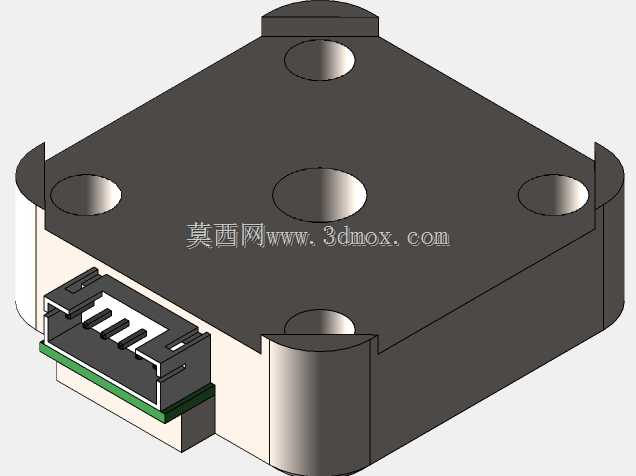

　　这款电机的定子冲片齿形做了微小的斜度处理，能在不降低输出扭矩的前提下，削弱齿槽效应带来的运行卡顿，实际带载运行时在100rpm以内的转速区间，不会出现明显的顿挫感，适合对运行平稳性有要求的轻载定位场景。机身的方形安装法兰是标准的42系列安装尺寸，安装孔位的中心距、法兰定位止口的公差都按照通用工业标准设定，选型替换的时候不用重新修改安装板的孔位，不管是替换现有设备上的老旧电机，还是做新设备的选型，都能直接适配市面上常规的42系列电机安装座，降低结构设计的重复工作量。机身侧面的接插件采用卧式贴片安装，接插件的引脚和定子绕组的接线做了防拉脱处理，设备布线的时候如果不小心拉扯到连接线，不会直接把绕组接线扯断，

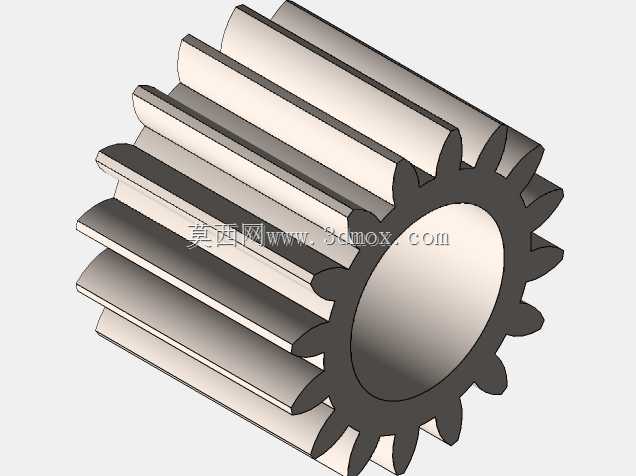

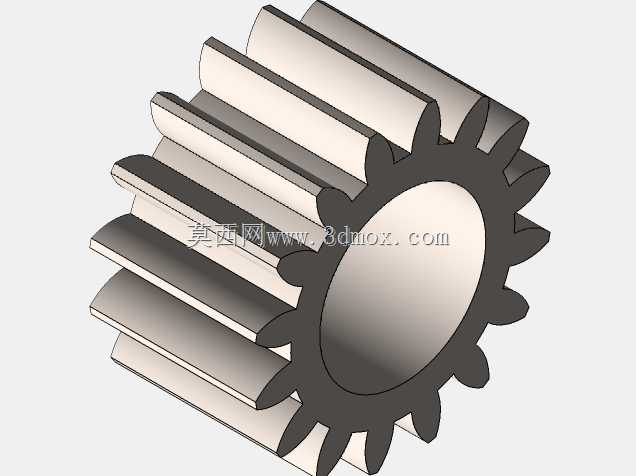

　　接插件的引脚定义按照常规两相四线步进电机的标准排布，和市面上主流的步进驱动器直接适配，不用额外调整接线顺序。输出轴的齿形部分是专门为配套带轮设计的，齿距和常规的GT2同步带轮匹配，不用额外对输出轴做二次加工，直接压装同步轮就能使用，轴端的同轴度公差控制在0.02mm以内，高速运转的时候不会出现带轮偏摆的问题，能有效延长同步带的使用寿命。设计的时候还考虑了设备日常维护的便利性，机身前后端盖的固定螺丝采用内六角圆柱头螺丝，拆装的时候用常规的公制内六角扳手就能操作，端盖和机身的配合面做了定位止口，拆解维护之后重新装配，不会出现定子和转子不同心的问题，避免装配不当导致的运行噪音增大、输出扭矩下降的问题。绕组部分的绝缘处理按照工业级标准设计，

　　能适应常规工业车间的温湿度环境，不会因为长时间运行积尘或者环境湿度变化出现绝缘性能下降的问题，适合在普通的工业装配车间、实验室检测设备这类场景长期连续运行。另外，电机的整体重量控制得比较均衡，安装在垂直布置的滑台上的时候，不会因为自重过大给滑台的导向件带来额外的负载，能有效延长直线导轨或者导杆的使用寿命，做垂直轴选型的时候不用额外加大电机的保持扭矩来抵消电机自重带来的负载，能一定程度上降低设备的硬件成本。
