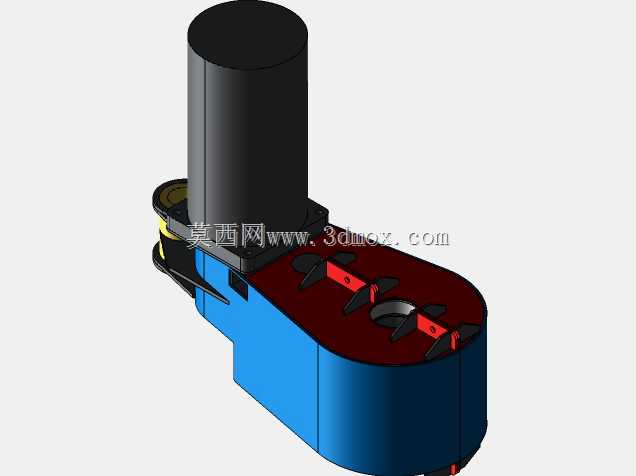

这款齿轮箱采用多级平行轴直齿圆柱齿轮传动布局,输入端直接对接驱动电机输出轴,通过多组齿轮的啮合传动实现转速降低、扭矩放大的核心功能,常见于小型电动执行机构、精密传感设备的动力输出单元、小型自动化工位的驱动端,在需要精准控制输出转速、匹配负载扭矩的场景中承担核心传动作用。从结构布局来看,各级齿轮轴采用平行排布的设计,充分利用壳体内部的狭长空间,在有限的安装边界内实现较大的传动比覆盖,输入侧的电机安装位采用同轴对接结构,能直接适配标准外径的小型驱动电机,无需额外加装联轴器转接,减少了传动链路的累计误差,也压缩了整体组件的轴向安装尺寸。壳体采用分体式拼合结构,剖分面沿着各齿轮轴的中心平面设置,装配时可先将所有齿轮、轴、

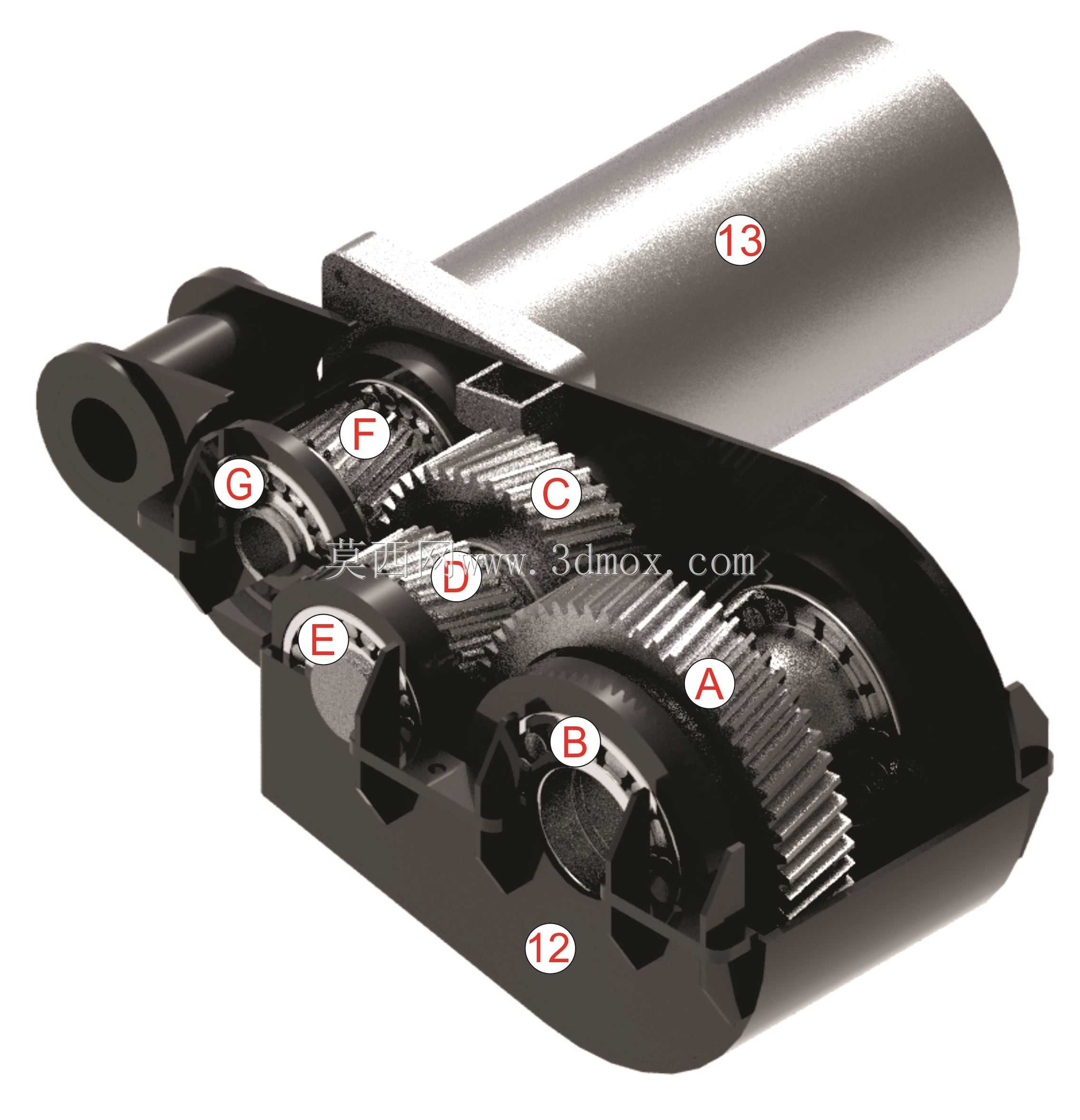

轴承组件预装在下半壳体的定位槽内,再扣合上半壳体完成紧固,这种设计既方便生产阶段的组件装配,也便于后期运维时的内部检查与易损件更换,壳体上预留的轴承安装孔位采用台阶式定位结构,能精准限制轴承的外圈轴向位移,避免传动过程中出现轴系窜动,保证齿轮啮合的侧隙稳定。各级齿轮的参数匹配经过严谨核算,从输入到输出的齿数逐级递增,模数根据各级轴承受的扭矩大小对应调整,高速级齿轮采用较小模数降低传动噪音,低速级齿轮采用较大模数提升齿面承载能力,每对啮合齿轮的中心距严格按照齿顶隙、侧隙的设计要求控制,保证传动过程中齿面接触均匀,不会出现偏载、卡滞的问题。齿轮轴两端采用标准深沟球轴承支撑,轴承内圈与轴采用过盈配合定位,外圈与壳体轴承孔采用过渡配合,
既保证轴系的回转精度,也能承受传动过程中产生的径向载荷,部分轴端加装的挡圈结构能进一步限制轴的轴向窜动,避免齿轮端面与壳体内壁发生摩擦。从安装边界来看,壳体外侧延伸出的带孔安装耳采用一体化成型结构,安装孔的位置度公差经过严格控制,能直接通过螺栓固定在设备的安装基板上,输入端的电机安装止口尺寸适配常规小型驱动电机的安装标准,输出端的轴伸长度、直径匹配常见的负载连接结构,无需额外做结构修改就能直接对接负载端。在实际应用场景中,这类齿轮箱常搭配小型直流电机、步进电机使用,用于智能传感设备的调节机构、小型自动化设备的进给单元、精密仪器的动力驱动端,能在紧凑的安装空间内提供稳定的减速传动输出,相比行星齿轮箱结构,平行轴直齿结构的传动效率更高,
加工成本更低,对装配精度的容错性更好,适合批量生产应用。设计过程中需要重点关注各级齿轮的润滑路径,壳体内腔预留的储油空间能存储适量润滑脂,齿轮转动时可将润滑脂带到啮合齿面与轴承位置,无需额外加装复杂的润滑管路,同时壳体上的密封槽结构能配合密封圈避免润滑脂泄漏,也能阻挡外部粉尘进入传动腔内部,提升组件在多尘工况下的使用寿命。各级齿轮的齿向误差、齿形误差控制在合理公差范围内,能有效降低传动过程中的噪音与振动,保证输出转速的平稳性,适配对运行稳定性有要求的精密设备场景。
