红白配色火箭造型创意容器结构设计

　　这款火箭造型的立式结构件，最初的设计出发点是面向文创周边、桌面陈设类的小型容器开发，在做结构方案的时候，首先要兼顾外观辨识度和实际使用的实用性，不能只做个徒有其表的造型摆件。整体外形参考了探空火箭的气动轮廓做了适配调整，没有完全照搬真实火箭的尖锐锥度，顶部的红色端盖做了小圆弧过渡的锥头设计，既保留了火箭头部的识别特征，又避免了尖锐边角带来的使用安全隐患，放在桌面日常拿取的时候不会刮碰到周边物件或者划伤手部。

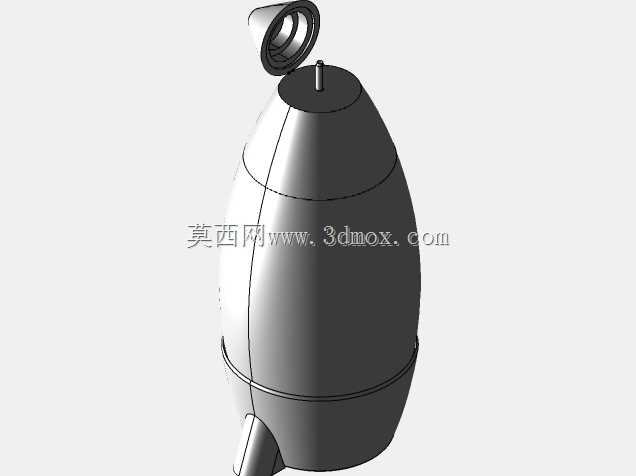

　　从结构分层来看，整个壳体分为三个独立的功能段，顶部锥段、中间主仓段、底部尾段，三个段之间采用止口配合的连接方式，没有额外外露的卡扣或者螺丝，保证了外表面的完整流畅性。中间主仓段是整个结构的核心容纳空间，做了等壁厚的空心设计，壁厚控制在1.5mm，既保证了壳体的结构强度，日常拿取按压不会出现凹陷变形，又不会因为壁厚过大导致整体重量偏重，放在桌面不会有头重脚轻的倾覆风险。做结构建模的时候，特意把主仓段的外曲面做了微弧的收腰处理，不是直上直下的圆柱面，一方面贴合真实火箭的箭体曲线，另一方面手持的时候手指刚好贴合收腰的弧面，握持手感比直筒结构好很多，拿取的时候不容易打滑脱落。

　　底部的红色尾段除了作为整个结构的底座支撑，还做了三个对称分布的小尾翼造型，尾翼和底座是一体化结构，没有做分体拼接，一方面减少了装配工序，另一方面三个尾翼形成的三点支撑面比单纯的圆环底座接触面积更大，放置在光滑的桌面或者玻璃台面上的时候，稳定性更好，哪怕受到轻微的侧向碰撞也不容易翻倒。尾段和主仓段的连接止口做了0.1mm的过盈配合，不需要额外添加密封胶圈就可以实现一定的阻尼感，日常放置小物件比如回形针、便签夹、小型U盘这类桌面零散物品的时候，打开和闭合的力度刚好，不会出现太松容易自己滑开，或者太紧难以打开的情况。

　　在实际的应用场景里，这类结构除了作为桌面收纳容器，还可以通过调整内部中空段的尺寸，适配小型香薰扩香组件、便携牙签收纳、糖果分装这类不同的使用需求，做结构改型的时候只需要调整中间主仓段的长度，顶部锥段和底部尾段的接口尺寸保持不变，就可以快速衍生出不同容量的系列化产品，不需要重新开整套模具，能有效降低后续量产的模具开发成本。建模过程中对所有的曲面衔接处都做了G1连续的倒角处理，没有尖锐的棱边，后续做表面处理的时候，不管是做哑光磨砂的塑料质感，还是做亮面的烤漆效果，都不会出现曲面衔接处的棱线断层，外表面的视觉整体性更好。

　　考虑到后续可能的3D打印打样需求，整个结构的所有面都做了拔模角度处理，拔模斜度统一设置为1度，不管是做光固化3D打印的原型验证，还是后续开注塑模量产，都不会出现脱模卡滞的问题。整体的安装边界非常友好，底部支撑面的直径控制在60mm，整体高度150mm，放在常规的办公桌工位上，占用的桌面空间和普通的马克杯底座差不多，不会占用过多的办公桌面面积，和常规的桌面文具、显示器支架、水杯等物件摆放的时候不会出现空间干涉。结构设计的时候特意规避了内部的倒扣结构，所有的内部特征都是直壁带拔模角度，不需要做抽芯或者滑块结构就可以顺利脱模，对于小批量生产来说，模具结构越简单，生产过程中的不良率就越低，后续的装配工序也只需要三个段对准止口压合即可，不需要额外的紧固件或者粘接工序，装配效率很高。
