大疆无人机云台万向节防护盖结构设计

　　航拍无人机在户外作业、转场运输过程中，核心成像组件的万向节结构始终是最易受损的部位——镜头模组与云台轴臂的连接间隙极小，一旦发生磕碰、挤压或是异物剐蹭，轻则导致云台校准偏移、成像画面出现果冻效应，重则直接造成轴臂断裂、传感器错位，整套成像系统直接报废。这款防护结构正是针对这类实际作业痛点开发，专门适配对应型号无人机的云台万向节部位，在非作业状态下为精密的云台组件提供物理防护。

　　从实际使用场景来看，无人机作业的环境往往复杂多变，山地测绘时背包内的碎石、树枝可能剐蹭外露的云台，巡检作业转场时设备堆叠产生的挤压也容易作用在突出的云台结构上，甚至日常收纳时口袋内的钥匙、线材都可能卡入云台轴臂的缝隙造成损伤。这款防护盖在非飞行状态下可以完全包覆万向节的外露活动部位，隔绝外部硬物与云台结构的直接接触，避免轴臂受外力发生非预期形变，同时也能阻挡灰尘、水汽在收纳过程中侵入云台的转动缝隙，降低后续使用中轴臂卡滞、电机负载异常的概率。

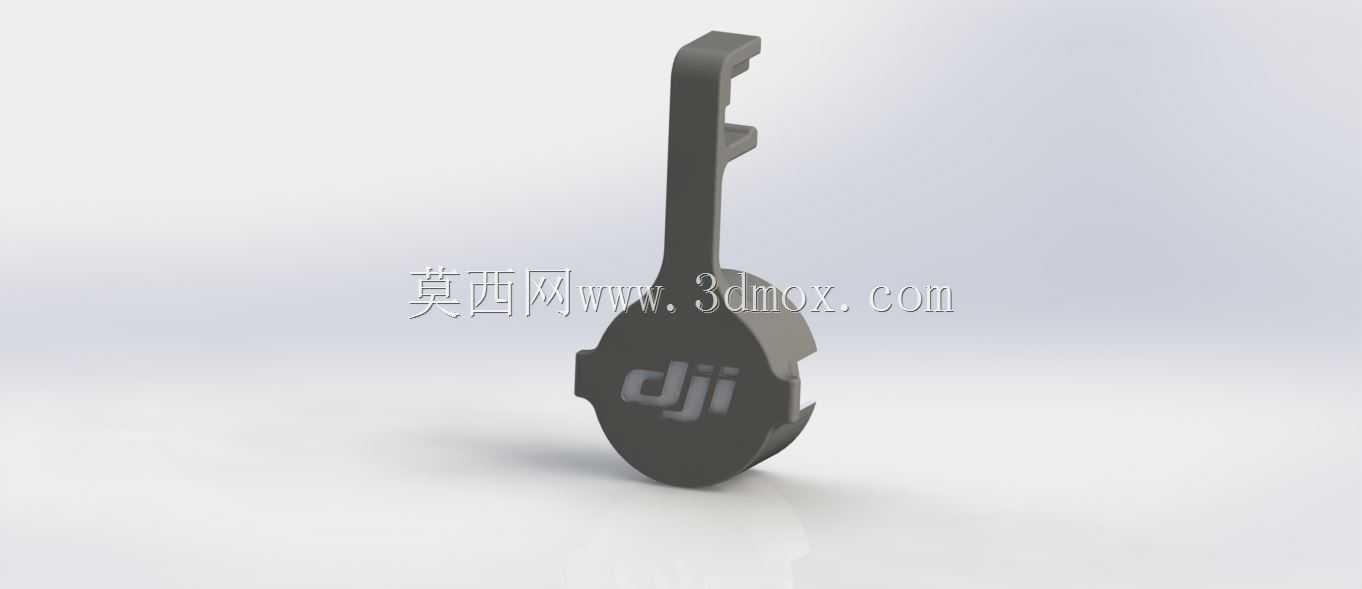

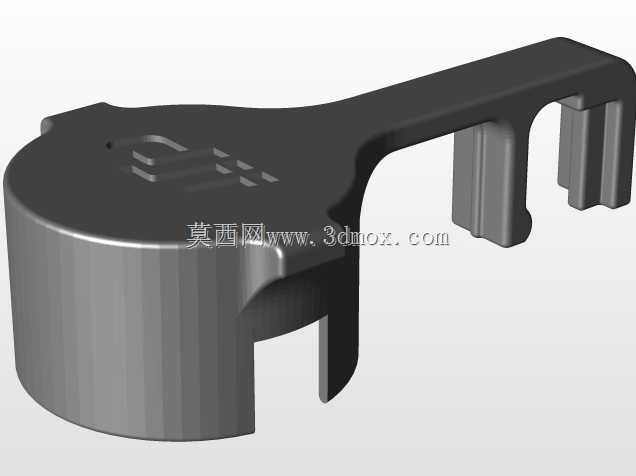

　　设计层面上，这款防护结构没有采用全包裹的冗余设计，而是完全贴合万向节的外部轮廓做适配：下部的圆形包覆腔刚好卡合在云台与机身连接的基座位置，内壁做了微幅的倒扣结构，安装时依靠材料本身的微弹性卡入基座的定位槽，不需要额外的粘接或是紧固件固定，徒手就能完成拆装，不会在机身表面留下残胶或是压痕。上部的延伸臂结构刚好贴合万向节俯仰轴臂的外侧轮廓，既不会过度延伸增加不必要的结构重量，也不会因为覆盖范围不足导致轴臂外露，整个结构安装完成后与云台基座的贴合缝隙控制在0.2mm以内，既不会因为间隙过大出现晃动脱落的问题，也不会因为过盈量太大导致拆装困难、甚至刮蹭机身表面的涂层。

　　从安装边界来看，这款防护盖的整体轮廓完全处于无人机机身下部的投影范围内，安装后不会突出机身的侧边与底部轮廓，收纳进常规的无人机便携包时不会因为防护盖的突出导致包内凸起挤压其他配件，也不会干扰机身底部的视觉定位传感器、补光灯等其他组件的正常布局。结构壁厚做了差异化设计：与云台基座接触的卡扣部位壁厚控制在1.2mm，保证卡扣有足够的弹性形变空间，多次拆装也不会出现断裂；外侧的防护面壁厚控制在1.5mm，在常规的挤压、磕碰场景下能分散外力，不会出现局部凹陷直接接触内部云台结构的情况；边缘位置做了R0.8的圆角过渡，没有尖锐的棱角，安装和拆卸过程中不会划伤操作人员的手部，也不会剐蹭背包的内衬面料。

　　结构细节上，防护盖表面预留了品牌标识的凹陷位，既可以做品牌识别，也能在一定程度上增加结构的表面刚性，减少大平面部位的翘曲变形。整个结构没有设计多余的镂空，一方面是避免收纳时细小的沙粒、灰尘通过镂空缝隙进入内部接触云台，另一方面也能提升结构的整体抗扭强度，即使受到侧向的挤压，整体结构也不会轻易发生形变。材料选型上适配常规的注塑加工工艺，采用具备一定韧性的工程塑料即可满足使用需求，不需要额外做加强筋结构就能达到防护所需的强度要求，整体重量控制在5g以内，即使临时忘记取下就起飞，也不会因为重量过大导致云台负载超限、校准失败，当然正常作业流程中还是需要取下防护盖再启动设备，避免影响云台的正常转动范围。

　　在实际的外业作业流程中，这类小结构件往往是提升设备可靠性的关键——很多无人机云台的损坏都发生在非飞行的收纳、转场环节，而非作业飞行过程中，一款适配性良好的万向节防护盖，能够大幅降低云台结构的意外损坏概率，减少外业过程中因为设备损坏导致的作业中断，对于测绘、巡检、航拍等需要高频转场的作业场景来说，这类细节结构的实用性远高于很多花哨的附加配件。设计过程中也充分考虑了长期使用的磨损问题，卡扣部位的接触位置做了微幅的凸点设计，减少拆装过程中与基座的摩擦面积，长期反复拆装也不会因为磨损导致卡扣松脱，防护盖与云台接触的内壁位置没有做硬质的凸起，避免长期接触在云台表面留下压痕，影响设备的外观完整性。
