五吨级卧式筒状承载运输罐体结构

　　该结构为卧式布置的筒状承载罐体，额定承载量级为五吨，主要应用于散料、流体类介质的短途转运与固定工位暂存场景，在小型工矿转运、厂区物料配送、特种介质短途输送场景中适配性较强。从实际使用需求出发，罐体采用卧式圆柱壳主体设计，相比立式结构可降低整体重心，在移动转运过程中具备更好的抗侧倾稳定性，同时卧式布置的进出料接口可设置在筒体端部，适配常规的管线对接与装卸料操作，无需额外搭建高位操作平台，降低现场使用的配套成本。

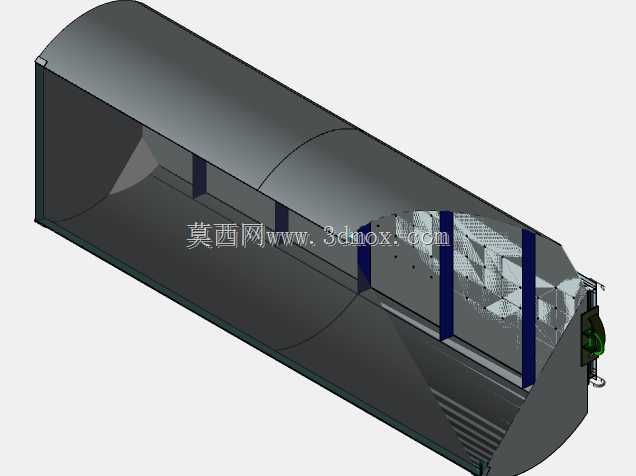

　　设计过程中优先考虑壳体的受力均匀性，圆柱壳结构在承受内部介质静压力、运输过程中的动载荷时，应力分布更为均匀，可在同等壁厚条件下获得更高的结构强度，减少材料冗余。筒体内部设置多道环形支撑肋板，肋板沿筒体轴向等距排布，一方面可对圆柱壳起到径向加强作用，避免薄壁筒体在承受载荷时出现失稳变形，另一方面可对内部装载的介质起到一定的导流、分隔作用，减少运输过程中介质涌动带来的冲击载荷，避免载荷集中对筒体局部结构造成损伤。筒体端部采用封头结构封闭，其中一端设置集成式的接口组件，包含进出料通路、检测接口与快装连接结构，可快速对接外部输送管路，同时预留的检测位可适配常规的压力、料位检测元件安装，满足使用过程中的状态监测需求。

　　从安装边界来看，该罐体的底部设置有适配标准安装基座的连接位，可直接固定在常规的运输车架或者固定支架上，安装孔位的间距符合小型承载设备的通用安装尺寸，无需额外定制转接支架。筒体的外形尺寸经过优化，整体长度与直径的比例控制在3:1左右，既保证了五吨级承载所需的容积要求，又不会因为长径比过大导致运输过程中通过性受限，可适配厂区内部的常规通道、小型货运车辆的货厢尺寸要求。筒体的外表面预留有防腐层施工的余量，实际使用中可根据装载介质的腐蚀特性，在壳体外表面喷涂对应的防腐涂层，或者在内壁衬装防腐内衬，拓展结构的介质适配范围。

　　内部支撑肋板的设计上，采用了镂空式结构，在保证径向支撑强度的前提下，减少肋板自身的重量，同时避免肋板完全阻断筒体内部的介质流通，保证装卸料过程中介质可在筒体内顺畅流动，不会在肋板位置出现积料残留。端部的连接结构采用了快装式设计，配合密封件可实现快速拆装，便于后期对罐体内部进行清理、检修，减少维护过程中的拆装工作量。筒体的焊接位置均做了圆弧过渡处理，避免应力集中，在承受交变动载荷时可降低焊缝位置的疲劳损伤风险，提升结构的整体使用寿命。在实际选型应用中，该结构可根据具体的使用场景调整壳体壁厚、支撑肋板的间距与厚度，适配不同密度介质的承载需求，若用于流体介质输送可在内部增设防浪板结构，进一步降低介质涌动的冲击，若用于散料装载可在筒体内壁增设耐磨衬层，减少物料对壳体的磨损。
