工业设备扭矩轨迹传感装置结构设计

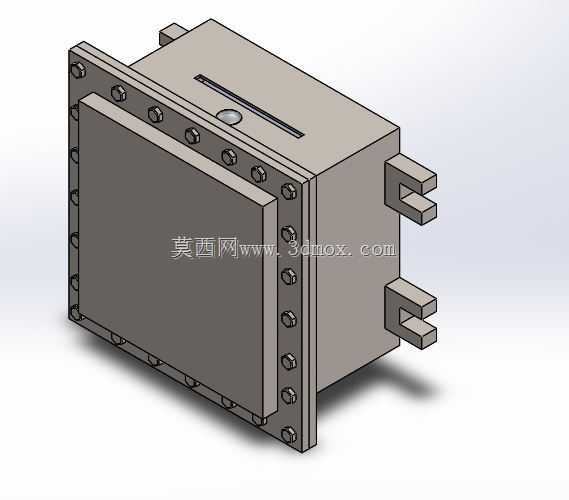

　　在流程工业生产现场，尤其是连续运转的重型生产装置工段，扭矩参数的实时采集是判断设备负载状态、传动部件磨损程度的核心依据，这类扭矩轨迹传感装置，正是部署在动力输出端与负载执行端之间，负责全周期采集轴系扭矩的动态变化轨迹，为设备运维、工艺参数调整提供可靠的数据支撑。不同于普通的扭矩传感器，该装置采用全密封式的方形壳体结构，壳体结合面采用周向均匀布置的紧固件实现压紧密封，能够适应生产现场多粉尘、少量切削液飞溅或是轻度腐蚀性气体的工况，避免内部传感元件受外界环境干扰出现数据漂移，甚至元件损坏的问题。从结构设计的角度出发，该装置的安装边界做了充分的适配考虑，前端采用带安装孔的法兰式对接面，能够直接与设备端的安装基准面通过螺栓锁紧，

　　保证传感单元与被测轴系的同轴度，避免安装偏心带来的测量误差；壳体侧面设置的两组叉形定位结构，可在安装时与设备机架上的定位槽配合，既能够承担装置自身的重量，避免对接法兰长期受径向载荷出现螺栓松动，也能够防止装置在轴系转动带来的微振动下出现周向偏转，保证信号输出线路的连接稳定性。壳体顶部预留的狭长槽位，是用于内置信号调理模块的调试与走线通道，在完成内部元件校准后可通过密封压条封合，兼顾调试便利性与密封可靠性；顶部设置的圆形指示元件，可直观反馈装置的供电状态与信号输出状态，现场巡检人员无需外接检测设备，就能快速判断装置是否处于正常工作状态，降低日常巡检的工作量。在实际应用场景中，这类装置可适配多种旋转传动设备的扭矩监测需求，

　　不管是输送线的驱动辊轴、搅拌设备的搅拌轴，还是机床的主轴传动段，都可以通过匹配对应的对接法兰尺寸实现快速安装，装置内部的传感单元可实时捕捉轴系传递扭矩的动态波动轨迹，捕捉到的瞬时过载、扭矩异常波动等信号，可直接上传至设备的控制系统，触发过载保护或是异常预警，避免传动部件在过载状态下出现断轴、齿轮打齿等恶性设备故障。设计过程中，壳体的壁厚做了针对性的优化，在保证结构刚度、满足密封压紧力需求的前提下，尽可能控制壳体自身重量，降低安装端的负载；周向布置的紧固件间距经过校核，既保证结合面的密封压力均匀，不会出现局部密封失效的问题，也避免了紧固件过密带来的壳体加工成本上升、装配工作量增加的问题。侧面的叉形安装结构与壳体采用一体化设计，

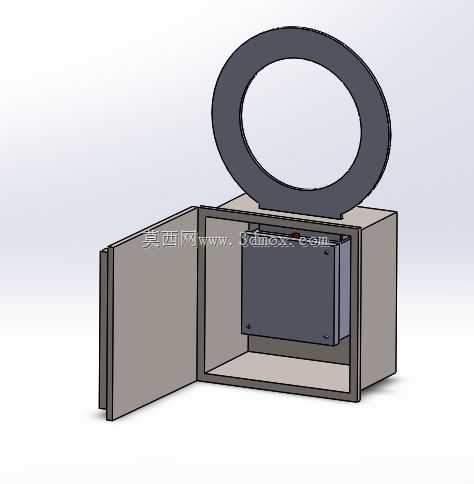

　　省去了额外焊接安装支架的工序，同时避免了焊接变形带来的安装位置偏差，安装时只需将叉形结构卡入机架对应的定位卡槽，拧紧法兰面的连接螺栓即可完成安装，大幅缩短现场安装调试的时间。装置的内部腔体预留了足够的元件布置空间，可根据不同的测量量程需求，适配不同规格的扭矩敏感元件与信号处理模块，无需改动外部壳体结构，就能覆盖不同扭矩范围的测量需求，提升了壳体结构的通用性，降低了不同规格产品的开模与加工成本。对于结构设计从业者而言，这类传感装置的设计思路具备很强的参考价值，即在满足测量功能的核心需求前提下，充分考虑现场安装的便利性、工况环境的适应性、后期运维的便捷性，不能只追求测量精度指标而忽略结构的工程实用性，毕竟工业现场的使用环境远比实验室环境复杂，可靠的结构防护与便捷的安装维护设计，是保证装置长期稳定运行的核心基础。
