线缆张力检测滚轮式张紧传感装置

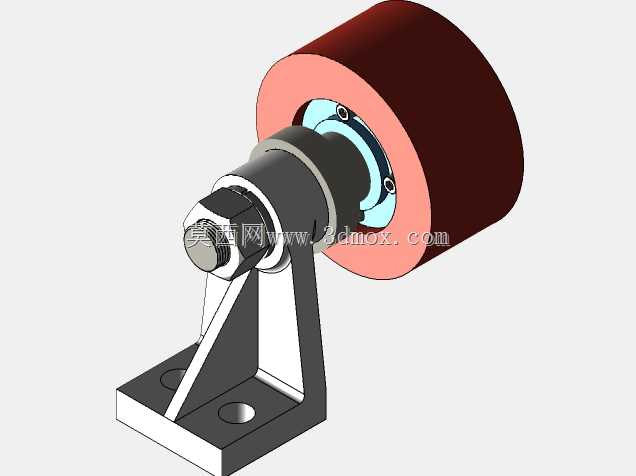

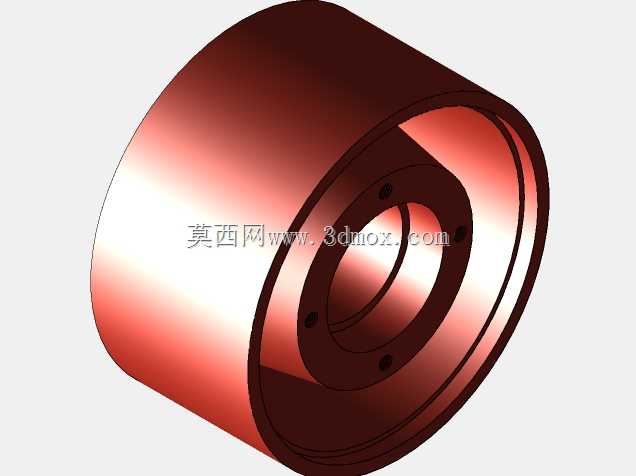

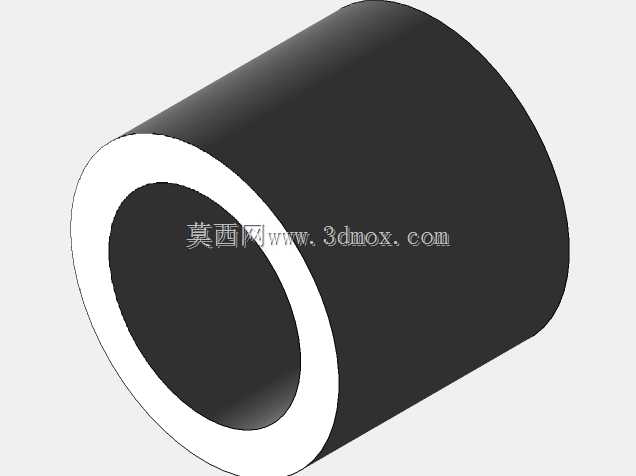

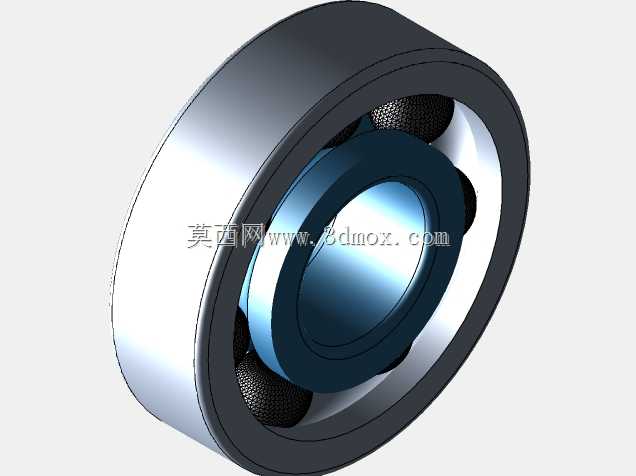

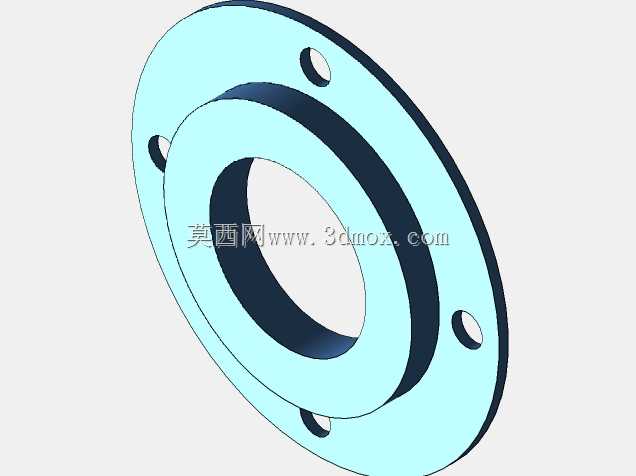

　　在电线电缆生产、线缆收放卷、纺织纱线牵引、线材输送等涉及连续柔性线材作业的工业场景中，线材张力的稳定控制直接决定产品成型质量与产线运行可靠性，张力过大易出现线材拉细、断裂，张力不足则会引发松卷、跑偏、缠绕打结等故障，这款滚轮式张紧传感装置正是为这类场景的张力实时反馈与张紧调节提供硬件支撑。从结构组成来看，装置核心由带支撑轴的滚轮组件、L型安装支架、内置张力检测单元三部分构成，滚轮外圈采用高弹性耐磨材质，表面做圆弧过渡处理，与线材接触时不会刮伤线缆外护套，同时能保证线材与滚轮表面有足够的接触摩擦力，避免线材运行过程中出现打滑，导致张力检测数据失真。滚轮内部集成轴承结构，转动阻尼控制在极低范围，不会额外增加线材运行阻力，

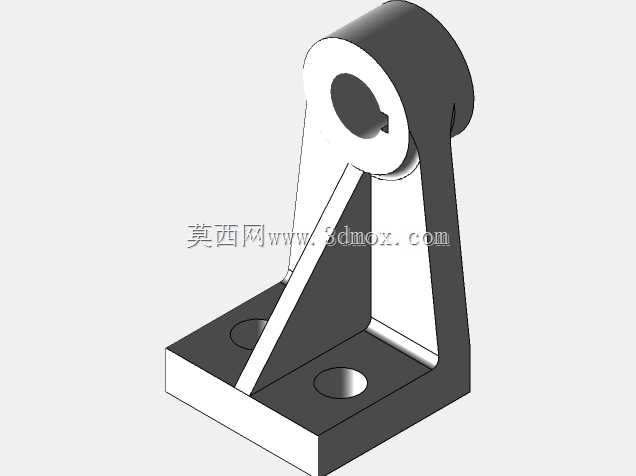

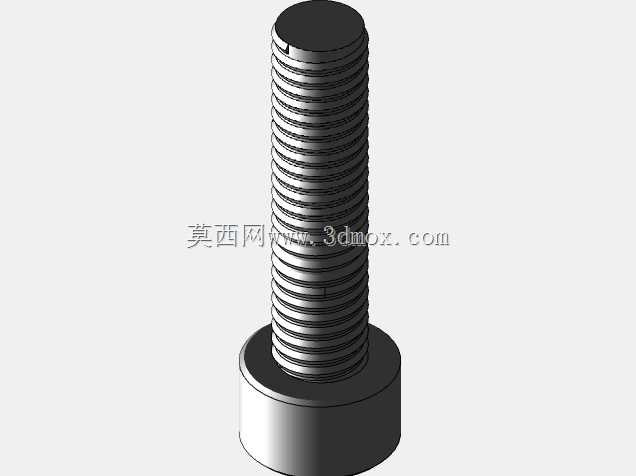

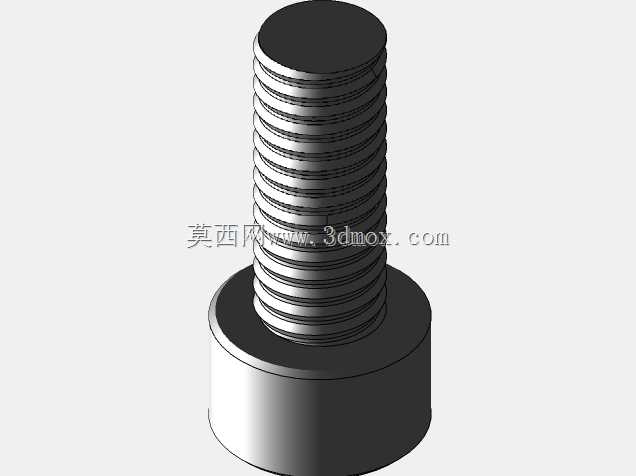

　　保证张力检测值仅反映线材实际张紧力，排除机构自身阻力带来的检测误差。安装支架采用带加强筋的L型折弯结构，底座设置两个对称的安装孔，可直接通过螺栓固定在设备的安装面板或型材机架上，支架立板与滚轮轴的连接位置做了同轴度公差控制，保证滚轮转动时无偏摆，支架的加强筋设计可抵消线材运行时对滚轮产生的径向冲击力，避免长期运行后支架出现变形，导致滚轮轴线偏移，影响线材走线路径。设计过程中，首先根据常见应用场景的线材直径范围确定了滚轮的宽度与外径尺寸，滚轮宽度覆盖常规0.5-15mm直径的线缆、纱线等柔性线材，外径尺寸经过动平衡校核，在高线速运行工况下不会产生明显振动，适配最高120m/min的线材走速。安装边界方面，

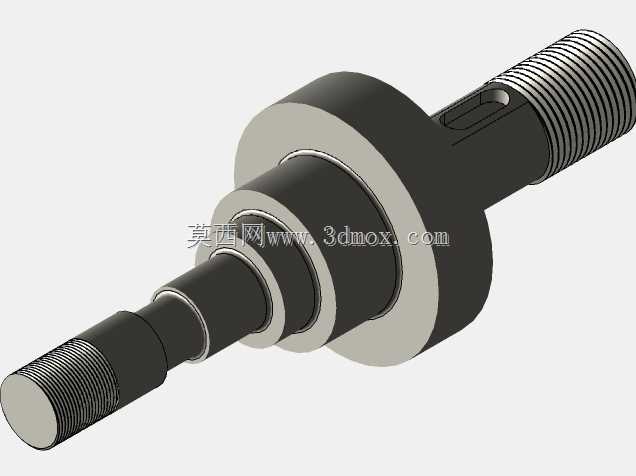

　　底座安装孔的中心距按照通用工业安装标准设计，可兼容多数现有产线的张紧轮安装位，不需要对原有设备做大规模改造即可替换安装，滚轮中心到底座安装面的高度经过优化，既保证走线时线材的包角满足张力检测的角度要求，又不会占用过多的设备内部安装空间，整体结构紧凑，可在狭小的设备腔体内部完成布置。功能实现上，当线材从滚轮表面绕行经过时，线材张力会对滚轮产生径向压力，内置的传感单元可将该压力信号转换为可被设备控制系统识别的电信号，实时反馈当前线材的张力数值，配合产线的收放卷驱动机构可形成闭环张力控制，当张力超出设定阈值时，控制系统可自动调整收卷或放卷的转速，将张力维持在工艺要求的区间内。不同于悬臂式张力检测结构，这款装置的支撑轴采用双侧定位设计，

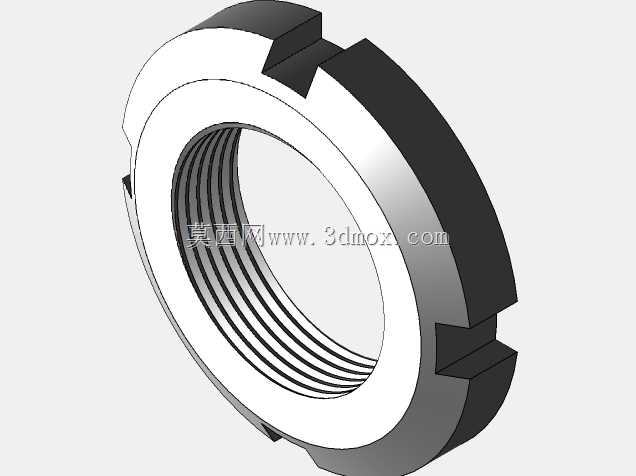

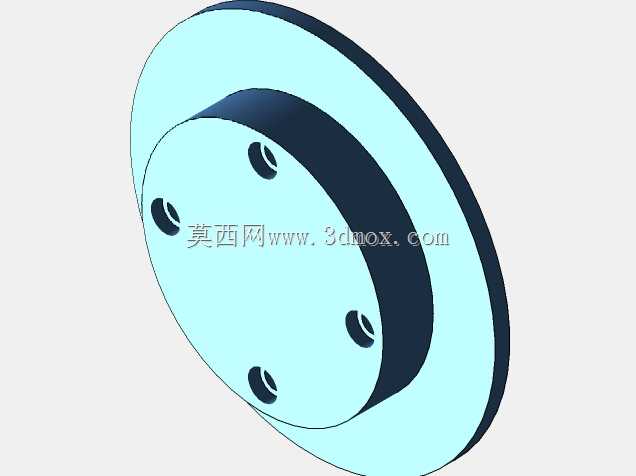

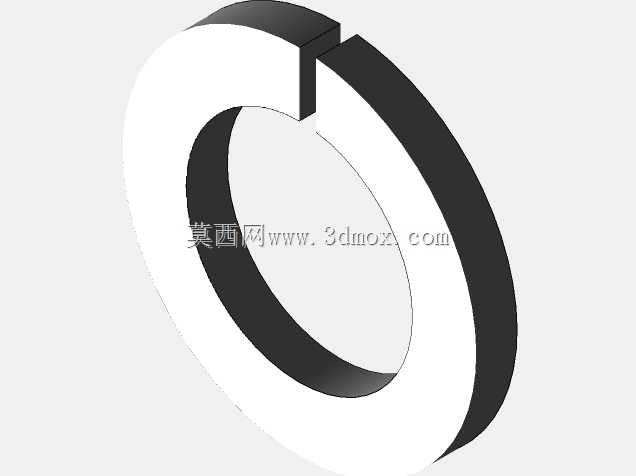

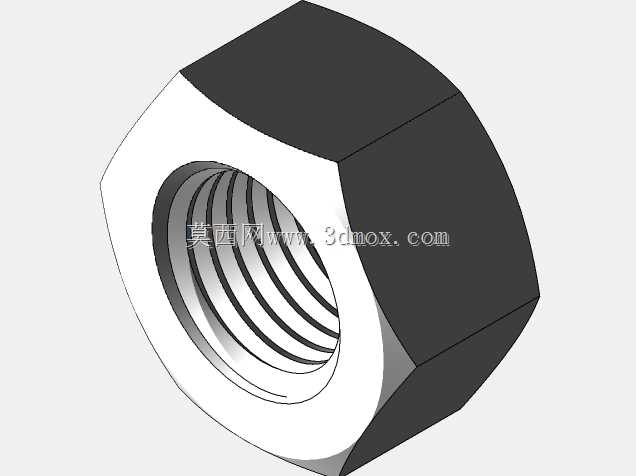

　　抗侧向力能力更强，即使线材出现小幅跑偏，也不会导致轴承受力不均出现过早磨损，延长装置的维护周期。滚轮与支架的连接采用快拆式轴端固定结构，当滚轮外圈出现磨损需要更换时，不需要拆卸整个支架，仅需拆下轴端紧固件即可快速更换滚轮组件，减少设备停机维护的时间。在实际选型应用时，可根据产线的线材张力范围匹配对应量程的检测单元，支架的表面做了防锈氧化处理，可在有少量切削液、粉尘的生产车间环境中长期使用，不会出现锈蚀卡滞的问题。走线时需保证线材与滚轮的接触包角在30°-90°区间内，包角过小会导致压力检测灵敏度不足，包角过大则会增加线材的运行阻力，安装时需调整滚轮轴线与线材走丝方向垂直，避免线材运行时出现轴向窜动，磨损滚轮侧边。
