可拆式板式制冷热交换设备结构设计

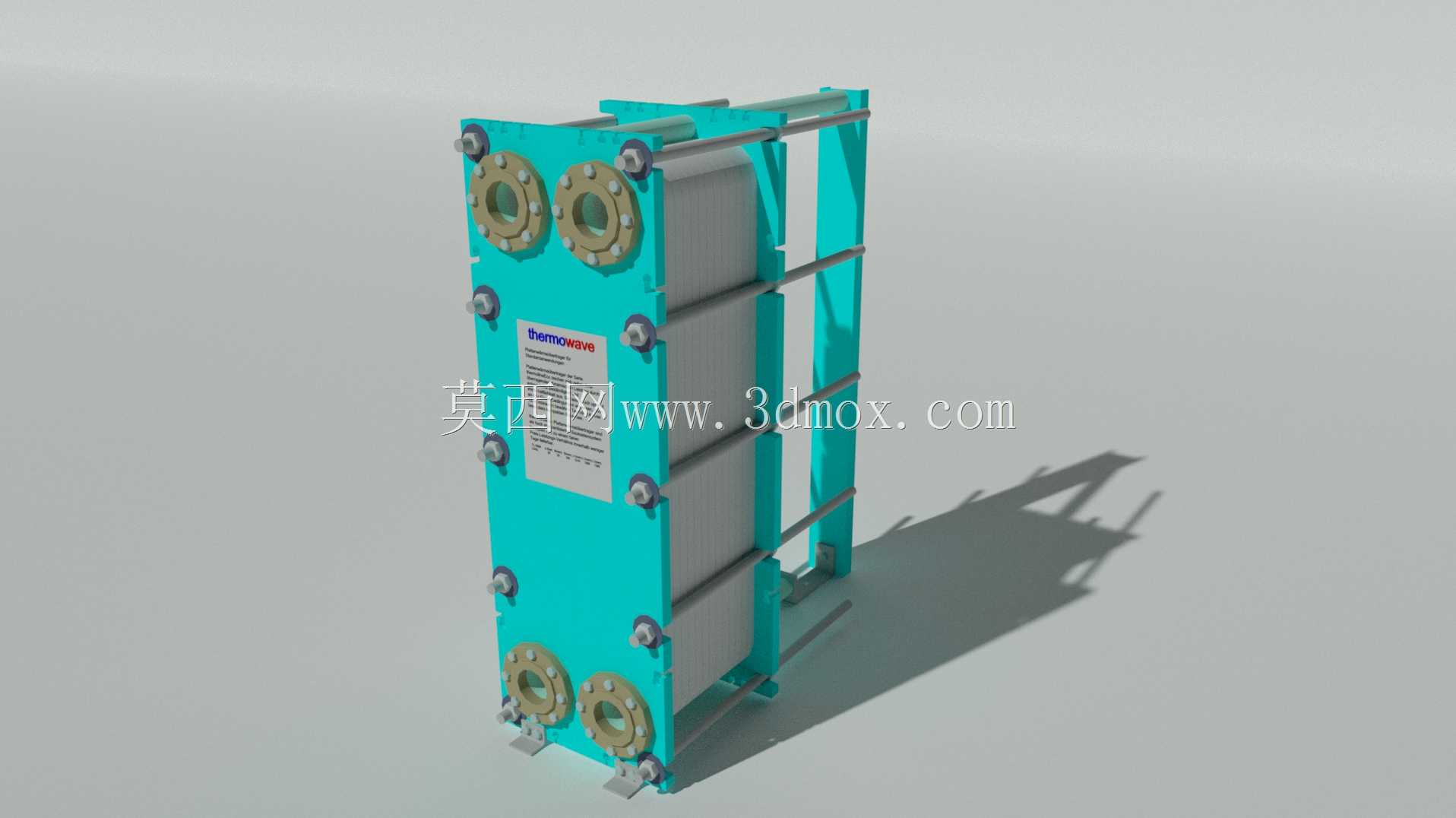

　　在工业制冷、暖通配套、化工介质温控以及复合机生产制程的换热环节里，板式换热器的应用占比常年居高不下，这款可拆式板式制冷热交换设备，就是针对中小流量工况下的液-液换热、制冷剂-载冷剂换热场景开发的结构方案。从现场安装的适配性来看，设备采用立式框架结构，上下贯穿的拉紧螺杆将整组换热板片夹持在两端的压紧板之间，前端压紧板上预留了四个介质接口，接口采用法兰连接形式，法兰端面的密封槽尺寸匹配常规工业管路的密封垫片规格，不需要额外加工过渡接头就能直接对接现场管路，安装时的管路走向可以根据现场空间选择同侧进出或者异侧进出，只要对应调整板片的导流区排布就能实现流道匹配。设备的整体宽度控制在紧凑区间，侧方的上下导杆承担板片的承重与定位作用，

　　导杆伸出后端压紧板的长度刚好满足单块板片抽出检修的操作空间，不需要在设备周边预留过大的检修通道，对于厂房空间紧张的制冷机组集成、复合机配套安装场景来说，这种尺寸边界的设计能大幅降低现场布局的难度。从功能设计逻辑上，这款设备的板片采用人字形波纹结构，相邻板片倒置组装后会形成网状流道，介质在流道内流动时会不断被波纹扰动，即使在较低流速下也能形成湍流，大幅降低板片表面结垢的速率，这一点针对制冷工况下载冷剂容易携带杂质、长期运行易积垢的问题做了适配，板片之间的密封垫片采用卡扣式固定结构，不需要额外粘接，检修更换时直接将旧垫片从板片的定位槽中抠出，嵌装新垫片即可，能大幅缩短现场维护的停机时间。两端压紧板上的锁紧螺母采用等距排布，紧固时可以按照对角线顺序逐步加压，保证整组板片的压紧力均匀分布，避免出现局部压紧力过大导致板片变形、或者压紧力不足导致介质泄漏的问题。在实际工况适配中，这款设备可以根据换热量的需求灵活调整板片数量，不需要改动外部框架结构，只需要增减板片后调整拉紧螺杆的锁紧长度即可，适配不同制冷量的机组配套需求，比如小型冷库的制冷机组、复合机辊筒的温控回路、工业清洗线的药液温控系统，都可以通过调整板片数量来匹配换热功率。设备的框架采用碳钢喷涂处理，接触介质的板片根据输送介质的腐蚀性可以选择不锈钢或者钛材，密封垫片也可以根据介质温度、腐蚀特性选择丁腈橡胶、三元乙丙橡胶或者氟橡胶材质，覆盖常规工业制冷、暖通换热、轻工制程的大多数温控场景。

　　从三维建模的结构细节来看，模型完整还原了拉紧螺杆的螺纹段长度、压紧板上的定位孔位置、导杆的安装台阶、法兰接口的螺栓孔分布，甚至板片侧边的定位缺口都做了还原，在做设备集成设计时，可以直接将这个模型导入装配环境，对接管路模型、机架固定结构，提前校验安装干涉问题，不需要再重新测绘外部尺寸。很多现场安装出现的管路对接偏差、检修空间不足的问题，往往是因为选型阶段没有准确的设备三维模型做布局校验，这款模型的尺寸边界完全按照实际产品的安装尺寸绘制，接口的中心高、法兰端面的突出长度、设备底部的安装脚孔位置都和实物一致，在做厂房布局、机组集成设计时，可以直接用来做空间校验，避免后期安装时出现尺寸冲突。另外，设备的侧方预留了铭牌安装位，

　　压紧板的边角做了倒角处理，避免安装检修时划伤操作人员，这些细节结构在模型里都有体现，不是简化的概念模型，完全可以用来做结构设计参考、设备选型演示以及安装施工的技术交底。在制冷系统中，这款换热器可以作为冷凝器或者蒸发器使用，作为冷凝器时可以将压缩机排出的高温高压制冷剂热量传递给冷却水，实现制冷剂的冷凝液化；作为蒸发器时可以将载冷剂的热量传递给低温低压制冷剂，实现载冷剂的降温输出。在复合机生产制程中，这款设备可以用来控制辊筒的循环水温，保证复合过程中辊面温度恒定，避免因为温度波动导致复合膜的粘合强度不足、起皱等质量问题。不同于管壳式换热器的大体积、低换热效率，这款板式换热器的换热系数是管壳式的3-5倍，占地面积仅为同换热量管壳式换热器的三分之一，对于空间紧凑的集成设备来说是更优的选型方案。模型中还还原了板片压紧后的尺寸堆叠公差，拉紧螺杆的端部预留了足够的锁紧余量，当板片出现轻微腐蚀减薄或者密封垫片出现压缩永久变形时，可以通过进一步锁紧螺母来补偿压缩量，延长密封件的使用寿命，减少维护成本。
