两通接口卧式液压油冷却换热装置

　　在液压系统的实际运行工况中，液压油的温度管控直接决定整套系统的运行稳定性与元件使用寿命，这套卧式两通油冷却装置，正是针对中小流量液压回路的油温调控需求完成的结构设计。从现场应用场景来看，这类冷却装置常被配置在注塑机液压站、小型工程机械液压回路、机床液压夹紧系统的回油管路中，承接系统回油的余热置换功能——液压系统长时间连续作业时，柱塞泵、液压缸、液压阀组的节流与摩擦损耗会持续将机械能转化为热能，若油温超出60摄氏度的合理区间，液压油粘度会快速下降，不仅会加剧泵阀配合面的内泄漏，还会加速密封件的老化失效，严重时甚至会引发控制阀卡滞、执行机构动作失准等故障，这套冷却装置的核心作用，就是通过冷热介质的逆流换热，将回路内的液压油温度稳定在35-55摄氏度的最优工作区间。

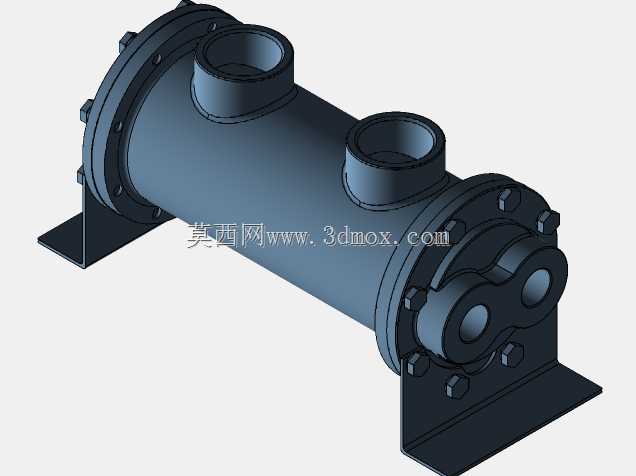

　　从结构设计思路来看，该装置采用经典的管壳式换热结构布局，筒体作为承压外壳承担油程的通流与密封功能，两端法兰端盖通过周向均布的螺栓实现与筒体的紧固连接，这种法兰连接结构既可以保证筒体内部的密封承压能力，也方便后期拆解清理换热管外壁附着的油泥杂质，降低现场维护的作业难度。筒体顶部设置的两个通流接口采用NPT锥管螺纹规格，分别为2英寸与1英寸口径，其中大口径接口对接液压系统的高温回油管路，小口径接口对接冷却后的出油管路，锥管螺纹的密封特性可以在不额外加装密封垫片的情况下，依靠螺纹牙的形变实现管路接口的静密封，适配液压系统0.3-1.6MPa的常规工作压力等级。筒体底部配置的两个L型安装支座，是结合现场安装边界完成的结构设计：支座上的安装孔预留了足够的螺栓穿装间隙，既可以抵消设备运行时的轻微振动位移，也能适配不同安装基面的孔位公差，安装时需要保证装置整体处于水平状态，避免筒体内部出现集气区影响换热效率，同时要在支座与安装基面之间加装橡胶减震垫，削弱液压油脉动带来的结构振动传递。

　　从功能特性层面来看，装置端盖侧的双通结构是冷却介质的通流通道，冷却水从端盖下部接口进入，在换热管内部完成多流程流动后从上部接口流出，与壳程内流动的高温液压油形成逆流换热，这种逆流布置的换热效率比顺流结构高出15%左右，可以在相同换热面积下实现更大的温降幅度。筒体与端盖之间的密封采用耐油橡胶垫片，既可以阻隔油程与水程的介质互窜，也能耐受液压油与冷却水的长期腐蚀，避免出现油水混合的故障。在建模过程中，所有配合面的公差都按照液压元件的通用设计规范设定：法兰螺栓孔的位置度公差控制在0.2mm以内，保证端盖装配时螺栓可以顺利穿装；接口螺纹的精度按照NPT螺纹的6H/6g配合等级设定，避免现场安装时出现螺纹错扣、密封失效的问题；筒体壁厚的取值经过承压校核，在1.6MPa的额定工作压力下保留了足够的安全余量，避免长期承压运行出现筒体变形。

　　从安装边界的尺寸管控来看，装置的整体长度、筒体直径、支座间距都经过适配性设计，可以直接替换同规格的老旧冷却器，不需要对原有液压站的安装空间、管路布局做额外改造，降低设备升级改造成本。两个顶部接口的中心距、接口端面到支座安装面的高度尺寸，都严格匹配常规液压站的管路布置规范，现场配管时不需要额外增加过渡接头，减少管路的泄漏点。在实际选型应用时，需要结合液压系统的发热功率匹配对应换热面积的型号，这套两通结构的冷却装置适配流量在60-100L/min的液压回路，若系统流量更大或者环境温度更高，则需要选用更大换热面积的型号，或者在回路中增加温控阀实现冷却流量的自动调节，避免油温过低时液压油粘度过高引发的泵吸空问题。
