双风机吊顶式制冷蒸发器结构设计

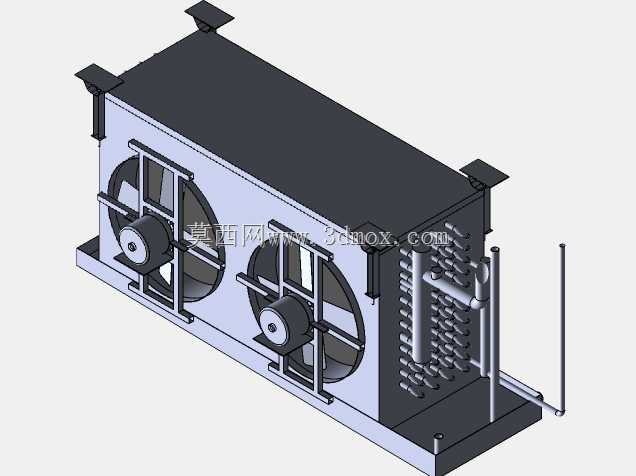

　　这款吊顶式双风机蒸发器主要应用于中小型商用制冷场景，常见于酒店后厨冷藏间、小型商超冷柜、餐饮门店低温储鲜区域这类对安装空间有严格限制的制冷系统中，作为制冷循环的末端换热部件，承担着将低压液态制冷剂汽化吸热、带走舱室内热量的核心作用，直接决定制冷空间的降温速率与温度均匀性。从结构设计来看，整体采用长方体卧式布局，顶部设置四个对称分布的吊装固定座，安装时可直接通过吊杆连接建筑顶面，无需额外占用地面或墙面安装空间，适配层高有限的商用储鲜空间；吊装座与主体框架采用一体化折弯钣金连接，承重冗余量按照满载结霜工况下的总重量1.5倍设计，避免长期运行后出现吊装变形、移位的问题。主体框架采用镀锌钢板折弯拼接成型，侧边预留风机安装位，

　　两台轴流风机呈水平对称排布，风机外侧加装圆形防护网罩，防止运行过程中异物吸入扇叶区域，同时也能避免运维人员误触转动部件；风机与框架之间加装橡胶减震垫，阻断风机运行时的振动传递到吊装结构，降低运行过程中的共振噪音。换热核心区采用错排排布的铜管铝翅片盘管，铜管采用内螺纹设计，增大制冷剂与管壁的接触面积，铝翅片采用开窗式冲型，强化空气侧的换热效率，盘管的进出口管路从设备侧下方引出，预留足够的管路焊接操作空间，方便现场与制冷系统的供液、回气管路对接，管路走向经过优化，避免出现U型积液弯，保证停机后制冷剂能顺利回流到压缩机，减少液击风险。接水盘设置在盘管下方，采用倾斜式坡度设计，化霜产生的冷凝水可以顺着坡度自然流向侧方的排水接口，

　　无需额外加装动力排水装置，接水盘表面做防腐喷塑处理，长期接触冷凝水也不会出现锈蚀问题。设备的外形尺寸经过紧凑化优化，宽度方向控制在适配常规冷藏间吊顶龙骨间距的范围内，深度方向不会突出吊顶过多影响下方储物空间，安装边界上，设备四周预留不小于300mm的运维空间，尤其是风机进风侧与盘管出风侧不能有遮挡物，保证气流组织顺畅；接线盒设置在设备侧方的防水盒内，强电接线端子与弱电信号端子做分区排布，方便现场接线与后期故障排查。设计过程中重点考量了化霜工况的结构适配性，盘管区域预留了电加热管的安装卡槽，后期如果应用于低温工况，可以直接加装化霜加热管，无需改动主体框架；风机的风压参数按照冷间内空气循环30次/小时的标准选型，

　　保证冷间内各个角落的温度差控制在±2℃以内，避免出现局部温度过高导致食材变质的问题。框架的拼接处采用满焊后打磨喷塑的工艺，没有裸露的金属毛刺，装配过程中所有转动部件都做了动平衡校正，运行时的振动幅度控制在0.1mm以内，不会对吊顶结构产生额外的动载荷。
