导轨式安装5V直流开关电源结构

　　这款导轨式5V直流供电单元，是工业控制回路里非常常见的低压取电部件，日常做设备电控排布的时候，经常会给传感器、小型通讯模块、工控板卡这类需要稳定5V直流输入的器件做配套供电，在小型自动化设备、传感检测工位、楼宇控制箱、仪器仪表柜里的出镜率很高，毕竟很多工业现场的传感侧、信号侧器件不需要大电流供电，但对电压稳定性、安装便捷性的要求不低，这类小功率导轨电源刚好能匹配这类需求。

　　从实际使用的角度看，这类电源的核心作用是把柜内引入的交流市电转换成稳定的5V直流输出，给前端的检测、通讯类器件提供干净的供电回路，避免直接从主回路取电带来的电压波动、干扰串入问题，很多做设备改造、小型工位电控设计的工程师，都会优先选这类标准化导轨安装的电源，不用额外做安装支架，直接卡装在标准DIN导轨上就能完成固定，柜内布线的时候可以和断路器、端子排、继电器这类器件并排排布，整个柜内的走线会非常规整，后期维护拆换也不用动周边的其他器件，松开导轨卡扣就能直接取下，比螺丝固定的分立电源要方便很多。

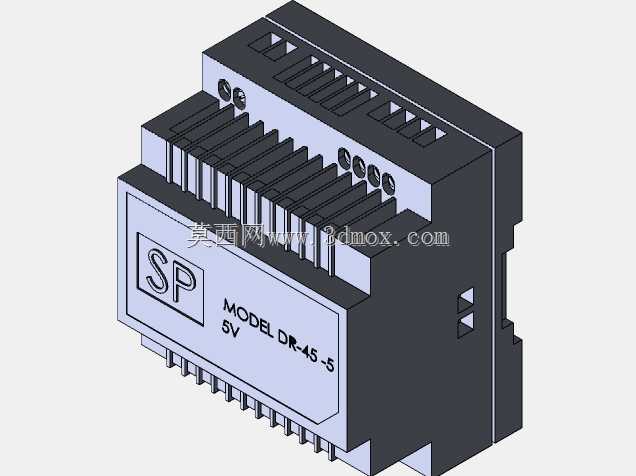

　　从结构设计的思路来看，这个模型还原的DR-45-5型电源，外壳采用上下扣合的阻燃塑料壳体，前端面预留了清晰的型号标识区，标注输出电压与型号参数，方便现场运维人员快速识别供电规格，不会和其他电压等级的电源混装出错。壳体上部的格栅状散热槽是特意设计的通风结构，因为电源内部的功率器件工作时会产生热量，通过壳体上的对流槽可以把内部热量自然散出，不用额外加装散热风扇，既降低了运行噪音，也减少了风扇故障带来的电源失效风险，适合在长期连续运行的工业柜内使用。壳体两侧设计了导轨卡扣的让位结构，安装时对准标准35mmDIN导轨按压就能卡紧，拆卸时用一字螺丝刀拨开卡扣就能取下，完全符合工业电控器件的快装设计逻辑。

　　接线端的排布也完全遵循工业接线的安全规范，输入输出端子分区域布置在壳体的上下两端，强电输入侧和弱电输出侧保持足够的电气间隙，避免接线时误碰造成短路，每个接线端子都配有对应的螺丝压线结构，能适配常规的多股铜芯线压接，接线后拉扯不易松脱，满足工业现场的振动工况使用要求。端子旁预留了标识刻印位，实际产品上会标注L、N、接地以及输出正负极的符号，接线时不用翻查说明书就能快速完成接线，减少现场接线的出错概率。

　　从安装边界尺寸来看，这款电源的宽度属于小功率导轨电源的常规尺寸，在柜内排布时，单台占用的导轨长度大概在45mm左右，上下方向的预留空间需要满足接线弯折的需求，一般柜内安装时上下各预留30mm的走线空间就足够，深度方向不会超出常规电控柜的安装深度要求，哪怕是厚度较薄的壁挂式控制箱，也能顺利安装关合箱门，不会出现器件顶到箱门的问题。壳体的边角都做了圆角过渡处理，安装接线时不会划伤操作人员的手部，也不会刮破线缆的绝缘层，这些细节都是工业器件设计里必须考虑的实用点。

　　在建模还原的过程中，这类模型重点要还原的是壳体的安装配合尺寸、端子的位置、散热槽的排布以及导轨卡扣的结构，因为很多工程师在做电控柜三维排布的时候，需要把电源模型导入到装配体里做干涉检查，确认和周边的端子排、断路器、线槽之间有没有位置冲突，提前算好柜内的器件排布空间，避免实际装配时出现器件装不下、接线空间不足的问题。模型里还原的前端标识区、壳体分模线、端子螺丝的位置，都能帮助设计人员更真实地模拟柜内的实际排布效果，做布线模拟的时候也能更准确地估算线缆长度，减少现场施工的调整工作量。

　　实际选型使用的时候，这类5V电源一般要匹配后端负载的总电流需求，DR-45-5的额定输出功率对应45W，5V输出下能提供9A的额定电流，足够带动多台小型传感器、通讯模块或者小型控制板，在小型检测工位、数据采集柜里完全能满足供电需求，而且导轨式的安装方式可以和其他电控器件统一排布，整个柜内的布局整齐，后期扩容的时候如果需要增加供电回路，也可以在导轨上并排加装同系列的电源，不用重新改动安装板的孔位，适配性非常强。
