滚轮式接触测量传感部件结构设计

　　在工业自动化检测、物料输送位移监测、生产线工件位置校验这类场景里，接触式滚轮传感部件是很常见的检测执行端，这类部件靠滚轮和被测面的接触滚动，把位移、转速、位置偏移这类物理量转化为可采集的信号，相比非接触式的光电、超声检测，它在粉尘多、被测表面反光杂乱、有轻微油污的车间环境里，检测稳定性要高很多，不会因为光线干扰或者表面反光出现误判，很多板材输送线、卷材张力控制工位、工件到位检测工位都会用到这类结构。

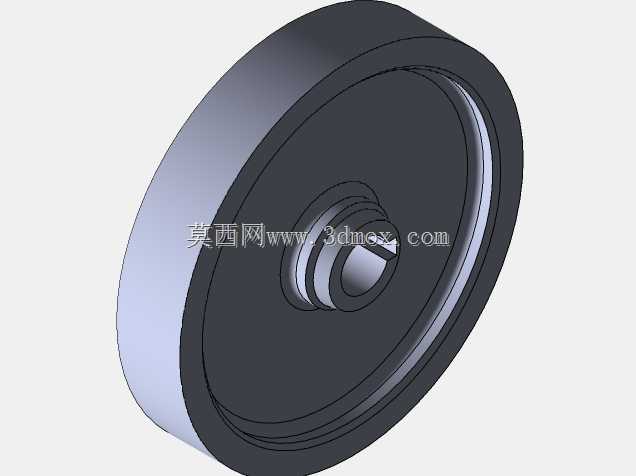

　　这个滚轮传感部件的设计，首先考虑的是接触滚动的顺滑性，主体轮体采用宽幅轮面设计，轮缘做了小角度的倒角处理，避免和被测面接触时出现卡滞、刮擦工件表面的情况，轮体的外圆柱面有足够的宽度，和被测面接触时能保持稳定的接触压力，不会因为被测面有轻微的平面度误差就出现脱开、跳轮的问题。中心的安装轴孔做了阶梯式的结构设计，不是单一的通孔，靠近安装侧的轴段做了定位台阶，装配的时候可以直接靠台阶面实现轴向定位，不需要额外加装轴套来调整安装位置，能减少装配时的调整工作量，轴孔的公差配合选的是过渡配合，和配套的转轴装配后不会出现径向窜动，保证滚轮转动时的同轴度，避免转动时出现偏心抖动，影响检测信号的准确性。

　　从安装边界来看，这个部件的整体外轮廓是圆盘式结构，最大外径是轮体的外圆尺寸，轴向总厚度控制得比较紧凑，安装时不需要预留太大的轴向空间，在设备侧装、内嵌安装的场景里都能适配。轮体的内部做了空腔减重设计，不是实心结构，既能降低整体的转动惯量，让滚轮在接触被测面时能快速跟随被测面的运动启停，不会因为自身惯性太大出现拖滑、跟转不及时的问题，也能减少材料用量，降低部件自重，对安装支架的负载要求更低。中心的安装凸台突出于轮体内侧，凸台的外径和安装支架的预留安装孔尺寸匹配，装配时凸台可以直接嵌入支架的定位孔里，实现径向的定位，不需要额外做找正调整，能提升装配效率。

　　设计的时候也考虑了长期使用的磨损问题，轮体的接触外圆面预留了足够的磨损余量，正常工况下长期和金属、塑胶被测面接触滚动，磨损量不会很快影响检测精度，当磨损到极限位置时，只需要更换轮体部分，中心的安装轴段可以继续复用，降低后期的维护成本。轮体的转动配合面没有做复杂的密封结构，因为这类传感部件大多用在相对干燥的工业车间环境，不需要应对液体喷淋的场景，简化的密封结构能降低转动阻力，让滚轮在很小的接触压力下就能顺畅转动，不会因为密封件的阻尼导致滚轮跟转滞后，对于微小位移的检测场景来说，低转动阻尼是很重要的设计点，能避免因为滚轮转不动出现滑动摩擦，刮伤工件表面同时丢失检测信号。

　　在实际选型适配的时候，这个结构可以搭配不同的信号采集模块，用来检测输送线的线速度、工件的移动距离、板材的走料长度，也可以用在张力检测工位，靠滚轮和卷材的接触压力变化来反馈张力波动，相比窄轮面的检测滚轮，宽轮面的设计在被测面有轻微起伏、或者输送过程中有小幅横向窜动的时候，依然能保持稳定接触，不会轻易脱开，适配性更强。安装的时候只需要保证滚轮的轴线和被测面的运动方向垂直，接触压力调整到滚轮能稳定转动不打滑即可，不需要复杂的调试步骤，对现场安装人员的技术要求不高，很适合在各类通用自动化设备上做标准化配件使用。
