法兰式传感器安装固定连接环结构

　　防止探头过度伸入管路内部受流体长期冲刷产生形变偏移，或是伸入量不足导致检测腔存在死区影响压力检测的响应速度。在旋转轴类的转速、位移传感器安装场景中，这类环形件会通过法兰面固定在轴承端盖位置，内环预留的通孔供传感器感应端穿过，周向的沉头安装孔可以让紧固件安装后端面保持平整，不会与旋转轴上的感应触发部件产生运动干涉，同时法兰盘的厚度可以根据传感器的感应距离要求做适配，保证感应端面与被测触发件之间的间隙处于传感器的有效检测量程范围内，避免间隙过大出现信号丢失、间隙过小产生摩擦刮蹭的问题。从设计思路层面来看，这类环形连接构件的结构完全围绕安装适配性与工况可靠性展开，整体采用圆盘式法兰结构，主体为带台阶的环形回转体，在工业传感检测类设备的安装部署场景中，这类带安装孔的环形连接构件是传感器与被测设备、管路或安装基座之间的核心衔接部件，常见于流体管路压力检测、旋转部件转速监测、设备端面定位传感等工况的安装环节，承担着定位承载、间隙补偿、密封贴合的多重作用，其结构设计的合理性直接影响传感器的检测精度与长期运行稳定性。从实际使用场景来看，这类构件多安装在传感器的检测端与被测基体之间，比如在液压管路的压力传感器安装位，该环形件贴附在管路法兰端面与传感器探头基座之间，一方面通过周向均匀分布的安装孔配合紧固件实现可靠压紧，避免管路内流体从安装结合面渗漏，另一方面其内环的台阶结构可以对传感器探头的伸入深度进行限位，

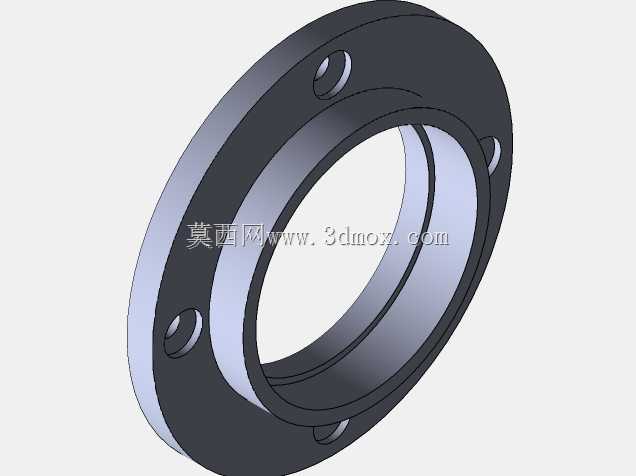

　　法兰盘外缘周向均匀开设四个沉头安装孔，孔位的分度圆直径需要匹配常用传感器安装基座的孔位标准，同时兼顾不同规格安装螺栓的穿装空间，沉孔的深度设计要保证螺栓头部完全沉入法兰端面以下，避免突出的螺栓头影响相邻部件的安装布局。内环的台阶结构采用两级阶梯设计，大直径台阶面用于贴合传感器基座的定位端面，小直径内孔与传感器探头的外径做小间隙配合，配合公差控制在H7/h6区间，既可以保证传感器安装时的同轴度，避免探头偏斜导致检测方向偏移，也能在拆装传感器时起到导向作用，减少探头与安装孔的磕碰损伤。法兰盘的两个端面都需要做精加工处理，表面粗糙度控制在Ra1.6以下，保证与安装基体、传感器基座贴合时的密封性，在带压工况下使用时，

　　端面还可以预留密封槽安装O型密封圈，进一步提升结合面的密封性能。从安装边界与尺寸适配角度来说，这类构件的外径尺寸需要小于传感器安装位的周边空间余量，避免与周边的管路、线缆支架产生干涉，法兰盘的厚度需要根据安装空间的轴向余量确定，在保证结构强度的前提下尽量减薄，减少安装后传感器整体的轴向伸出长度，降低设备运行过程中传感器受外力碰撞的风险。内环的通孔直径需要匹配对应规格传感器的探头尺寸，台阶面的轴向位置需要根据传感器的有效检测距离计算确定，保证安装后传感器的感应端面与被测面的距离处于最佳检测区间。周向安装孔的位置需要做均匀分度，保证紧固件压紧时法兰盘受力均匀，避免局部压紧力不足导致密封失效，或是受力不均导致法兰盘形变挤压传感器探头。

　　在材质选择上，这类构件根据使用工况的不同会选用不同的金属材质，常规工况下采用碳钢做表面发黑处理即可满足强度与防锈要求，在腐蚀介质工况下会选用不锈钢材质，在需要轻量化的场景下也会采用铝合金材质做阳极氧化处理，不同材质的构件在结构尺寸一致的前提下可以实现互换，满足不同场景的使用需求。实际建模过程中，这类回转类构件需要先绘制截面草图通过旋转命令生成主体结构，再通过阵列命令生成周向均匀分布的安装孔，沉孔结构可以通过拉伸切除一次性成型，建模时需要注意各台阶面的倒角处理，锐边倒钝避免安装时割伤操作人员或是损坏密封件，同时安装孔的位置需要标注准确的分度尺寸，保证加工后的构件可以与标准传感器安装位完全适配，不会出现孔位错位无法安装的问题。
