阶梯式带键槽螺纹端传动轴结构设计

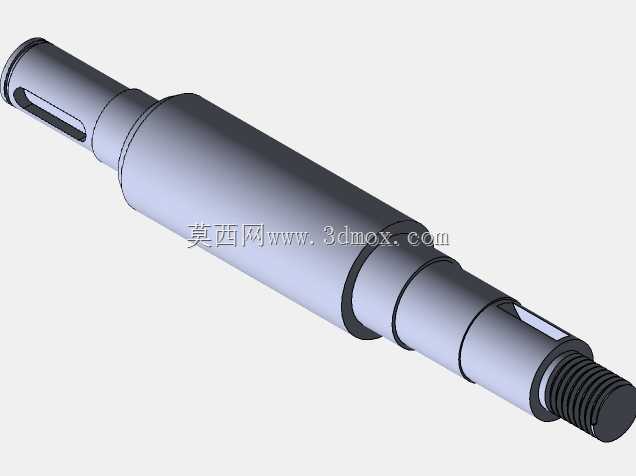

　　在各类旋转传动的设备架构里，轴类零件始终是支撑旋转件、传递扭矩的核心载体，这款阶梯式传动轴的设计，完全围绕常规传动场景的实际载荷分布、安装配合需求来做结构排布，没有冗余的造型设计，每一段轴径的变化、每一处结构的设置都对应明确的工程用途。从结构排布来看，这款轴采用多阶梯变径设计，不同轴段的直径差并非随意设定，而是充分考虑了轴上零件的装配顺序、定位需求以及受力后的应力分布规律：装配时零件可以从轴的两端依次套装到对应轴段上，轴肩位置直接作为相邻零件的轴向定位面，不需要额外加装过多的定位套，既减少了装配环节的零件数量，也能避免多零件配合带来的累计误差，保证轴上组件的同轴度精度。轴的两端都设计有键槽结构，键槽的宽度、深度以及在轴段上的位置，

　　都匹配常规平键的安装标准，装配时通过平键实现轴与轮毂之间的周向固定，可靠传递工作过程中的扭矩，避免旋转过程中轴与配套的轮类、套类零件出现相对打滑，保证传动比的稳定。其中一端的轴段加工有外螺纹结构，这部分结构主要用于轴端零件的锁紧固定，装配时配合圆螺母、止动垫圈使用，可以给套装在该侧轴段上的零件提供持续的轴向压紧力，防止设备启停、正反转切换时因为轴向冲击力导致零件出现轴向窜动，保障传动系统运行的稳定性。从实际应用场景来看，这类轴可以适配在中小功率的传动机构中，比如小型输送设备的动力传递端、轻工机械的旋转执行机构、仪器仪表类设备的精密传动单元，既可以作为纯扭矩传递的传动轴，也可以在对应轴段安装轴承后作为转轴使用，

　　支撑旋转组件完成回转动作。设计过程中，轴的各段过渡位置都做了合理的圆角处理，避免直角过渡带来的应力集中问题，毕竟轴在承受交变扭矩和弯曲载荷的工况下，应力集中位置很容易萌生疲劳裂纹，最终导致轴的断裂失效，合适的圆角半径可以有效分散应力，提升轴的疲劳使用寿命。同时各配合轴段的长度尺寸，都严格匹配常规标准件的安装宽度，比如安装轴承的轴段长度对应标准轴承的内圈宽度，安装传动轮的轴段长度匹配对应轮毂的宽度，不会出现轴段过长导致零件压紧不实、或者轴段过短导致零件无法完全装配到位的问题。安装边界方面，这款轴的最大轴径位于轴体中段，是整个轴的受力核心段，安装时需要注意两端支撑轴承的跨距设置，跨距过大容易导致轴的挠度超标，运行时出现抖动，

　　跨距过小则会增加轴承的附加载荷，降低轴承使用寿命，需要结合实际传动的载荷大小、转速高低匹配合理的支撑跨距。另外轴上键槽的位置统一设置在轴的同一母线上，这样的设计可以减少轴加工时的装夹次数，一次装夹就能完成所有键槽的铣削加工，既提升加工效率，也能保证各键槽的位置精度，避免装配时平键与轮毂键槽出现错位。轴端的螺纹段直径要小于相邻轴段的直径，这样在装配螺母的时候不会刮伤相邻配合轴段的表面，保证配合面的精度，同时螺纹段的收尾处也做了退刀槽设计，方便螺纹加工时退刀，也能让螺母完全拧紧到指定位置，保证轴向压紧的可靠性。从受力角度考量，这款轴的直径从中间向两端逐步减小，也符合等强度梁的设计思路，中间位置承受的弯矩最大，对应更大的轴径来保证足够的抗弯强度，两端位置弯矩较小，采用更小的轴径既可以减轻轴的整体重量，也能减少不必要的材料浪费，同时给两端的密封件、端盖等零件留出足够的安装空间。在实际选型使用时，需要结合实际传递的扭矩大小、转速高低、载荷性质来确认轴的材质和热处理要求，如果是冲击载荷较大的工况，可以选用合金结构钢并做调质处理，提升轴的综合力学性能，如果是载荷平稳、转速不高的普通工况，选用优质碳素结构钢即可满足使用需求，不需要过度追求高性能材料造成成本浪费。
