西门子10HP电动喷射器配套驱动总成

　　这套驱动总成主要配套工业级电动喷射设备使用，常见于厂区集中润滑系统、流体介质定点喷射工位、小型物料喷涂生产线这类需要稳定动力输出的场景，区别于普通民用喷射装置，它的动力匹配完全按照工业连续运行工况做了适配，不会出现短时间过载烧损的问题。从实际使用角度看，这套总成把动力输出单元和减速传动单元做了集成式设计，不需要现场额外做对接找正，安装时只需要把总成底座的四个安装孔对应到设备机架的预留孔位，穿入螺栓紧固即可，省去了传统分体式电机、减速机对接时的同轴度调校步骤，能大幅缩短现场安装调试的周期。

　　设计阶段首先考虑的是工业现场的安装兼容性兼容性，动力端采用的是标准10HP规格的西门子1LA7系列电机，输出转速、轴伸尺寸、安装法兰都完全符合通用工业电机的标准规范，就算后期现场需要替换同规格动力单元，也不需要改动原有安装位的尺寸。传动端采用的是直角蜗轮蜗杆减速结构，输出轴方向和电机轴呈90度垂直布局，这种结构的优势是能大幅压缩整套设备的轴向安装空间，对于安装空间局促的喷射工位来说，不需要预留过长的轴向安装距离，能适配更多紧凑布局的设备机架。

　　从安装边界尺寸来看，电机端的外壳散热筋做了等距排布，径向最大尺寸和端盖法兰尺寸保持一致，不会出现局部突出干涉周边管线的问题；减速箱端的输出法兰采用标准方形安装面，四个安装孔围绕输出轴呈中心对称分布，不管是水平安装还是垂直倒装，都能保证受力均匀，不会因为安装方向变化导致轴承偏磨。输出轴的轴伸长度做了冗余设计，就算现场需要加装联轴器、连接喷射泵头或者额外的传动链轮，也不需要额外加工轴头，直接按照标准配合公差装配即可。

　　功能特性上，这套总成的动力输出经过减速箱降扭之后，输出转速稳定在喷射设备需要的工作区间，不会因为负载波动出现转速骤降的情况，能保证喷射压力始终维持在稳定区间，避免出现喷射量忽大忽小、雾化效果不稳定的问题。电机外壳采用全封闭铸铁结构，能适应车间内多粉尘、少量切削液飞溅的工况，散热筋的排布方向顺着电机运行时的自身风路走向，就算连续长时间运行，外壳温度也能维持在绝缘等级允许的范围内，不需要额外加装外部散热装置。

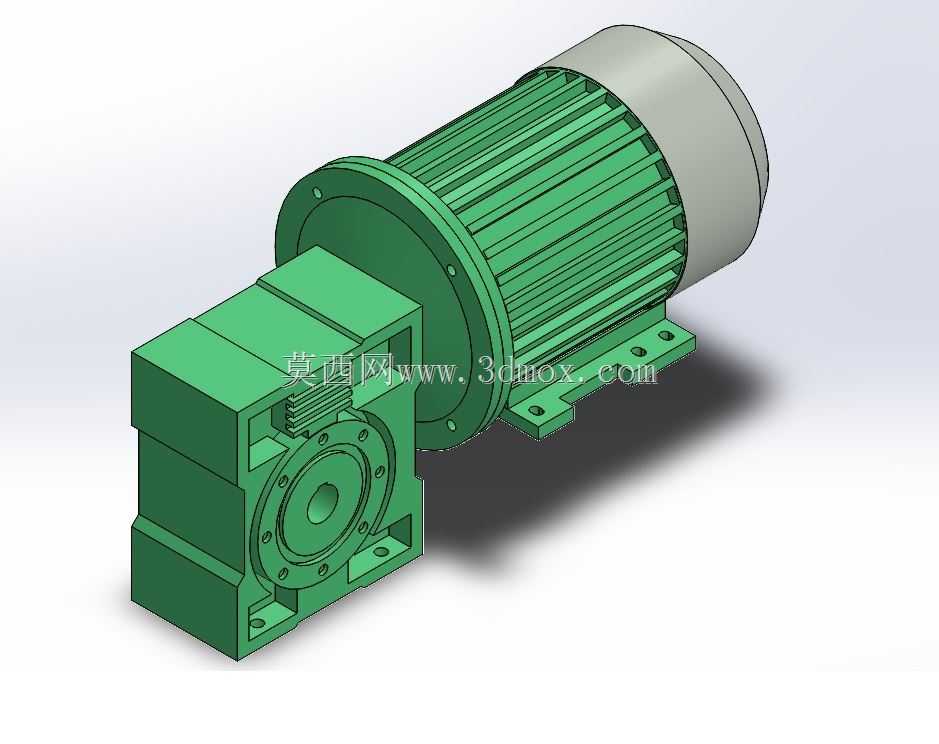

　　建模过程中完全按照实物的装配关系做了层级拆分，电机端的端盖、定子外壳、后端风罩、接线盒位置都和实物保持一致，减速箱端的箱体、端盖、输出法兰、安装底座的配合面都做了准确的公差预留，装配时不会出现面与面干涉、螺栓孔错位的问题。对于结构设计从业者来说，这套模型可以直接套用在同类喷射设备的整体布局设计中，不需要重新绘制动力端的三维结构，只需要根据自身设备的安装位调整底座的固定孔位置即可；对于设备选型人员来说，可以直接把模型导入到设备整体装配中，核对安装空间、轴伸对接尺寸、周边管线的避让距离，避免选型后出现尺寸不匹配的问题。

　　在实际工况应用中，这类集成式驱动总成还常被用在小型物料输送、低压流体泵送的辅助工位，因为它的安装尺寸通用性强，动力储备充足，不需要做过多的改装就能适配不同的末端负载。设计时特意把接线盒的位置设置在电机侧方的居中位置，不管电机是左侧安装还是右侧安装，接线方向都能方便现场布线，不会出现接线盒紧贴机架导致线缆无法弯折接入的问题。减速箱的注油孔、油位观察窗的位置也做了合理排布，日常维护时不需要拆卸周边的防护板就能直接观察油位、补充润滑油，降低后期运维的操作难度。
