卧式液压气动动力储能集成装置结构

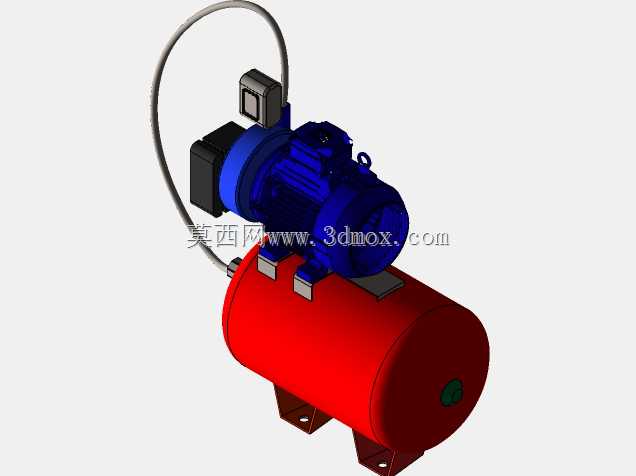

　　在中小型自动化生产线的气动执行回路补压、小型液压工装的夹紧动力供给、移动式维保设备的临时压力源供给场景中，这类集成式液气动力装置的应用占比正逐年提升，区别于分散布置的泵、罐、阀组拼接方案，该结构将动力发生单元与压力储能单元做了同轴卧式集成，大幅压缩了设备的安装占地空间，也减少了外接管路的接头数量，降低了长期运行过程中的泄漏风险。从结构布局来看，装置下部采用卧式圆柱形承压储罐作为主体承载基座，储罐底部设置两个带安装孔的L型支脚，支脚的安装孔位间距、孔径尺寸均匹配常规工业型材机架的安装标准，安装时无需额外加工过渡转接板，可直接通过螺栓固定在设备机架的预设安装面上，储罐的轴向长度、径向直径经过比例优化，既保证了足够的压力介质存储空间，

　　满足短时大流量输出时的压力稳定需求，又不会因为罐体过长导致设备整体重心偏移，卧式布置的结构也让设备运行时的振动可以沿罐体轴向均匀分散，降低支脚处的应力集中。上部的动力发生单元通过三个均布的减震垫块固定在储罐顶部的安装支座上，减震垫块采用硬度适中的丁腈橡胶材质，可有效阻隔动力单元运行时产生的高频振动传递到储罐及下部安装机架，减少整个系统的运行噪音。动力单元的主体为蓝色涂装的泵体结构，一端连接黑色的驱动组件，驱动组件侧面设置有方形的电气接线盒，接线盒的出线方向预留了足够的线缆弯曲空间，方便现场布线时的线缆固定与防护，泵体顶部设置有吊环结构，可用于设备组装、搬运过程中的起吊作业，避免起吊时绳索直接绑定罐体造成外壳变形或漆面损伤。

　　连接泵体与储罐的管路采用硬管与柔性软管结合的布置方式，靠近泵体出口的位置采用金属弯管做刚性固定，避免泵体运行时的振动导致管路疲劳开裂，靠近储罐接口的位置采用弧形柔性金属软管连接，可补偿加工与装配过程中产生的位置误差，也能吸收部分管路内的压力脉动。从设计思路上，该结构优先考虑了现场安装与维护的便捷性，所有外接接口均布置在设备的同侧区域，操作人员无需绕到设备背面即可完成管路连接、压力检测、介质加注等日常维护操作，储罐端部设置的圆形介质加注与检测口，位置高度刚好匹配操作人员站立作业时的操作高度，无需弯腰或登高即可完成操作。在功能实现层面，该装置可预先在储罐内储存设定压力的工作介质，当末端执行元件需要大流量介质供给时，

　　储罐可瞬间释放储存的压力介质补充泵组输出流量的不足，避免末端执行元件动作速度变慢、压力不足的问题，当系统压力达到设定上限时，泵组自动停止运行，依靠储罐内的储存压力维持系统正常工作，减少泵组的频繁启动次数，延长动力单元的使用寿命。在安装边界方面，设备整体的宽度尺寸控制在常规工业设备机架的安装宽度范围内，高度方向不会超出小型设备的顶部安全净空要求，设备两侧预留的操作空间仅需满足常规扳手的操作行程即可，无需预留过大的检修通道，适合在空间紧凑的自动化设备内部集成安装。结构建模过程中，所有零部件的配合公差均按照机械设计手册的推荐值选取，承压部件的壁厚经过强度校核，可满足常规工业场景下的额定工作压力要求，支脚的安装孔位做了沉头处理，螺栓安装后不会突出支脚底面，保证设备安装后与安装面完全贴合，不会出现局部悬空导致的振动问题。
