NEMA17规格42型步进电机结构设计

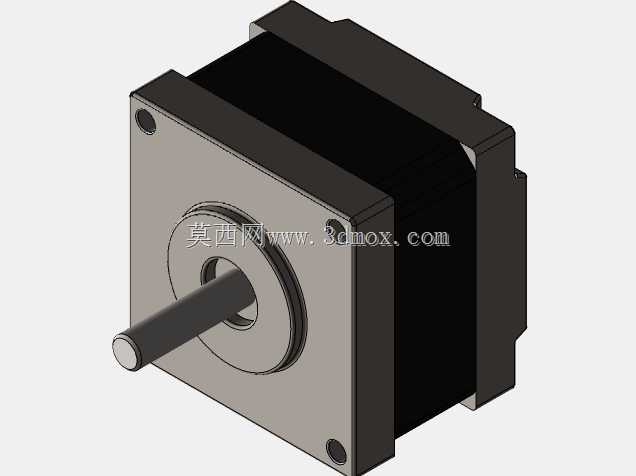

　　做小型自动化设备选型的工程师，对NEMA17规格的步进电机肯定不会陌生，这类安装法兰边长42mm的步进电机，是桌面级3D打印机、小型雕刻机、桌面机械臂、轻载传送带、实验室小型送样机构里最常用的驱动执行元件，负载扭矩、安装适配性、成本控制三者的平衡度，在小功率步进品类里一直是标杆级的存在。这次做的这个三维结构，完全按照市面量产通用款NEMA17步进的实际尺寸逆向建模，所有安装边界、配合公差都留了实际装配的余量，不管是拿来做设备整体装配的干涉检查，还是做安装支架的结构设计，都能直接套用，不用再反复核对实物尺寸改图。

　　从实际应用场景来说，这类电机的使用工况大多是轻载、定位精度要求在0.1mm级别的工位，比如3D打印机的XYZ轴进给，小型点胶机的工位移位，自动锁螺丝机的送料驱动，还有一些教学用小型实训平台的动力输出，很少会用在重载连续运转的场合，所以结构设计的时候，不需要额外做加强筋或者特殊的散热结构，常规的方形叠片定子外壳就足够满足使用需求。建模的时候最先确定的是前端安装法兰的尺寸，四个安装孔的中心距严格按照NEMA标准的31mm来做，安装孔直径留了M3螺丝的穿装间隙，法兰端的止口尺寸也做了标准的22mm直径，深度1.5mm，这个止口是很多新手建模容易忽略的地方，实际装配的时候如果没有止口定位，电机轴和负载的同轴度很难保证，运转的时候很容易出现径向跳动，轻则噪音变大，重则轴承过早磨损，甚至出现丢步的情况。

　　输出轴的部分做的是5mm直径的D型轴，D型切面的尺寸严格按照通用标准做了2mm的削边深度，轴伸长度24mm，这个长度是考虑到搭配同步轮、联轴器的时候，锁紧螺丝刚好能顶在D型切面上，不会出现打滑的情况，轴根部的轴承位做了台阶限位，和前端盖的轴承室配合公差选的是过渡配合，既保证轴承不会跑外圈，也不会因为过盈量太大导致装配的时候压坏端盖。电机的主体部分是定子叠片和绕组的封装结构，建模的时候做了40mm的机身长度，对应0.8A电流、1.8°步距角、4V供电的常规参数款，这个长度的电机静扭矩大概在40N·cm左右，刚好能覆盖绝大多数小型设备的负载需求，机身后端的出线位置做了标准的后侧出线槽，预留了四芯线的走线空间，不管是用接插件直插还是引线外接都有足够的操作空间。

　　设计思路上没有做多余的异形结构，完全遵循量产电机的实际工艺，端盖和机身的配合做了0.1mm的止口错位，实际生产的时候端盖是通过扣边压装在定子叠片上的，建模的时候把这个扣边的结构也做了出来，不是简单的两个方块拼接，这样在做整机装配的时候，能准确模拟出电机的实际外形轮廓，不会出现支架和电机端盖干涉的情况。另外考虑到很多工程师做设计的时候会搭配减震垫使用，安装孔的位置特意把孔口的倒角做了0.5mm的C角，方便穿装减震垫的固定铜套，不会出现孔边刮坏减震垫橡胶的问题。

　　从安装边界来说，这个电机的最大外轮廓尺寸是42mm42mm48mm（含轴伸总长度），安装的时候只要在支架上预留出45mm见方的安装空间，后侧留出10mm的走线空间，就不会出现装配干涉，轴中心高是21mm，和法兰安装面的中心高度一致，做负载同轴度调整的时候，只要保证负载轴的中心高和这个尺寸一致，就能快速完成对中，不需要额外加调整垫片。很多新手做设计的时候容易把电机的外形尺寸做小，导致实际装机的时候电机和旁边的型材、走线槽撞在一起，这个模型把所有的凸台、边角的圆角都按照实物做了还原，包括端盖上固定轴承的四个小凸点，还有机身侧面的叠片压痕都做了简化但准确的轮廓，用来做设备布局的时候完全能满足空间校核的需求。

　　另外要提的是，这类电机的后端盖一般是和前端盖通过长螺丝贯穿拉紧的，建模的时候把四个贯穿的螺丝孔位也做了准确的定位，孔位和前端安装孔是同轴的，要是有需要做电机尾部加装编码器、刹车模块的设计，直接在这个孔位基础上延伸固定柱就行，不用重新测绘孔位。实际选型的时候，这个尺寸的电机也有不同机身长度的版本，34mm长度的扭矩更小，48mm长度的扭矩更大，这次做的是最通用的40mm机身款，覆盖的使用场景最广，不管是做方案阶段的初步布局，还是做详细设计阶段的装配校核，这个模型的尺寸精度都能满足工程使用要求，不会出现因为模型尺寸不准导致的加工件报废问题。
