液压系统管式油冷却器结构设计

　　在液压系统的实际运行工况中，油温过高是长期困扰设备运维与设计人员的核心问题之一，当液压油长期工作在超过允许温度区间时，油液粘度会快速下降，不仅会加剧泵、阀、油缸等核心元件的内泄漏，还会加速密封件老化失效，缩短液压油的使用寿命，严重时甚至会导致整套液压系统动作失稳、压力不足，引发生产停机故障。这款管式结构的油冷却器，正是针对液压系统的油温控制需求设计，采用壳管式的经典换热结构，能够在紧凑的安装空间内实现足够的换热面积，适配多数中低压液压系统的散热需求。

　　从结构设计逻辑来看，这款冷却器采用卧式安装形式，底部设置的两个L型安装支架带有长圆形安装孔，能够适配安装基面一定范围内的孔位偏差，降低现场安装的对位难度，支架与筒体之间采用刚性连接，保证设备运行过程中的结构稳定性，避免管路振动带来的连接松动问题。筒体两端采用法兰端盖结构，通过周向均匀布置的紧固件实现端盖与筒体的密封连接，这种结构设计一方面能够保证换热腔体的承压能力，满足液压系统回油管路的压力耐受要求，另一方面也方便后期拆解维护，清理换热管内壁的积垢，延长设备的实际使用寿命。

　　接口设计上，这款冷却器采用NPT锥管螺纹连接形式，两个大口径接口为油液流通接口，分别对应热油入口与冷油出口，可直接接入液压系统的回油管路，无需额外设计复杂的转接法兰；端盖侧的两个小口径接口为冷却介质通道，可接入循环冷却水或者其他冷却介质，通过换热管壁实现油液与冷却介质之间的热量交换，这种双介质独立流道的设计，能够保证两种介质完全隔离，避免出现串液问题，保障液压油的清洁度不受冷却介质污染。

　　在实际应用场景中，这类管式油冷却器广泛适配于注塑机液压系统、工程机械液压站、机床液压传动系统、冶金设备液压机组等多种场景，相比板式冷却器，管式结构的抗污染能力更强，对冷却介质的清洁度要求更低，即使在工况相对恶劣、冷却水质一般的现场环境中，也能保持长期稳定的换热效率，不容易出现流道堵塞的问题。设计过程中充分考虑了安装边界的适配性，筒体的外径尺寸、接口的中心高度、安装支架的孔距参数都经过优化，能够直接替换同规格的传统冷却器产品，无需对原有液压站的安装布局做大规模改动，降低设备改造的设计与施工成本。

　　从换热性能的设计角度，筒体内的换热管采用规则排布形式，能够让油液在壳程内形成稳定的紊流状态，提升换热效率，同时避免出现流动死区，减少油液在腔体内的滞留量，降低液压系统的总加油量。端盖处的密封结构采用耐油耐温的密封材质，能够适应液压油长期工作的温度范围，同时耐受冷却介质的腐蚀，避免长期使用后出现渗漏问题。整体结构没有多余的复杂构件，所有零部件都采用标准化的机械加工工艺即可生产，制造成本可控，同时后期维护的配件通用性强，不需要定制特殊规格的密封件或者紧固件，能够降低设备全生命周期的使用成本。

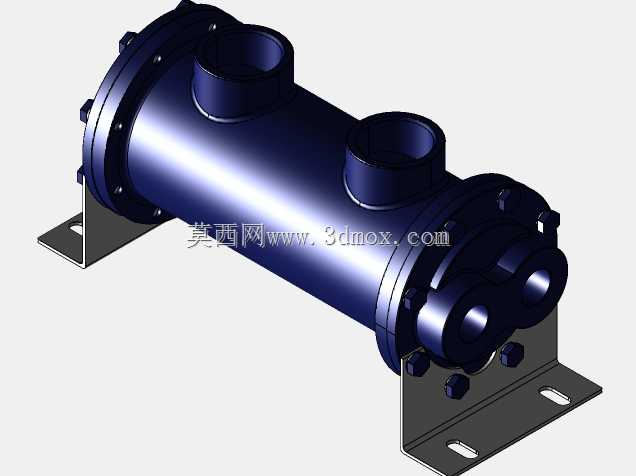

　　在三维建模过程中，这款模型完整还原了产品的所有结构细节，包括紧固件的外形、安装支架的倒角、接口处的螺纹特征、端盖的密封槽结构，能够直接用于液压站的整体布局装配校核，验证安装空间是否存在干涉，也可以用于液压系统的教学演示、产品选型展示，帮助设计人员直观了解冷却器的结构形式与安装尺寸，在设计阶段就完成管路走向的规划与安装位置的确认，减少后期现场安装时出现的装配冲突问题。
