法兰连接旋启式止回阀管路结构

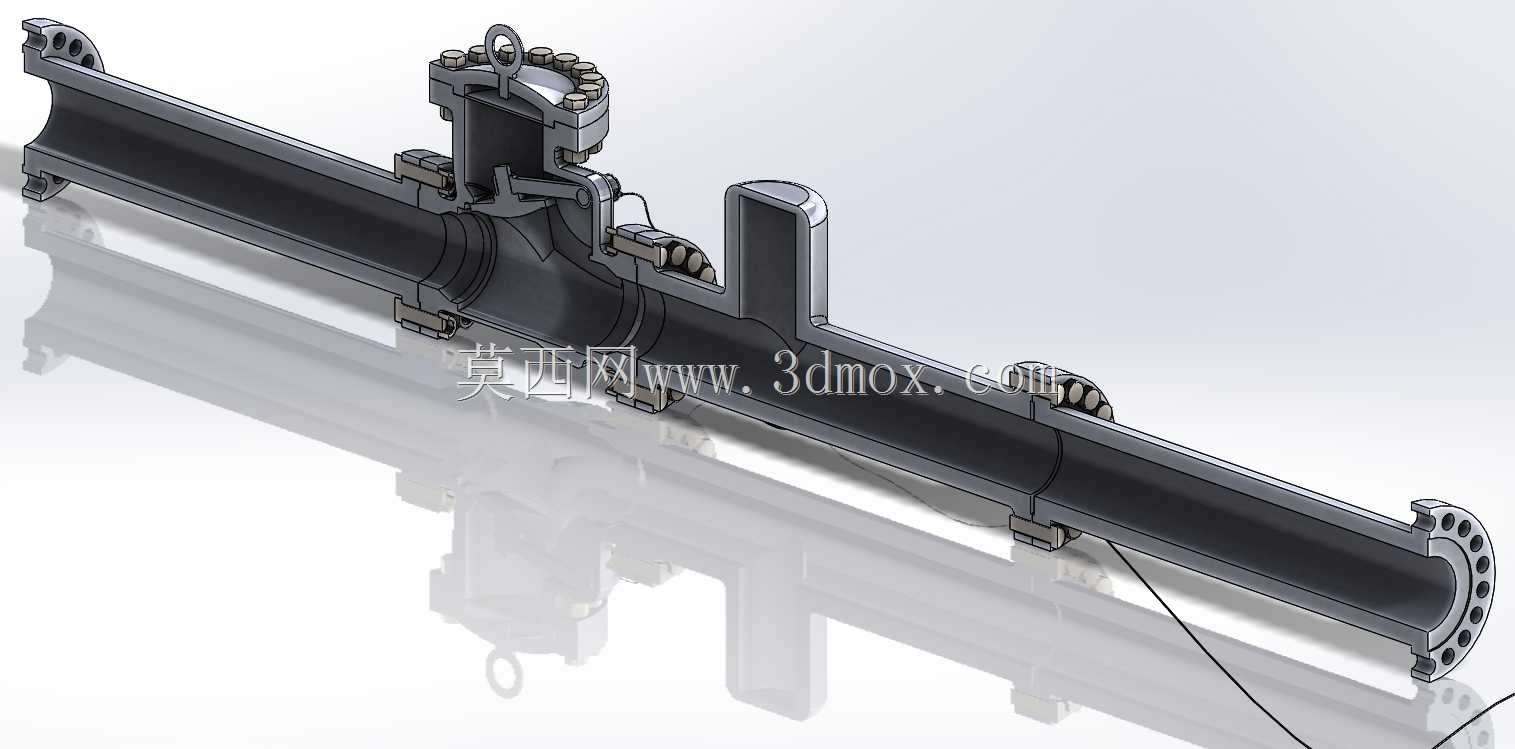

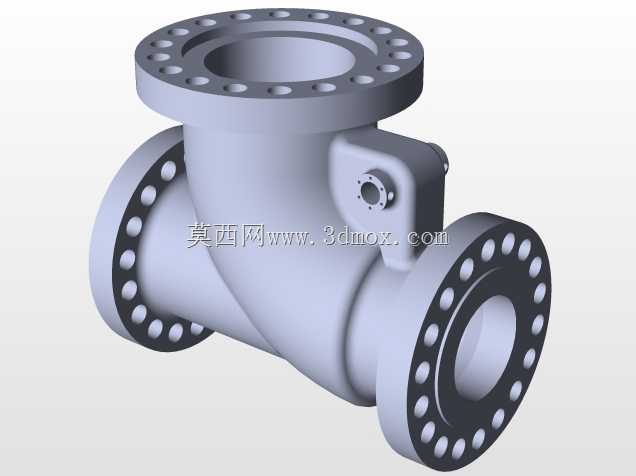

　　在长距离流体输送管网、工业制程管路系统中，介质倒流是极易引发泵组叶轮反转、管路水锤冲击、上游介质污染的核心风险点，这类带法兰连接结构的止回阀，正是为阻断介质反向流动而设计的管路核心控制部件，常被布置在泵出口端、分支管路汇入节点、压力容器进出管路等关键位置，适配水、油品、低腐蚀性化工介质等多种流体工况，无需额外外接动力源，仅依靠介质自身流动压力与阀瓣自重即可完成启闭动作，属于管路系统里的被动式安全防护部件。从结构设计逻辑来看，这款止回阀采用了旋启式阀瓣结构，阀瓣通过顶部铰接轴固定在阀腔内部的摇臂上，介质正向流动时，流体压力推动阀瓣绕铰接轴向上旋起，阀瓣脱离密封面，介质可顺畅通过阀腔流向管路下游；当介质出现反向流动趋势时，

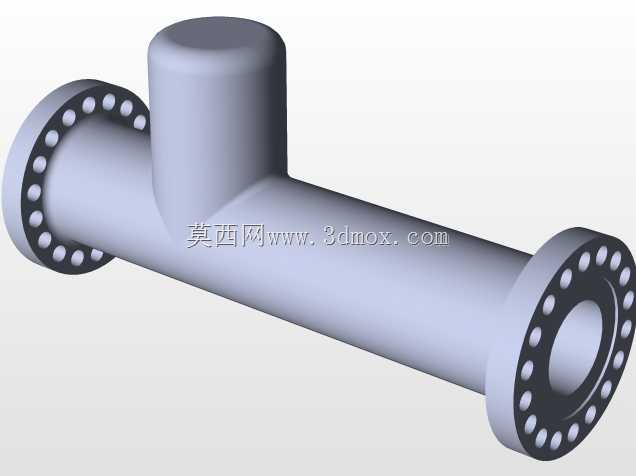

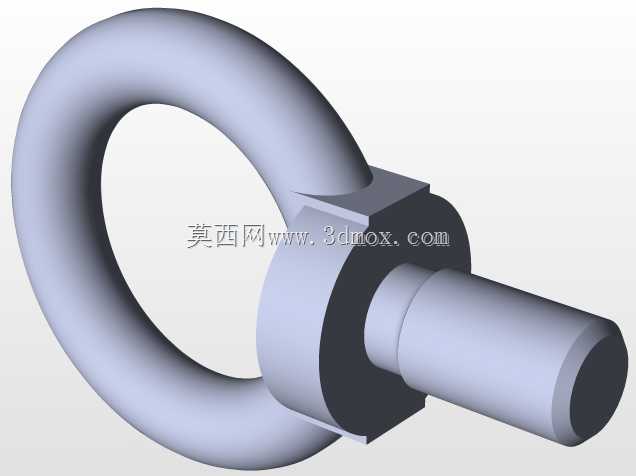

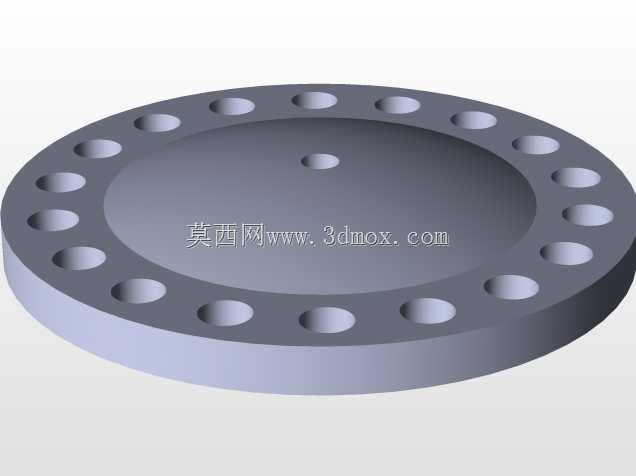

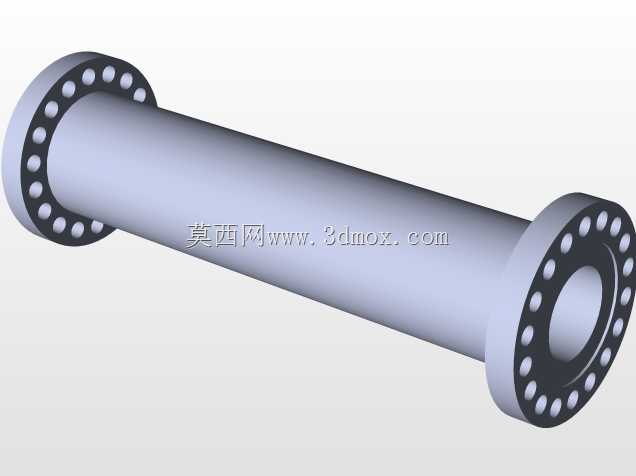

　　反向流体压力配合阀瓣自身重力，会推动阀瓣快速回落压合在阀座密封面上，彻底截断反向流道，避免介质倒流。阀体采用直通式流道设计，整体流道曲率平缓，没有过多的直角弯折结构，能最大程度降低介质通过时的沿程阻力损失，减少管路系统的泵送能耗，同时也能降低含杂质介质在阀腔内淤积堵塞的概率。两端采用带螺栓孔的法兰连接结构，法兰端面的密封面可适配金属缠绕垫片、橡胶垫片等多种密封件，安装时只需与对应通径的管路法兰对齐，穿入螺栓按对角顺序拧紧即可完成固定，安装过程中无需对管路做特殊改造，后期维护拆卸也十分便捷，可直接从法兰节点处拆下阀体完成阀瓣密封面检修、铰接轴润滑等维护作业。从安装边界来看，阀体顶部的阀盖采用螺栓紧固结构，阀盖上方预留了吊环结构，

　　方便大通径规格的阀体在安装时做吊装对位，阀盖与阀体的结合面采用密封垫片压合结构，可承受常规中低压管路的工作压力，避免介质从阀盖结合面泄漏。阀体外伸的结构支脚可在安装时提供辅助支撑，减少长管路运行过程中振动对阀体密封面的冲击，避免长期振动导致阀瓣错位、密封失效。在实际选型适配过程中，这类止回阀需要匹配管路的公称通径、工作压力等级、介质温度范围，安装时要注意阀体上标注的介质流向箭头必须与管路实际介质流向保持一致，若反向安装会直接导致管路截断、介质无法正常输送。相较于升降式止回阀，旋启式结构的流阻更小，对介质清洁度的要求更低，即使介质中带有少量细小固体颗粒，也不容易出现阀瓣卡滞无法复位的问题，适合在大口径、中低流速的管路场景中使用。

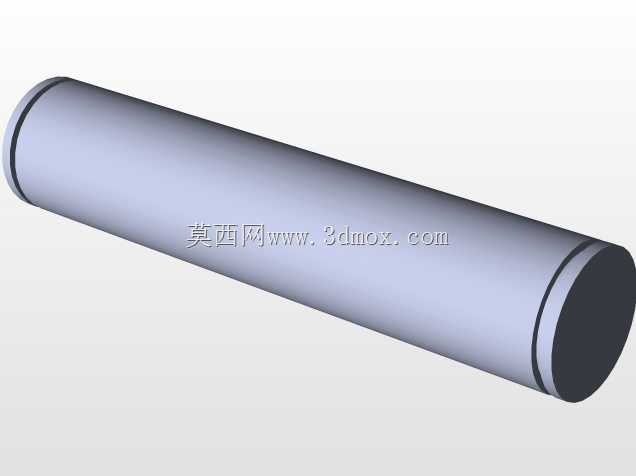

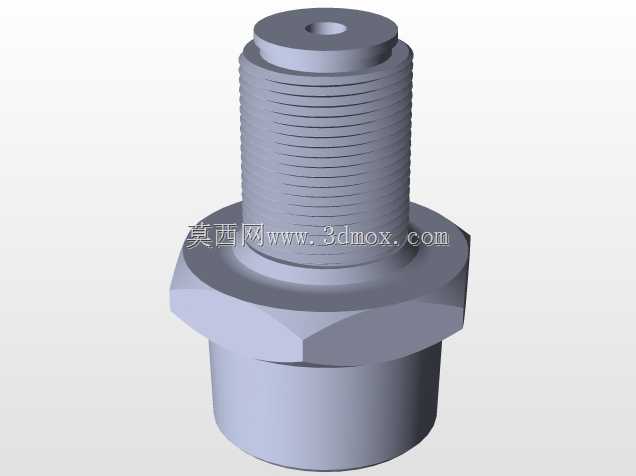

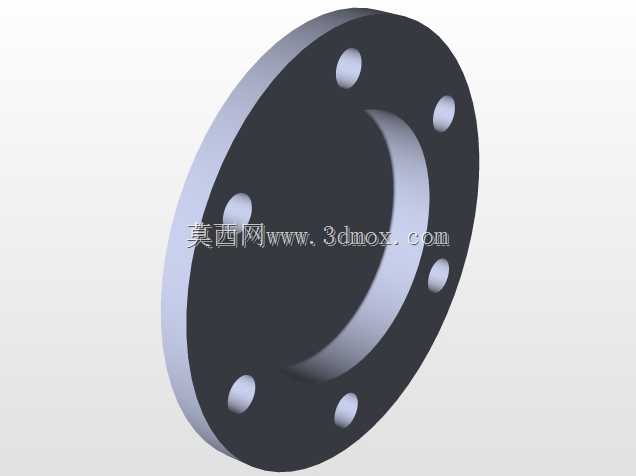

　　建模过程中，阀瓣与阀座的密封配合面做了精度匹配设计，铰接轴与摇臂的配合间隙预留了合理的活动余量，既保证阀瓣旋启动作顺畅无卡滞，又不会因为间隙过大导致阀瓣回落时错位无法密封；法兰端的螺栓孔采用圆周均布设计，完全匹配对应压力等级的法兰标准尺寸，可直接与标准管路法兰对接，无需额外加工转接件。阀腔内部的流道做了平滑过渡处理，阀瓣完全开启时会贴靠在阀腔内壁的避让槽内，不会占用过多流道通径，最大程度保障介质流通效率。在实际工程应用中，这类止回阀常和闸阀、蝶阀等截断阀配套安装在泵组出口，当泵组意外停机时，止回阀可快速关闭，避免下游高压介质倒流冲击泵叶轮，同时也能防止管路内的介质大量回流造成的液位波动、压力骤降等问题，在给排水管网、石化制程管路、暖通循环水系统中都有广泛的应用场景。
