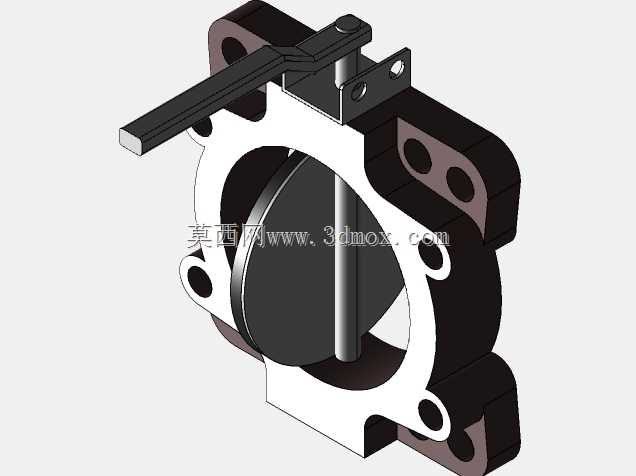

五英寸SAE连接式液压蝶阀法兰结构

　　在中高压液压系统的管路布设环节，这类带SAE连接形式的蝶式法兰阀，常被应用在工程机械液压站、冶金设备液压管路、船舶液压动力单元这类对管路连接可靠性、通流稳定性要求较高的场景中，核心承担管路通断控制、介质截流调节的作用，相比普通螺纹连接的阀件，SAE法兰式的连接结构能在高压工况下避免螺纹咬合失效、密封渗漏的问题，尤其适配5英寸通径的大流量管路，不会因为通径增大出现连接强度不足的隐患。从结构设计逻辑来看，这款阀件采用对夹式法兰安装的整体布局，阀体两侧的法兰面直接对接SAE标准的管路法兰，不需要额外加装过渡转接头，减少了管路的密封节点数量，也就降低了长期运行中渗漏的概率。驱动端采用手柄式手动驱动结构，手柄的力臂长度经过匹配计算，

　　操作人员在现场不需要借助加力杆，就能完成阀板的启闭操作，手柄上设置的定位结构可以在阀板全开、全关位置实现锁止，避免设备运行过程中因为管路振动导致手柄移位，出现误通断的问题。阀板采用中线式蝶板结构，密封面贴合轨迹做了偏心优化，启闭过程中密封件不会出现过度摩擦，能有效延长密封件的使用寿命，阀板的过流面做了圆弧过渡处理，介质通过时的流阻更小，大流量工况下不会产生明显的节流啸叫，也能减少介质对阀板的冲蚀磨损。从安装边界来看，这款5英寸规格的阀件，法兰连接孔的位置完全匹配SAE对应压力等级的法兰标准，安装时不需要对现场管路法兰做二次加工，阀体的整体厚度控制在紧凑范围内，在管路排布密集的液压站内部，

　　不会因为阀件轴向尺寸过大挤占其他元件的安装空间，手柄的操作空间预留也做了考量，安装完成后手柄的转动行程范围内不会和周边管路、阀块产生干涉。在实际选型应用中，这类阀件常被布置在液压系统的主泵出口、蓄能器组入口、回油总管这类需要大流量通断控制的位置，相比同通径的闸阀、截止阀，蝶式结构的重量更轻，安装维护时的吊装、拆装难度更低，日常巡检时通过手柄的位置就能直观判断阀件的启闭状态，不需要额外加装位置指示装置。结构设计阶段，建模时重点做了几个维度的校核：首先是法兰连接的螺栓孔位置度，确保和标准SAE法兰对接时螺栓能顺利穿入，不会出现别劲导致密封面压合不均的问题；其次是阀板转动的行程间隙，确保阀板在全开、全关位置时不会和阀体内壁产生刮擦，

　　同时密封面的压缩量控制在合理区间，既保证密封效果，又不会因为压缩量过大导致操作力矩飙升；另外手柄的操作力矩也做了匹配，确保在系统额定压力下，单人就能完成启闭操作，不会出现扳不动的情况。在液压系统的日常维护中，这类阀件的密封件可以在不拆下阀体的情况下完成更换，只需要松开阀杆的压盖，就能抽出阀板更换密封组件，大幅减少了维护停机时间，对于连续运行的生产线液压系统来说，这点特性尤为重要。阀件的材质选型上，阀体采用高强度铸铁材质，兼顾刚性和减震性能，阀板采用合金钢材质做表面硬化处理，能耐受液压油中长期运行的冲蚀，阀杆采用不锈钢材质，避免长期浸泡在液压油中出现锈蚀导致卡滞。
