卫生级无菌取样阀结构设计

　　这款取样阀的结构设计完全围绕卫生级流体工况的取样需求展开，在生物制药、食品饮料、精细化工等对介质污染零容忍的生产场景中，这类部件是管路系统里不可或缺的取样节点。日常生产过程中，操作人员需要在不破坏管路正压环境、不引入外界杂菌的前提下，提取管路内流动介质的样本，用于理化指标检测、微生物限度检查，这就对取样阀的密封可靠性、无死角设计、操作便捷性提出了极高要求。从结构上看，该阀采用卡箍式快装连接端，适配行业通用的卫生级管路标准，安装时无需复杂的螺纹紧固或焊接作业，只需匹配对应规格的卡箍与密封垫，即可快速完成与主管路的对接，安装边界预留的操作空间仅需满足卡箍扳手的转动行程即可，不会占用过多管路排布空间，在紧凑的罐区管路、反应釜出料支管、

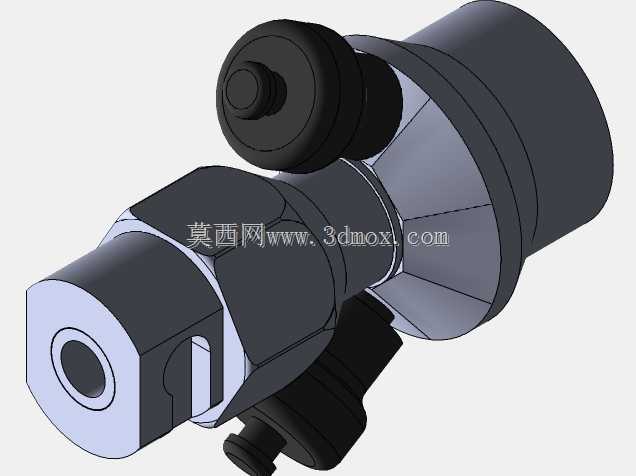

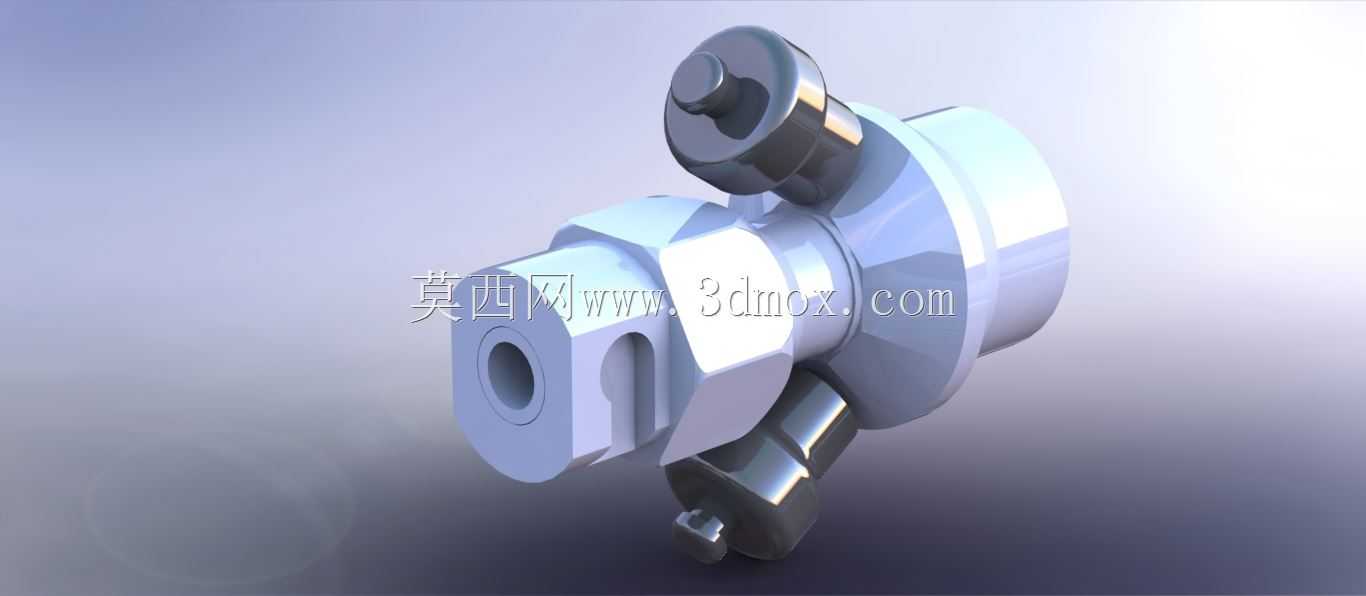

　　纯化水循环管路中都能灵活布置。阀体的主流道与主管路通径保持一致，内部流道做了圆弧过渡处理，不存在介质滞留的死角，每次取样完成后，阀内残留的介质可以随主管路流体完全冲刷带走，避免残留介质变质滋生微生物，进而污染整批管路物料。取样端的结构设计采用了双级密封形式，主密封负责切断主管路与取样口的连通，副密封在取样完成后封闭取样出口，避免外界空气倒灌入阀体内，同时两个操作手柄的布局符合人体工程学，操作人员单手即可完成开阀取样、关阀复位的全套动作，取样时介质从侧方取样口流出，可直接对接无菌取样袋，无需额外转接接头，减少取样过程中的暴露环节。整体外形采用六角加圆柱的组合结构，六角部位可供管钳夹持，方便安装时的紧固作业，

　　圆柱段的外表面做了镜面抛光处理，粗糙度满足卫生级设备的外表面要求，不易积尘积污，日常清洁消毒时可以直接用擦拭或喷淋的方式处理，不会残留清洁死角。设计过程中重点考量了密封件的更换便捷性，所有密封沟槽都采用开放式结构，无需专用工具即可快速拆卸更换老化的密封件，降低日常维护的时间成本，同时阀体内所有与介质接触的部位都做了圆滑过渡，没有尖锐棱角，避免清洁或维护时划伤操作人员，也不会在CIP清洗时出现清洗液残留的问题。在安装边界的适配性上，该阀的轴向总长度控制在常规卫生级阀门的尺寸范围内，不需要对现有管路做额外的改造即可直接替换同规格的传统取样阀，取样口的伸出长度经过优化，既可以保证取样时介质顺利流入取样容器，又不会因为伸出过长导致磕碰损坏，

　　两个操作手柄的转动角度都做了机械限位，避免开阀过度导致密封件被介质压力冲脱，也能防止关阀过紧压坏密封面。针对不同的工况需求，该结构可以适配不同材质的密封件，无论是耐高温的灭菌工况，还是耐有机溶剂的化工工况，都可以通过更换密封件材质满足使用要求，阀体本身的材质采用卫生级不锈钢，整体强度可以承受管路常规的工作压力，不会在管路压力波动时出现渗漏问题。在实际使用场景中，这类取样阀通常安装在反应釜的底部出料管、储罐的侧壁取样口、输送泵的出口支管等位置，每次取样前只需要先排放少量前端残留介质，即可获取具有代表性的管路介质样本，取样完成后关闭阀门，取样口残留的少量介质可以通过配套的防护帽收集，不会滴落到生产现场造成污染。
