踝关节运动学研究辅助测试装置

　　在运动生物力学研究、临床康复评估领域，踝关节的运动参数采集一直是下肢动力学分析的核心环节，这套装置正是为了精准捕捉踝关节在不同姿态下的活动度、受力耦合关系而设计，可直接对接运动捕捉系统、力学传感器阵列，完成多维度的踝关节运动学数据采集工作。从实际应用场景来看，该装置既可以用于高校运动人体科学实验室的基础研究，采集健康人群踝关节在背伸、跖屈、内翻、外翻复合动作下的运动轨迹数据，也可适配临床康复科的评估场景，对踝关节损伤术后患者的关节活动度恢复情况进行量化测评，替代传统人工角度测量的主观误差问题，还能为康复辅具、运动鞋的设计研发提供真实的人体踝关节运动边界参数。

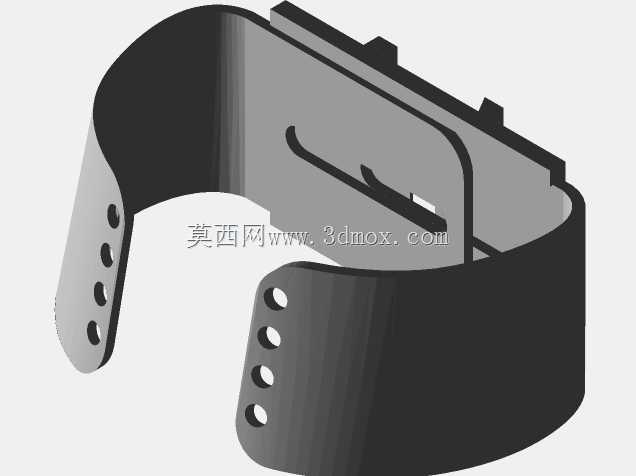

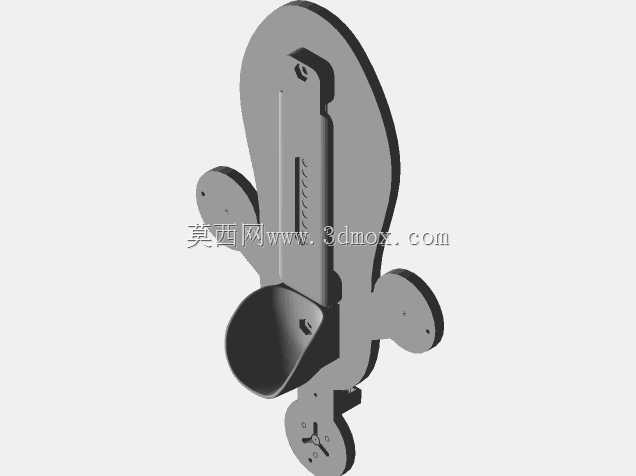

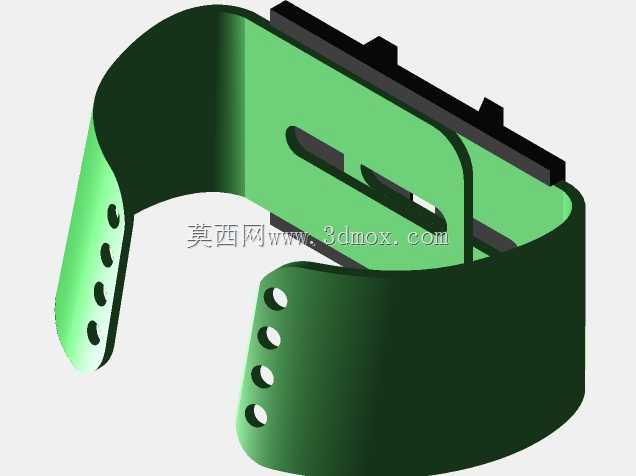

　　装置的核心功能围绕踝关节的自由度约束与动作引导展开，足部固定模块采用贴合足弓轮廓的托板结构，搭配可调节的绑带固定点位，能够适配不同足长、足宽的测试人群，避免测试过程中足部与固定位出现相对滑移影响数据精度。与足部托板连接的多轴联动模块，预留了标准的传感器安装接口，可直接加装角度编码器、拉压力传感器，实时采集关节转动角度、施加阻力值等核心参数，模块的转动轴心线严格对齐人体踝关节的瞬时转动中心，在设计阶段就通过人体测量学数据反复校核转轴位置，避免装置运动轨迹与人体自然活动轨迹出现干涉，造成测试者的不适甚至额外的关节损伤。

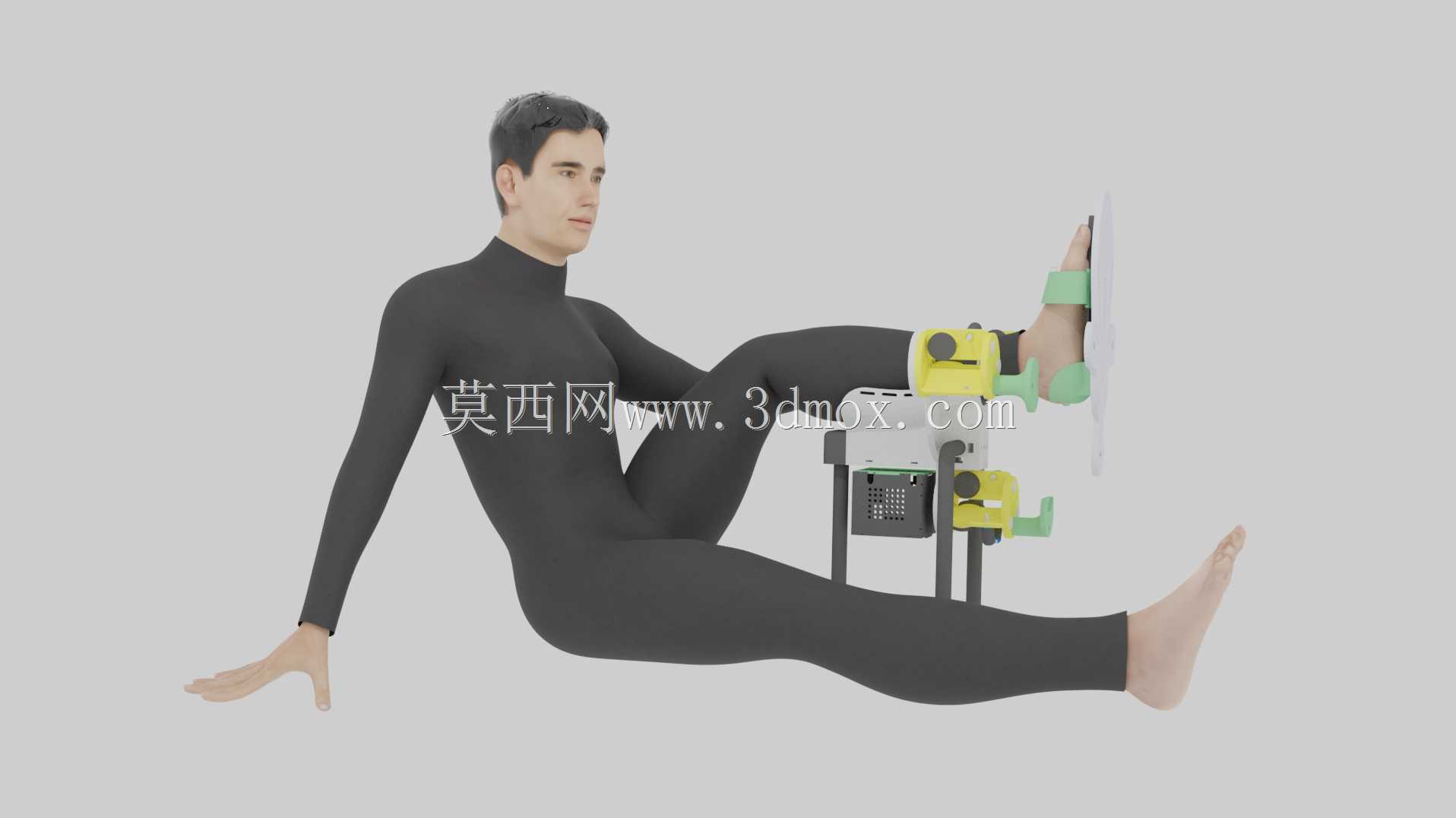

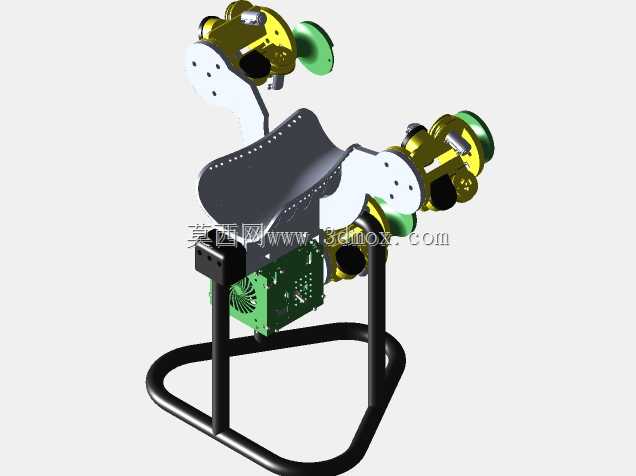

　　整套装置的支撑框架采用立式落地结构，底部预留了与测试平台、测力台连接的标准安装孔位，可直接固定在实验室的标准铝型材工作台上，不需要额外定制安装基座。框架的竖向支撑臂设置了多档高度调节位，能够适配不同坐高的测试姿态，不管是测试者取坐位完成非负重状态下的踝关节活动测试，还是搭配减重悬吊系统完成部分负重状态下的动态测试，都可以通过调整支撑臂高度、固定模块角度来匹配测试需求。从安装边界来看，装置整体横向占用宽度不超过400mm，纵向深度不超过600mm，常规的实验室测试台面即可完成布设，不需要占用过大的试验空间，各连接模块之间采用快拆式锁紧结构，更换不同尺寸的足部托板、调整转轴阻尼时不需要额外的专用工具，日常调试、维护的操作门槛较低。

　　在设计思路上，这套装置没有采用复杂的冗余驱动结构，而是优先保证运动轨迹与人体自然活动的契合度，所有的转动副都设置了可调阻尼结构，既可以完成无阻力的自由活动度测试，也可以通过调整阻尼值模拟不同阻力环境下的踝关节发力状态，满足不同研究场景的测试需求。装置的外露部件全部做了圆角钝化处理，测试者肢体可接触的区域没有突出的尖锐结构，绑带采用透气亲肤的材质，长时间测试也不会造成足部皮肤的压伤不适。考虑到实验室场景下经常需要搭配不同的采集设备使用，装置的框架上预留了通用的走线槽位，传感器连接线、信号传输线都可以通过走线槽规整布设，避免测试过程中线缆剐蹭影响测试动作，也能减少线缆损坏的概率。

　　从实际使用的适配性来看，该装置的足部固定模块可以根据测试需求快速更换，针对赤脚测试、穿鞋测试分别设计了不同的固定结构，不需要改动主体框架即可完成切换，能够覆盖运动鞋性能测试、裸足运动生物力学研究、康复评估等多类场景的使用需求。各转动轴的活动范围都设置了机械限位结构，限位阈值参考人体踝关节的最大生理活动度设置，避免测试过程中关节过度活动造成运动损伤，同时限位位置也可以根据特殊测试需求进行小范围调整，满足特定研究场景下的超生理活动度测试需求。整套装置的结构件大部分采用标准化的工业铝型材与标准紧固件加工，后期维护更换配件的成本较低，也方便研究人员根据自身的测试需求对局部结构进行改装调整，比如加装肌电传感器安装位、动作捕捉标记点固定座等拓展结构，不需要对主体框架进行破坏性改动。
