双轴直线位移传感台面结构

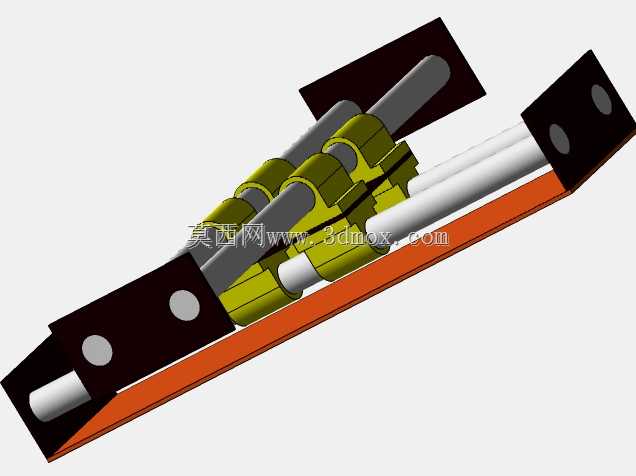

　　该结构为适配工业检测场景的双轴位移传感安装台面，核心应用覆盖自动化产线工件位置校验、精密装配工位位移反馈、小型试验台XY向位置采集等场景，可直接集成在非标检测工装、小型精密滑台模组上，为上位控制系统提供实时的双轴位置信号输出。从实际使用逻辑出发，该台面采用平行双光轴作为滑动导向载体，光轴两端通过带安装孔的黑色支架固定在橙色基座上，基座作为整个结构的承载基准，可通过支架上的预留通孔直接锁附在设备安装面，无需额外加工转接板，能有效缩减现场安装的调试周期。滑动部分采用分体式抱箍夹紧结构，黄绿色的夹紧座直接卡合在光轴上，可根据实际检测行程需求调整滑动阻尼，抱箍结构的设计避免了传统滑台滚珠结构在小负载场景下的过定位问题，

　　同时降低了滑动过程中的卡滞风险，适配传感器低阻力滑动的使用要求。设计阶段优先考虑了安装边界的适配性，整体结构沿光轴轴向的总长度可根据实际检测行程调整光轴长度，基座宽度控制在双光轴中心距加两侧安装边的尺寸范围内，两端支架的安装孔位采用通用孔距设计，可兼容市面上多数小型位移传感器的安装尺寸，不需要对现有设备的安装面做二次改造。结构的功能特性上，双轴平行布置的导向结构可抵消单轴滑动带来的偏转力矩，保证滑动过程中传感检测端的位置精度，滑动座上预留的传感器安装位可直接固定检测探头，探头的检测方向可沿垂直于台面的方向调整，适配不同高度被测工件的检测需求。基座采用平板式结构，在保证整体刚性的前提下控制了整体重量，

　　可直接安装在轻型自动化设备的悬臂位置，不会因为结构自重导致悬臂变形影响检测精度。两端的安装支架采用L型折弯结构，既可以作为光轴的固定支撑，也可以作为行程限位的安装基准，可在支架内侧加装缓冲垫或者行程开关，限制滑动座的极限行程，避免超程导致传感器损坏。从结构细节来看，滑动座的抱箍采用对开式设计，通过侧面的锁紧螺钉调整夹紧力，现场调试时可根据实际滑动阻力需求调整锁紧程度，既可以实现无阻尼自由滑动，也可以调整为带阻尼的随动滑动，适配接触式和非接触式不同类型位移传感器的使用要求。光轴采用标准镀铬直线光轴，表面硬度高，耐磨性能好，长期往复滑动不会出现明显磨损，可保证长期使用的导向精度，降低后期维护更换的成本。

　　整个结构的零件全部采用通用标准件加工制作，没有特殊定制的异形零件，加工难度低，普通机加工车间即可完成全部零件的制作，适合小批量定制化设备的快速搭建需求。在实际选型使用时，可根据需要的检测行程选择对应长度的光轴，不需要改动其余零件的尺寸，模块化程度高，可快速适配不同行程的检测需求，滑动座上的安装孔位预留了多个固定位置，可同时安装多个检测传感器，实现同一位移点的多参数同步检测，适配复杂检测工位的使用需求。
