传感器配套安装台面结构件设计

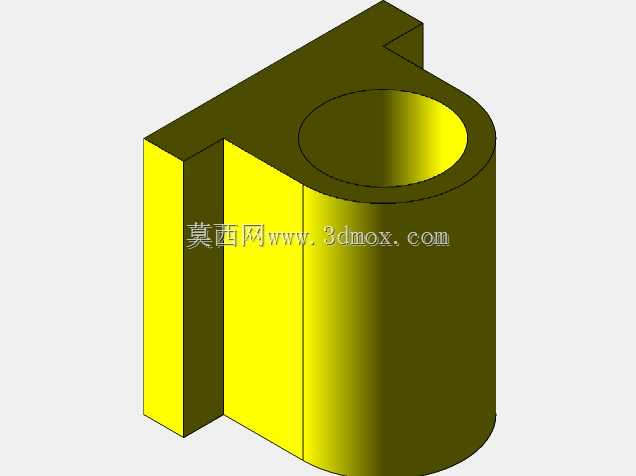

　　在工业传感检测场景中，这类台面结构件是传感器安装定位的核心配套部件，多数应用在自动化产线的工位检测、仪器仪表的内置安装、小型检测设备的传感模块固定环节，承担着承载传感器本体、保证检测位置精度、隔绝外部安装形变干扰的实际作用。不同于通用的安装平板，这个结构件采用半圆柱结合直边定位块的组合外形，设计阶段首先考虑的是狭小安装空间内的适配性：直边侧的两个平行立面可以直接卡入设备预设的安装槽位，不需要额外设计定位销孔就能完成快速对位，避免安装过程中出现周向转动偏移，保证传感器检测端面的朝向始终对准被测工位。半圆柱段的内凹圆孔是传感器的安装容纳位，圆孔的内径公差按照传感器外壳的h6配合等级设计，既可以保证传感器装入后不会出现径向晃动，

　　也能在后期维护时顺利拔出更换，不会出现卡滞抱死的情况。结构件的壁厚经过受力校核，直边段的壁厚与半圆柱段的壁厚保持一致，在承受传感器自重以及常规设备运行振动的情况下，不会出现薄壁共振导致的检测数据漂移，顶部延伸出的凸台结构是用于和设备上盖的压合固定，凸台的厚度匹配设备壳体的预留间隙，安装时只需要在凸台对应的设备位置设置两个压片，就能完成整个结构件的轴向固定，不需要在结构件本体上加工过多的安装孔，减少加工工序的同时也避免了孔位加工误差带来的安装应力。从安装边界来看，这个结构件的整体外轮廓尺寸适配多数小型光电、接近类传感器的安装空间要求，直边侧的平面可以作为安装基准面，和设备安装基面的贴合度要求达到Ra1.6的表面粗糙度，

　　保证安装后整体的垂直度误差控制在0.02mm以内，避免因为安装倾斜导致传感器检测距离出现偏差。设计过程中没有采用多余的减重孔或者装饰性结构，所有的外形结构都服务于安装定位的功能：半圆柱的外圆弧面可以避开设备内部的走线空间，不会和相邻的线缆、其他小型电子元件产生干涉，直边段的两个平行立面之间的间距，匹配常规传感器安装座的标准槽宽，不需要额外定制转接件就能直接适配现有设备的安装位。在实际使用场景中，这类结构件常被用在流水线的工件到位检测工位、小型检测仪器的样本位置传感模块、自动化设备的门盖开合检测位置，相比方形的安装座，半圆柱的外形在圆弧过渡位置不会产生应力集中，长期承受设备启停的振动载荷也不会出现开裂变形，

　　内孔的深度设计刚好覆盖传感器的主体安装段，传感器的检测端头可以伸出结构件端面0.5mm，既不会因为端头突出过多受到外物磕碰，也不会因为内孔过深遮挡传感器的检测光路或者感应范围。结构件的材质选型一般采用ABS工程塑料或者铝合金，塑料材质适用于常规无强腐蚀的工业环境，重量轻且加工成本低，铝合金材质则适用于有一定散热需求或者环境温度较高的安装场景，两种材质都可以适配这个结构的外形设计，不需要修改结构尺寸就能直接切换加工工艺。
