台钻用工件夹持压紧夹具结构

　　在小型机械加工车间的日常钻孔作业里，台钻是使用频率极高的通用加工设备，常规台钻作业时，工件的固定往往依赖手虎钳或者普通压板，遇到小型异形工件、曲面工件时，装夹找正的时间甚至会超过钻孔加工本身的时长，还容易出现装夹偏移导致孔位超差、工件飞出的安全隐患。这款针对台钻设计的夹持压紧结构，正是瞄准这类小批量多品种的钻孔加工场景开发，适配绝大多数台式钻床的工作台安装条件，解决小尺寸异形件钻孔装夹的痛点。

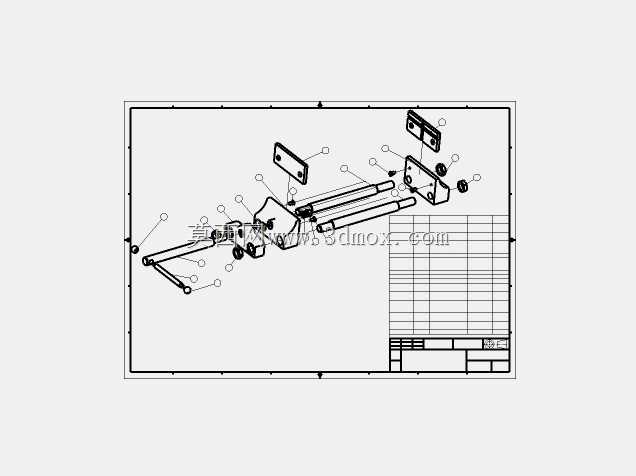

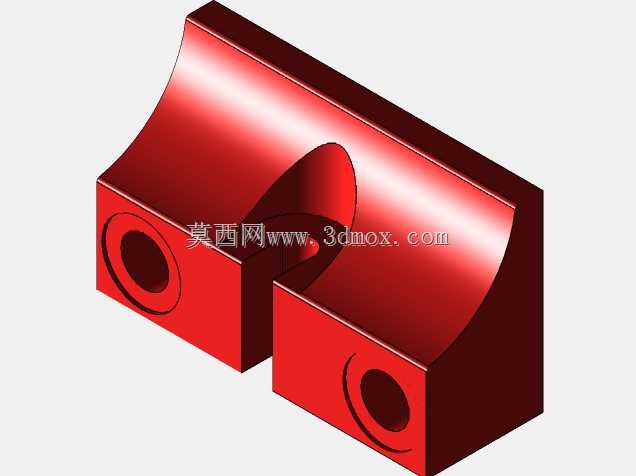

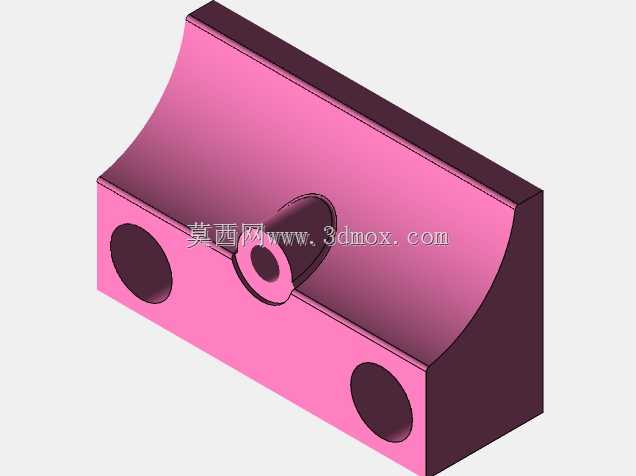

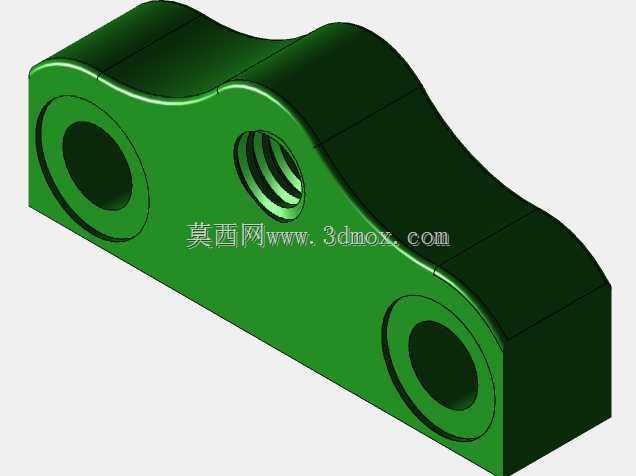

　　从结构功能来看，该夹具采用分体式对称夹座设计，两个夹座的配合面为内凹圆弧曲面，能够适配圆柱类、曲面类工件的外轮廓贴合需求，避免平口钳夹持曲面工件时出现的点接触压伤、夹持不稳的问题。每个夹座本体上都设计有同轴的光孔安装位，可穿装锁紧螺栓，通过螺栓的预紧力带动两个夹座相向收拢，实现对中间放置工件的抱紧式夹持，相比传统平口钳的单侧推进夹紧，这种对称收拢的夹紧方式受力更均匀，不会在夹紧过程中推动工件偏移，能更好保证钻孔位置的同轴度与位置精度。夹座的上表面做了下沉式的避让缺口设计，钻孔作业时钻头钻穿工件后不会直接接触夹座本体，既保护了钻头刃口，也避免夹座表面被钻伤影响后续装夹的基准精度。

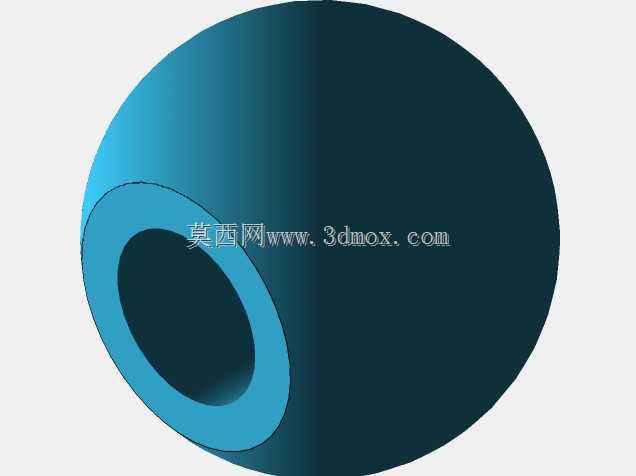

　　设计思路上，这款夹具没有采用复杂的液压或气动夹紧结构，完全依靠纯机械结构实现夹紧功能，整体没有易损的弹性元件或者精密传动部件，适合车间多粉尘、多切削液的恶劣加工环境，日常维护只需要定期清理贴合面的切屑即可，不需要复杂的保养流程。夹座的基体采用整体式块体结构，刚性充足，夹紧过程中不会出现本体形变导致的夹持力衰减，即使是钻削不锈钢、硬质合金等难加工材料时，也能提供足够的夹持阻力，避免工件在钻削扭矩作用下发生转动。

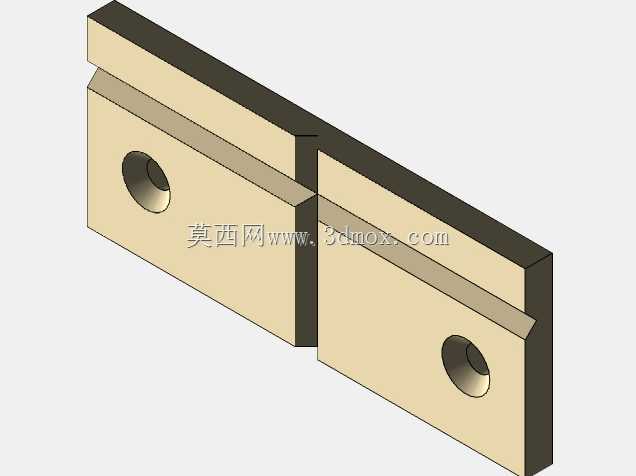

　　从安装边界来看，该夹具的整体外轮廓为规整的矩形块结构，底面为精加工平面，能够直接贴合台钻工作台的T型槽台面，夹座本体上的安装孔位间距适配常规台钻的T型槽间距，不需要额外制作过渡连接板就可以直接通过T型螺栓固定在台钻工作台上，安装后整体高度较低，不会因为夹具本身高度过高导致台钻的主轴行程不足，适配最大钻孔直径13mm以内的台式钻床使用。夹座的内凹圆弧面半径覆盖了车间常见的直径6mm到30mm的圆柱类工件装夹需求，对于方形、异形的小工件，也可以通过在圆弧面加装适配垫块的方式实现装夹，拓展了夹具的适用范围。

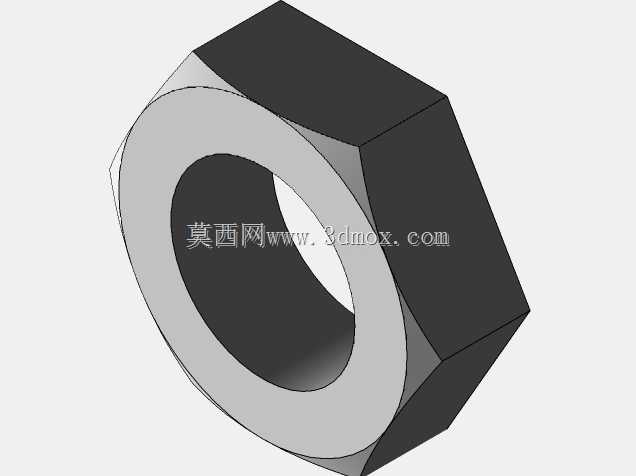

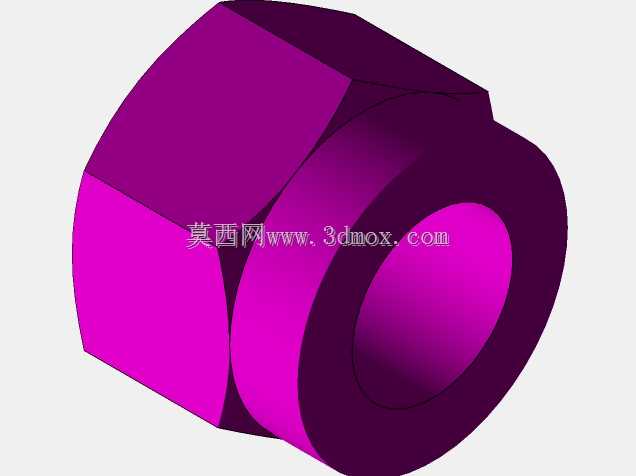

　　在实际使用场景中，这款夹具除了用于常规的圆柱销、轴类零件的径向钻孔作业，还可以用于小型管类零件的管壁钻孔、小型异形铸件的基准面钻孔等作业，装夹时只需要将工件放置在两个夹座的圆弧面之间，预穿锁紧螺栓后找正工件的钻孔位置，再逐步拧紧两端的锁紧螺母即可完成装夹，找正过程中工件不会因为单侧受力发生偏移，找正效率相比传统平口钳提升40%以上。夹座的两个夹紧块之间预留了足够的排屑间隙，钻孔过程中产生的切屑可以顺着间隙落下，不会堆积在夹紧面之间影响装夹精度，切削液也可以顺着间隙直接流回工作台的集液槽，不会在夹具表面积存。

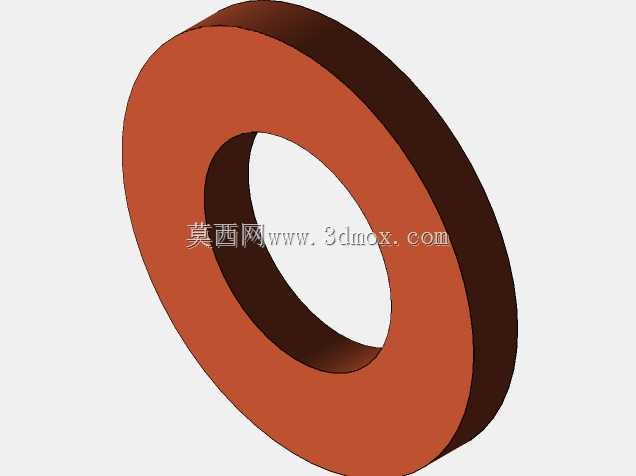

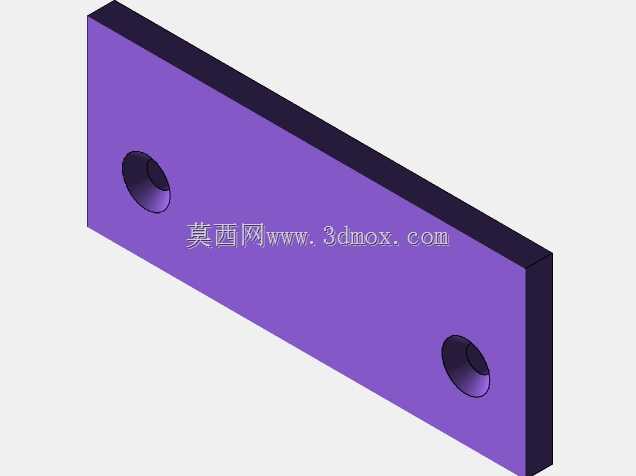

　　结构细节上，夹座的所有棱角位置都做了倒角处理，避免操作人员装夹工件时被锋利的棱角划伤，锁紧螺栓的安装孔做了沉头设计，螺栓拧紧后螺母不会突出夹座的上表面，避免钻孔过程中钻头下降时与螺母发生碰撞。夹座与工件接触的圆弧面做了细磨砂处理，既能够增加接触摩擦力提升夹持稳定性，又不会因为表面过于粗糙压伤工件的已加工表面，对于表面精度要求较高的工件，也可以在圆弧面粘贴铜皮或者尼龙垫片，进一步避免装夹压痕。
