工程车辆越野轮胎带轮毂总成结构设计

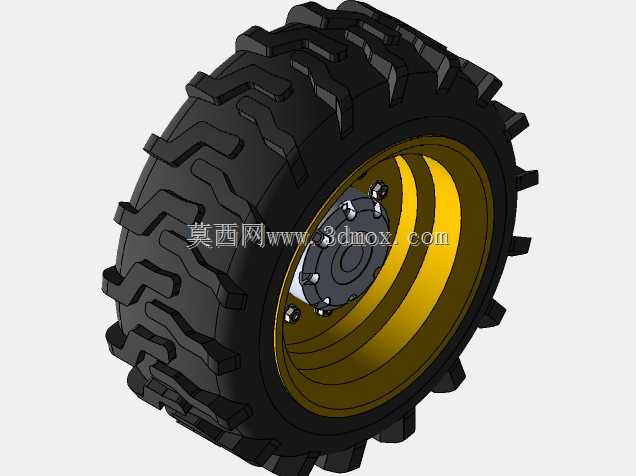

　　该行走轮总成主要面向非铺装路面作业的小型工程设备、农用机械及特种作业车辆设计，适配泥泞、碎石、凹凸不平等复杂路况场景，可承担设备行进过程中的承载、抓地、缓冲减震核心功能，区别于公路用平滑轮胎，其胎面结构针对低附着路面的牵引力输出做了专项优化，能够在松软土层、湿滑泥地环境下避免轮体打滑空转，保障设备在恶劣作业场地的移动可靠性。从结构组成来看，总成分为外胎、轮辋、轮毂连接盘、紧固螺栓四个核心部分，外胎采用大块状加深花纹设计，花纹块呈交错折线形排布，相邻花纹块之间预留较宽的排泥槽，当轮体在泥地滚动时，嵌入槽内的泥土可随轮体转动快速甩出，避免花纹沟槽被泥土填满导致抓地力丧失；胎侧做了加厚处理，可抵御作业场地碎石、尖锐枝桠的穿刺剐蹭，

　　降低非故障性爆胎风险。轮辋采用分体式深槽结构，材质选用高强度热轧钢板滚压成型，轮辐与轮辋之间采用满焊连接，焊缝位置做了打磨平滑处理，避免应力集中导致的轮辋开裂；轮辋与外胎的配合面做了精度控制，配合公差控制在H8/f7区间，既保证充气后外胎与轮辋的密封性能，也方便后期维修时的轮胎拆装作业。轮毂连接盘采用球墨铸铁铸造后机加工成型，盘面均匀分布6个螺栓安装孔，孔位位置度公差控制在0.1mm以内，可与设备驱动桥的法兰盘精准对接，连接螺栓采用10.9级高强度六角法兰面螺栓，装配时需按照对角顺序分次拧紧，拧紧力矩符合重载轮系连接的标准要求，避免轮体高速转动时出现螺栓松动、轮体摆动的问题。设计过程中优先考虑了安装边界的适配性，

　　轮体总宽度适配常见小型工程设备的轮距设计要求，安装孔的分布圆直径与主流15-25马力级小型设备驱动桥法兰尺寸匹配，无需额外改装即可直接替换同规格旧轮体；轮体的静半径、滚动半径参数经过核算，与设备传动系统的速比设计匹配，不会导致设备行进速度、牵引力输出出现大幅偏差。胎面花纹的排布角度经过反复调整，既保证纵向抓地力满足爬坡、牵引作业的需求，也兼顾横向防滑性能，避免设备在斜坡路面作业时出现侧滑风险；轮辋的黄色涂装不仅仅是外观标识，更采用了环氧富锌底漆加聚氨酯面漆的双层涂装工艺，可抵御户外作业时的紫外线老化、泥水腐蚀，延长轮辋的使用寿命。在结构强度校核阶段，针对轮体承受的垂直载荷、启动制动时的扭矩载荷、过障碍时的冲击载荷分别做了有限元分析，

　　对轮辐的厚度、螺栓孔周边的加强结构做了优化，在保证整体强度满足1.5倍额定载荷要求的前提下，尽可能降低轮体的自重，减少设备行走系统的簧下质量，提升设备行进过程中的平顺性。外胎的橡胶配方针对户外作业场景做了调整，提升了橡胶的耐磨性能与抗老化性能，正常作业工况下的使用寿命比普通民用轮胎提升40%以上，花纹块的根部做了圆弧过渡处理，避免长期受交变载荷导致花纹块根部开裂。整个总成的装配逻辑清晰，所有连接部位均设计有对应的防松结构，连接盘与驱动桥法兰之间预留有调整垫片的安装空间，可根据装配需求调整轮体的轴向位置，适配不同轮距的设备改装需求；轮体充气嘴的位置设计在轮辐的镂空区域，方便日常作业时检查胎压、补充充气，不会被周边结构件遮挡影响操作。
