5毫米直插蓝色发光二极管结构模型

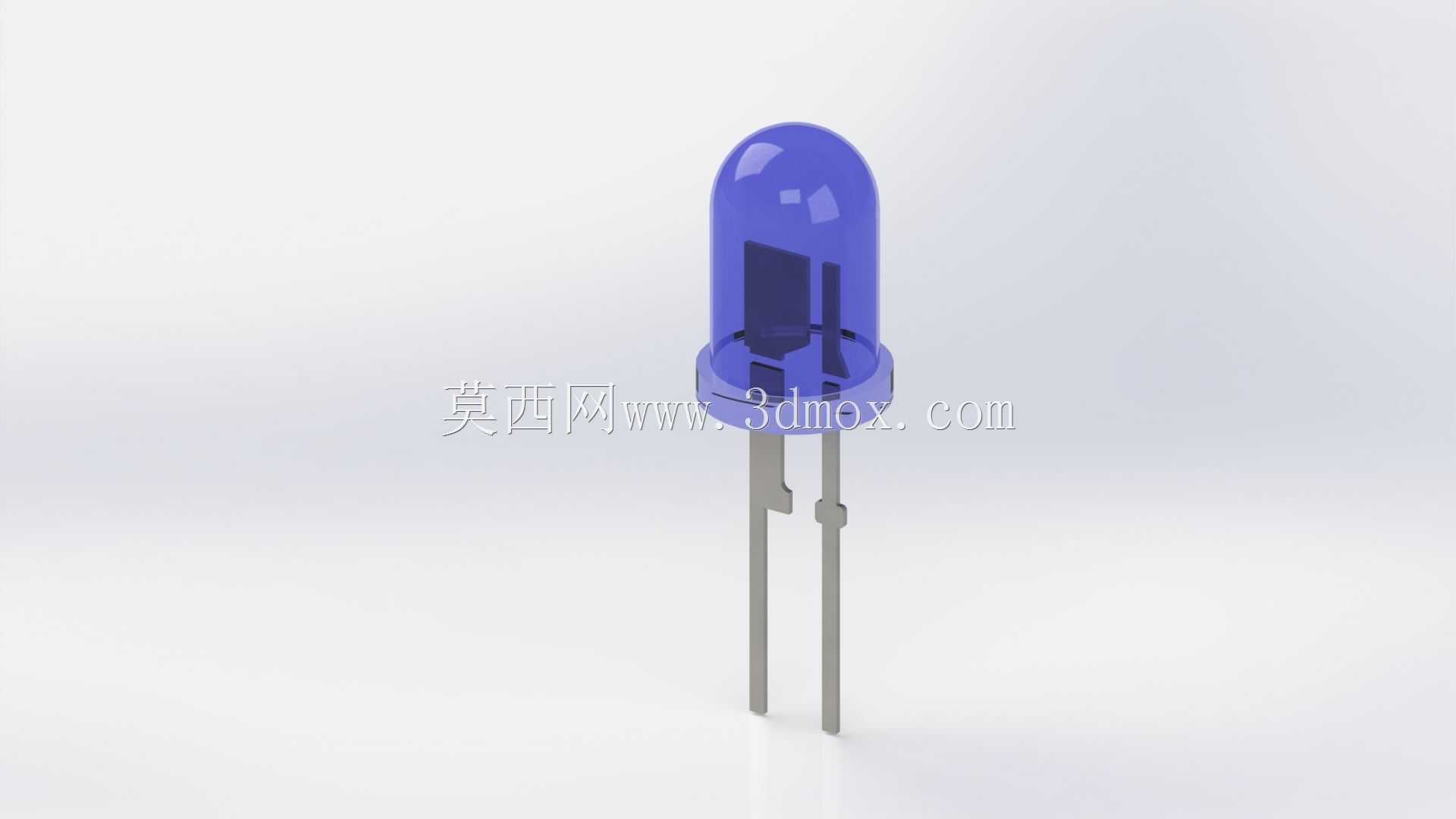

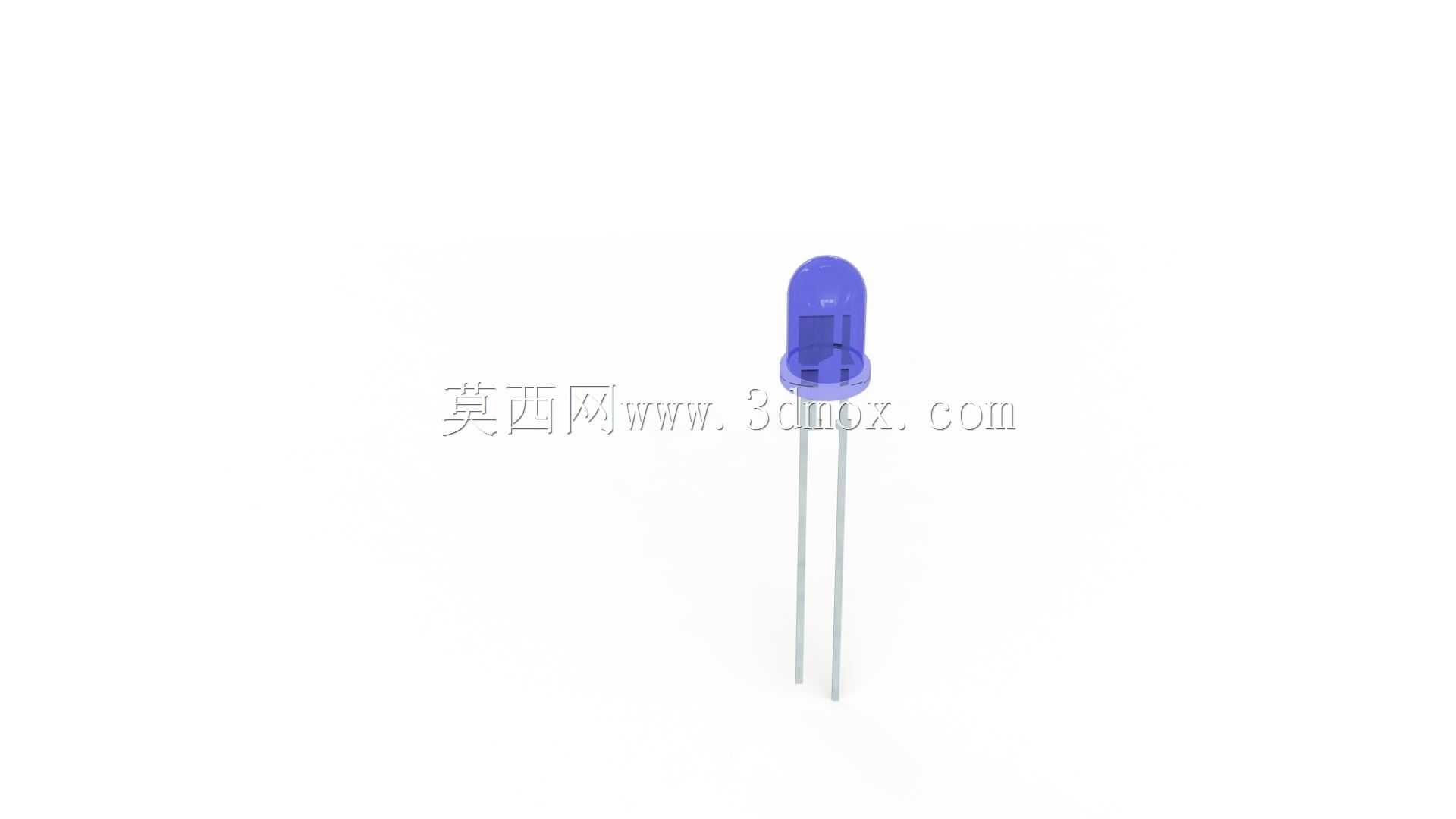

　　做PCB三维布局的时候，直插LED的模型精度直接影响整板装配校验的准确性，很多工程师做布局时随便拉个圆柱代替灯珠，最后打样回来要么灯珠和外壳透光孔对位偏了，要么引脚和周边走线、焊盘的安全距离不够，甚至出现引脚顶到壳体加强筋的问题，返工改板的成本远高于前期把元件模型做精准的投入。这款5mm直插蓝色LED的模型完全按照实物1:1还原，从顶部环氧封装的圆弧轮廓，到内部支架、芯片的位置，再到两根引脚的线径、折弯位置、伸出长度，都严格匹配量产元件的实际尺寸，完全可以直接导入PCB三维装配文件做干涉校验。

　　日常做消费电子、工业控制板卡的结构设计时，5mm直插LED是最常用的指示元件，电源状态、运行故障、信号触发这些状态提示基本都靠这类灯珠实现，不同颜色的灯珠封装尺寸一致，但内部芯片位置的细微差异会影响出光角度，这个模型把内部发光芯片的位置也做了还原，做导光结构设计的时候，可以直接模拟光线从芯片发出后穿过环氧封装、导光柱的路径，提前判断导光柱的直径、长度、安装距离是否合理，避免出现亮斑不均、漏光、亮度不足的问题。

　　设计这个模型的时候，首先确定的是安装边界：灯珠插入PCB后，环氧本体底部距离板面的高度要匹配波峰焊的工艺要求，不能贴板太近导致焊锡爬升到封装本体造成应力开裂，也不能离板太远导致焊接后引脚受力晃动；两根引脚的中心距严格按照标准2.54mm网格设计，刚好适配通用万能板、常规PCB焊盘的孔位间距，引脚伸出PCB背面的长度控制在标准可焊接范围内，不会因为过长导致剪脚工序额外增加工作量，也不会因为过短导致焊盘浸润不足影响焊接可靠性。

　　从结构细节来看，顶部的环氧封装不是标准的正圆柱加半球，实际量产的灯珠封装侧面有微小的脱模斜度，顶部圆弧的曲率也和理论值有细微差异，模型完全还原了这些细节，做面板开孔设计的时候，可以直接用模型做布尔运算开出精准的安装孔，不会出现孔位过小灯珠插不进去，或者孔位过大导致灯珠歪斜、漏光的问题。引脚部分还原了直插灯珠常见的折弯定位结构，也就是靠近封装根部的微小凸起，这个结构的作用是焊接时定位灯珠的插入深度，避免插装时灯珠被顶到板面过高或者过低，很多简化模型会忽略这个细节，做自动插装模拟的时候就会出现定位偏差，和实际插装工艺不符。

　　在工业设备的面板设计中，这类5mmLED经常需要搭配橡胶密封圈、导光柱使用，模型的外轮廓精度可以直接用来匹配密封圈的内径、导光柱的对接位置，不需要再额外测量实物尺寸调整配合公差。比如做户外设备的面板时，灯珠安装位需要做IP65防水，密封圈的压缩量需要控制在合理范围，用精准的模型可以直接模拟密封圈装配后的压缩状态，提前判断压缩量过大导致灯珠被顶歪，或者压缩量不足导致防水失效的问题。

　　另外，做整机布线的时候，灯珠引脚的长度和折弯方向会影响周边走线的空间，很多低压大电流的板卡，走线和元件引脚的安全距离要求很高，精准的引脚模型可以直接用来校验安全距离，避免出现引脚和走线距离过近导致的耐压不足问题。还有做热仿真的时候，虽然LED本身发热量不大，但蓝色灯珠的工作电流相对其他颜色稍高，模型还原了内部金属支架的结构，可以直接赋予材料参数做热传导模拟，判断长时间工作时灯珠的热量是否会通过引脚传递到PCB，影响周边热敏元件的工作稳定性。

　　很多工程师在做三维元件库的时候，容易忽略这类通用分立元件的精度，觉得只要大概形状对就行，但实际装配中出现问题最多的恰恰是这些小元件，因为结构件、核心元件的尺寸大家都会反复核对，反而小指示灯、接插件这类元件容易因为模型不准导致装配干涉。这个模型的所有尺寸都来自量产元件的实测数据，没有做简化处理，不管是做PCB三维布局、面板结构设计、装配工艺模拟，还是做产品渲染展示，都能直接使用，不需要再做额外的尺寸调整。
