加拉杰传感设备装配结构三维设计

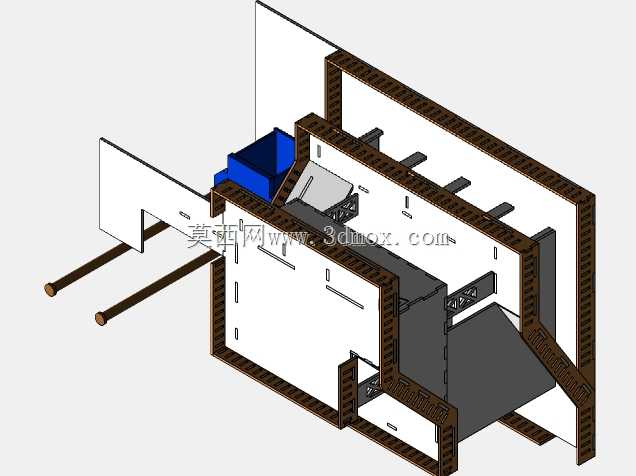

　　这套结构的设计初衷是适配离散制造产线末端的工件到位检测与分拣触发场景，最早是对接汽配零件机加工线的需求，当时产线需要在工件流转到指定工位时，同步完成位置确认、姿态校验以及分拣信号输出，原有外购的传感安装支架存在适配性差、走线混乱、与周边导向机构干涉的问题，因此重新做了整体集成式的结构设计。从结构布局来看，整体采用多层钣金折弯框架作为承载主体，框架边缘做了翻边强化处理，避免薄钣金在长期受振动工况下出现形变，所有板件之间通过定位卡槽加紧固件的方式连接，不需要额外焊接，方便后期拆解维护传感元件。左侧伸出的两根圆柱形导向杆件，是对接上游输送线的导向接口，杆件表面做了硬氧处理，耐磨性能满足工件长期滑过的摩擦损耗要求，

　　杆件的安装座在框架内侧预留了5mm的调节余量，可以根据不同宽度的工件调整导向间距，不需要重新加工安装孔。框架上部的蓝色料仓结构，是针对不合格件的暂存导料设计，当传感单元检测到工件尺寸超差或者姿态异常时，配套的拨料机构会将不合格件推入该料仓，顺着料仓的倾斜斜面滑入下方的收集盒，料仓的折弯角度做了反复校核，确保工件滑落过程中不会出现卡滞，内壁做了光滑处理避免刮伤工件表面。内部的传感元件安装位采用分层式布局，不同检测维度的传感器分别安装在对应的安装板上，每个安装板都预留了长条形调节孔，可以根据实际检测需求调整传感器的前后、上下位置，适配不同尺寸规格的被测工件。走线槽全部集成在框架的折弯空腔内，所有传感线缆从空腔内排布到后侧的接线端口，

　　避免线缆外露被工件剐蹭，也能减少车间油污、切削液对线芯的腐蚀。安装边界方面，整套结构的底部预留了四个标准安装脚座，可以直接固定在铝型材输送线的型材槽上，脚座的连接孔适配M8的T型螺栓，不需要额外打孔适配，整体外轮廓尺寸控制在输送线的安全限界以内，不会和周边的防护栏、机械臂作业范围产生干涉。在设计过程中，特意做了运动干涉校验，模拟了工件从导向杆进入、经过检测区、合格件流出、不合格件拨入料仓的全流程动作，确认所有活动部件和固定框架之间都预留了足够的安全间隙，不会出现运行卡阻。结构的受力点做了针对性强化，比如导向杆的安装位置、料仓的承重位置都增加了三角加强筋，避免长期受工件冲击出现连接松动。考虑到车间的多粉尘、多切削液环境，

　　框架的拼接缝隙都做了密封处理，传感元件的安装位预留了防护罩的安装卡槽，后期可以加装透明亚克力防护罩，既不影响传感器的检测精度，也能阻挡切削液和粉尘进入结构内部。这套结构除了用在机加工线，也可以适配包装线的包装盒到位检测、电子组装线的元件 presence 检测场景，只需要调整内部传感器的安装位置和导向杆的间距，就能快速适配不同的被测对象，不需要重新制作整体框架，通用化率达到了80%以上，能大幅降低不同产线的适配改造成本。
