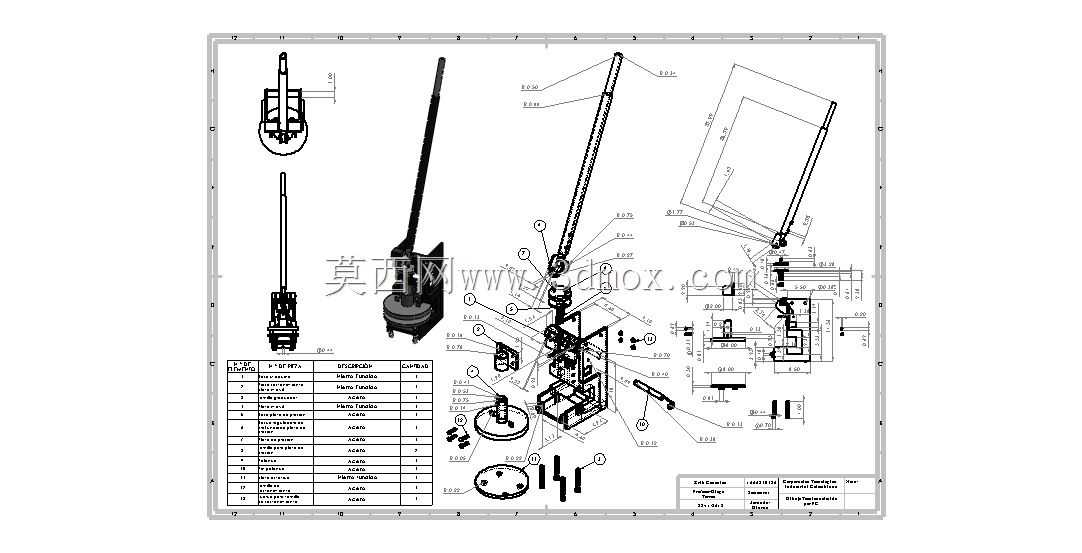

手动台式压装机构三维结构设计

　　在小型零部件装配、试样压制成型、小批量零件过盈配合压装的作业场景中，手动台式压装设备一直是小作坊、实验室、维修工位上不可替代的工装设备，这类设备不需要外接动力源，依靠人力驱动杠杆机构放大作用力，就能完成小载荷的压合作业，部署灵活、操作门槛低，维护成本几乎可以忽略。这套手动压装结构的整体设计围绕台式作业场景展开，底座采用圆盘式支撑结构，增大与工作台面的接触面积，压装作业时整机的抗倾覆能力更强，底座上预留了工件定位安装的接口，可以根据不同压装工件的定位需求，更换适配的定位工装，不需要对主机结构做改动就能适配多品类小零件的压装需求。长手柄杠杆驱动的结构设计，是这类手动压具的核心受力部分，手柄长度经过力臂配比优化，

　　操作人员施加普通握力就能在压头端获得足够的压装出力，杠杆与机身的铰接点采用耐磨衬套结构，长期反复使用也不会出现铰接间隙过大导致的压头偏斜问题，保证压装作用力始终沿垂直方向传递，避免压装过程中工件出现偏载、压伤的情况。压头部分采用可更换式设计，针对不同压装端面的零件，可以更换平压头、定位压头、仿形压头，适配销钉压入、轴承小过盈装配、薄片试样压制成型、线束端子压接等多种作业需求，压头与驱动滑块的连接采用快拆结构，更换压头不需要额外工具，就能快速完成切换，适配小批量多品类的作业切换需求。机身的导向结构采用圆柱导向轴配合滑动衬套的形式，导向行程覆盖常规小零件的压装行程需求，导向间隙控制在合理范围内，压头下行过程中不会出现径向窜动，

　　保证压装位置的重复精度，满足小型精密零件的压装定位要求。从安装边界来看，这套压装机构的整体占地尺寸适配常规钳工工作台的安装空间，既可以直接放置在台面上依靠自重完成轻载压装作业，也可以通过底座上的预留安装孔，用螺栓将整机固定在工作台面上，应对更大载荷的压装作业需求，不会出现整机移位的情况。在设计过程中，整机的受力部件都做了应力校核，杠杆铰接点、压头滑块、机身立柱这些核心受力位置的结构强度，能够覆盖手动操作下的最大出力工况，不会出现结构变形、断裂的风险，同时整机的重量控制在单人可搬运的范围内，方便根据作业需求灵活调整设备摆放位置，不需要固定安装在某一个工位。这类手动压装设备的应用场景非常广泛，除了常规的机械零件压装作业，

　　还可以用于实验室里的材料试样压制成型、电子元器件的引脚压接、小五金件的铆压作业，相比气动、电动压装设备，它不需要配套气源、电源，在没有动力供给的野外维修、临时作业场景下也能正常使用，操作过程中压装速度、压装力度完全由操作人员手动控制，对于一些压装行程敏感、压装力需要精细控制的易碎零件压装作业，手动控制的方式反而比自动化设备更灵活，不容易出现压坏工件的问题。整套结构的零件拆分设计充分考虑了加工工艺性，除了标准紧固件、衬套这些外购件，其余结构件都可以采用常规的机加工工艺完成制作，不需要特殊的加工设备，普通的机械加工车间就能完成整套设备的加工装配，后期维护过程中如果有零件磨损，也可以快速测绘加工替换件，不需要依赖原厂配件供应，设备的全生命周期使用成本很低。
