200吨四柱框架式液压机结构设计

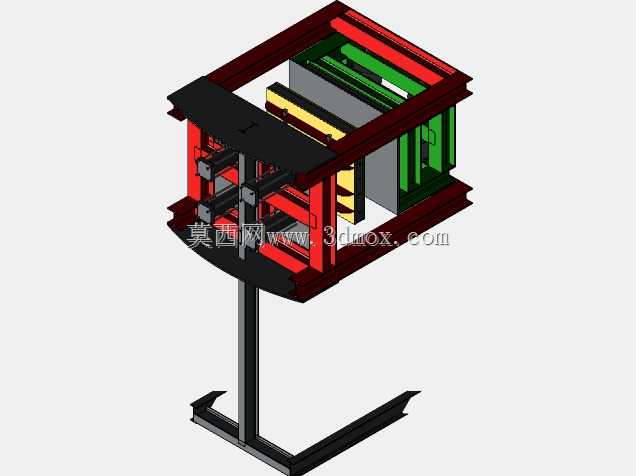

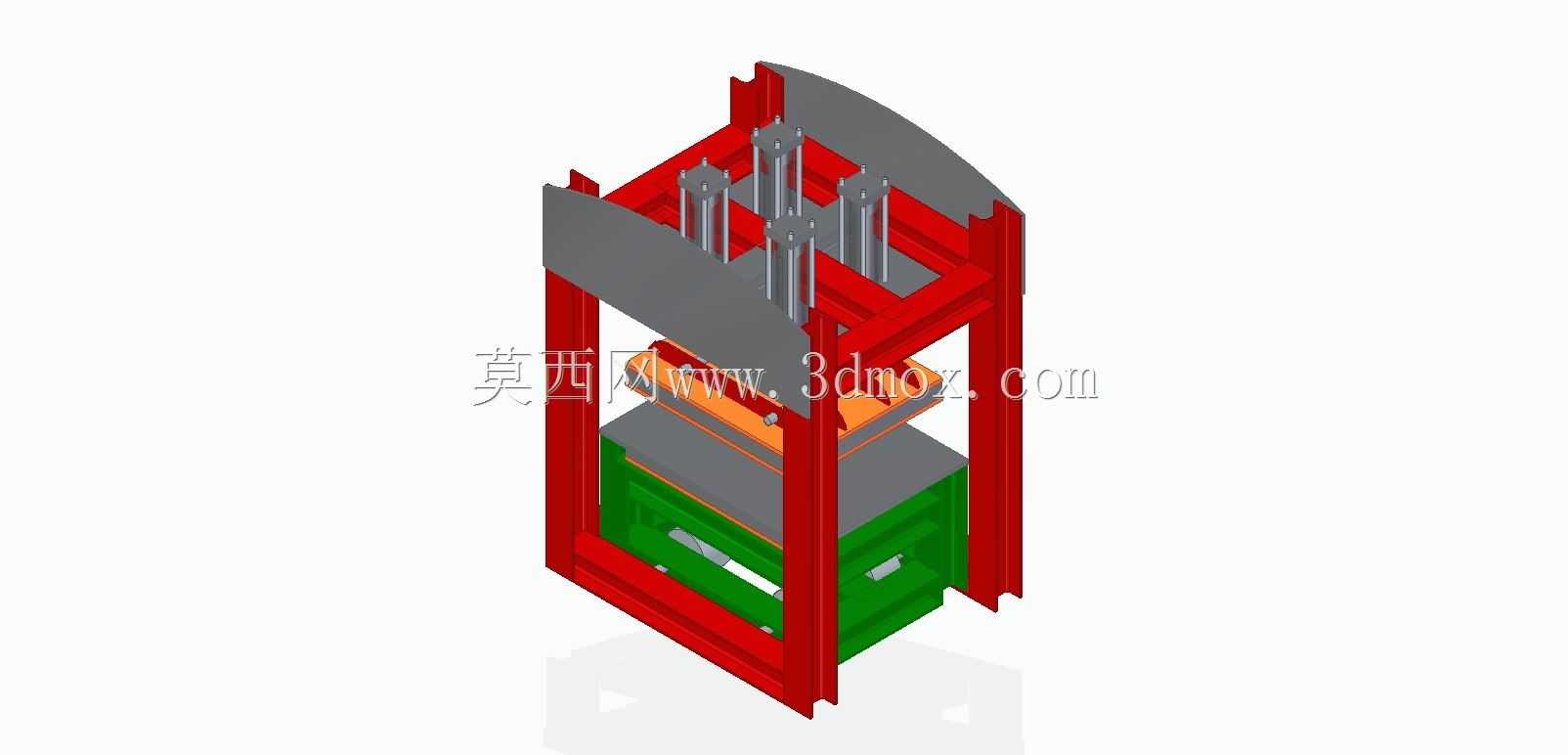

　　这套200吨规格的液压机三维结构，在重型零部件成型、金属板材冲压、复合材料模压、工件压装校直的生产场景里适配性极强，不管是汽配厂的结构件压制成型、五金加工厂的板材冲裁落料，还是机加工车间的轴类零件校直、过盈配合组件的压装作业，都能匹配对应的工艺需求。从结构布局来看，采用四柱导向搭配框架式承载机架的组合设计，四根高强度立柱做垂直运动导向，配合上下横梁组成的封闭承载框架，能在满吨位输出时将机架形变控制在工艺允许范围内，避免偏载导致的加工精度超差，也能延长油缸密封件的使用寿命。

　　设计过程中优先考虑了重载工况下的受力分布，上横梁位置布置多组主油缸，采用多缸同步输出的结构来实现200吨的总压制力，相比单缸大直径油缸的设计，多缸布局能让压制力在工作台面分布更均匀，压制大尺寸工件时不会出现局部压力不足的问题，同时也降低了单个油缸的加工难度与密封维护成本。活动横梁的导向套采用加长铜基耐磨衬套，配合立柱表面的高频淬火处理，能在长期往复运动中保持导向精度，压制过程中滑块的运行垂直度偏差可控制在毫米级以内，满足精密模压的工艺要求。

　　下机身集成了液压站的安装位与顶出油缸的布置空间，工作台面预留了标准T型槽安装位，方便用户根据加工需求固定不同的模具，顶出油缸的行程与顶出力匹配常规模压工艺的脱模需求，不需要额外加装外置脱模机构就能完成工件的顶出作业。机架的立柱与上下横梁的连接采用锁紧螺母预紧结构，装配时可通过控制预紧力矩消除连接间隙，避免满载作业时连接位置出现冲击异响，也方便后期维护时调整机架的装配精度。

　　从安装边界来看，设备整体占地尺寸适配常规工业厂房的车间布局，不需要做特殊的地基加固就能满足安装要求，设备的操作面预留了足够的上下料空间，可搭配手动上下料台或者自动送料机构组成单机自动化加工单元。液压管路的布置沿机架内侧走线，既避免了管路外露被工件磕碰损坏，也让整体外观更规整，管路接头采用标准高压液压接头，方便后期维护时更换密封件或者调整管路走向。

　　安全防护层面，机架的运动区域预留了安全光栅的安装位置，可配套光电保护装置实现作业区域的闯入停机，活动横梁的上下极限位置设置了硬限位与电气限位双重保护，避免油缸超程运行导致的设备损坏。模具安装区域的空间高度适配常规工业模具的闭合高度范围，用户可根据自身加工的模具尺寸调整活动横梁的最大开口高度，不需要对主机结构做额外改造就能适配不同高度的加工模具。

　　这套结构在设计时也充分考虑了维护便利性，油缸的密封件采用标准规格的通用密封件，易损件都能在常规液压配件市场采购到，不需要定制特殊配件就能完成日常维护。液压站的滤芯、溢流阀、换向阀等元件都布置在易操作的位置，日常检修更换时不需要拆解主机机架结构，能大幅降低设备的停机维护时间。对于做设备改造、工艺方案设计的工程人员来说，这套模型的结构细节完整，可直接用于方案布局的参考、生产线的产能匹配核算，也能作为同类型液压机设计的结构参考模板，规避重载机架设计中常见的受力不均、导向精度不足、维护空间预留不够等问题。
