塑化筒组件配套模具压力机核心结构

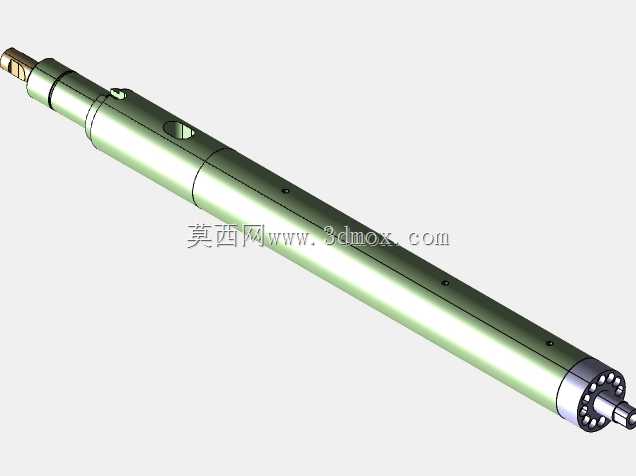

　　在注塑成型、精密模压生产的车间场景里，塑化筒组件是连接原料塑化环节与模压成型动作的核心衔接部件，这套结构配套Battenfield 1000型模具压力机使用，承担着将均匀塑化后的熔融物料精准输送至模腔、配合压力机完成高压充型保压的关键作用。从实际产线运行逻辑来看，该组件的安装位置处于压力机射台前端与模具进料口的对接轴线上，整体为长轴类阶梯轴结构，沿轴向依次设置驱动连接段、筒体密封段、物料输送腔、出料对接端几个功能区段，不同轴段的直径差经过精确计算，既满足内部螺杆的装配同轴度要求，也适配外部加热圈、温度传感器的安装空间，不会和压力机射台的移动导轨、防护钣金产生运动干涉。设计阶段首先考虑的是高温高压工况下的结构强度，

　　筒体外壁分布的多组径向小孔，是温度传感器、压力传感器的安装点位，这些孔位的位置经过反复校核，刚好对应物料塑化过程中熔融段、均化段的典型测温测压位置，能够实时反馈筒内物料的状态参数，为压力机的注射速度、保压压力调整提供数据支撑。筒体两端的连接结构做了差异化设计，进料端的扁方结构和驱动端的连接套适配，能够传递足够的扭矩带动内部螺杆转动，不会出现长期运行后的打滑松脱问题；出料端的多孔法兰结构和模具浇口套精准对接，端面的密封槽搭配耐高温密封件，可避免高压熔融物料的溢料问题，减少生产过程中的原料浪费与清理停机时间。从安装边界来看，组件整体的长径比经过优化，在满足1000吨锁模力压力机射台行程要求的前提下，

　　尽可能缩短了物料从塑化段到浇口的输送距离，减少熔融物料在筒内的停留时间，避免热敏性物料出现过热分解的问题。筒体外壁的阶梯面除了满足装配定位需求，还预留了加热圈、冷却水路的安装空间，每一段阶梯的轴向长度都和标准规格的加热圈尺寸匹配，现场维护更换时不需要额外定制配件，能够大幅缩短设备的维修停机时长。在实际生产应用中，这套组件不仅适配常规PP、ABS等通用塑料的模压生产，更换内部螺杆配件后也可用于工程塑料、加纤改性物料的塑化输送，筒体内壁的粗糙度经过精密加工处理，能够降低物料输送过程中的摩擦阻力，减少螺杆转动的扭矩损耗，间接降低设备的运行能耗。组件上的传感器安装孔采用了密封螺纹设计，即使在筒内压力达到注射峰值时，

　　也不会出现物料从传感器安装位置渗漏的问题，保证检测数据的准确性。设计过程中还考虑了组件的拆装便利性，筒体上设置的两处吊装孔位，刚好对应组件的重心位置，日常维护拆卸时使用吊装带即可平稳起吊，不会因为重心偏移碰伤筒体配合面或者周边的设备部件。出料端的轴承组合结构能够承受注射过程中产生的轴向反推力，将螺杆的转动摩擦阻力降到最低，保证螺杆转速稳定，输出的熔融物料流速均匀，避免模腔内出现充型不满、流痕、熔接痕等产品缺陷。对于从事压力机改造、注塑设备结构设计的工程师来说，这套结构的尺寸链设计思路有很高的参考价值，从驱动端的同轴度公差到出料端的端面跳动公差，都匹配高精度模压生产的设备精度要求，各段轴径的过渡圆角也经过应力校核，在长期交变温度、交变压力的工况下，不会出现应力集中导致的筒体开裂问题，能够满足连续化工业生产的使用寿命要求。
