小型单轴汽车拖挂底盘结构设计

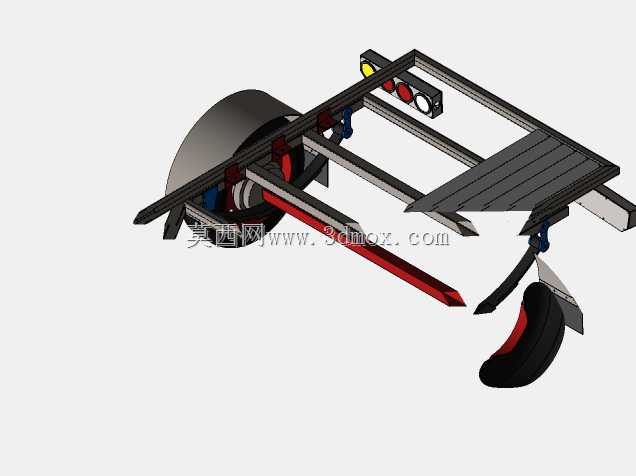

　　该拖挂底盘结构主要面向小型乘用车辆后挂牵引场景，适配户外装备转运、小型物料短途驳运、休闲出行载物等实际使用需求，整体采用单轴行走布局，在保证承载能力的前提下尽可能压缩整备质量，降低牵引车辆的动力负载。从结构设计逻辑来看，车架主体采用矩形型钢拼接的框架式结构，主纵梁沿牵引方向贯通布置，横梁采用等间距排布的焊接连接形式，既保证车架整体的抗扭刚度，也为上方载物平台的铺装预留了充足的安装点位，载物面板采用防滑纹理的平板结构，边缘做了折边强化处理，避免承载物料在行驶过程中出现滑落风险。牵引连接端设置在车架前部的居中位置，采用带缓冲结构的牵引臂设计，牵引臂与主车架之间通过铰接结构连接，可在牵引车辆与拖挂存在相对俯仰、小幅侧倾时自适应调整角度，

　　避免行驶过程中车架出现应力集中导致的结构变形。行走机构采用单轴双轮布局，轮组安装在车架中部偏后的位置，匹配轴荷分配逻辑，保证牵引状态下牵引端的下压力处于合理区间，既不会因下压力过大导致牵引车尾部下沉，也不会因下压力不足出现高速行驶时拖挂尾部摆振的问题。轮组上方设置了弧形的挡泥结构，可在雨天或泥泞路面行驶时阻挡车轮带起的泥水飞溅到载物区域，尾部集成了多组信号灯组，包含转向、制动、示宽功能的灯位，灯组安装支架直接固定在车架尾部的横梁上，布线沿车架纵梁内侧的走线槽布置，避免行驶过程中线路被剐蹭破损。车架两侧设置了可翻转的辅助支撑结构，在拖挂与牵引车分离时，可将支撑结构翻下接触地面，保证拖挂停放时的稳定性，

　　不需要使用时可向上翻折固定在车架侧面，不会超出整车宽度边界影响行驶通过性。从安装边界来看，整体车架宽度控制在常规乘用车后视镜可视范围内，牵引连接头的高度适配多数家用乘用车后防撞梁的牵引接口高度，不需要额外做转接调整即可完成对接，轮距设置与常规小型乘用车轮距接近，行驶过程中可沿牵引车的轮迹行进，降低窄路通行时的剐蹭风险。结构设计过程中针对不同部位的受力特性做了材料厚度的差异化匹配，主纵梁采用壁厚更大的型钢承担主要的弯曲与拉伸载荷，横梁、挡泥板、支撑结构等辅助部位采用相对轻薄的材料降低整体重量，所有焊接位置都做了圆角过渡处理，避免应力集中导致的焊缝开裂问题，载物平台的安装孔位采用标准化间距设置，用户可根据自身使用需求加装货箱、

　　装备架等扩展结构，不需要对主车架做二次打孔改装。在行走系统的匹配上，轮组的轴承选型兼顾径向承载与轴向抗冲击能力，可适应非铺装路面的颠簸工况，制动系统采用与牵引车联动的惯性制动结构，当牵引车减速时，牵引臂的相对位移会触发拖挂自身的制动机构，保证制动过程中拖挂不会推挤牵引车，提升行驶安全性。整体结构没有冗余的装饰性设计，所有外露部件都承担实际的功能作用，各运动部件的活动间隙都预留了充足的冗余量，避免因加工误差或行驶形变导致部件卡滞，日常维护时仅需定期检查轮组轴承润滑、牵引铰接部位磨损情况、灯光线路通断即可，不需要复杂的维保操作。
