摩托车雅马哈适配连接安装垫板

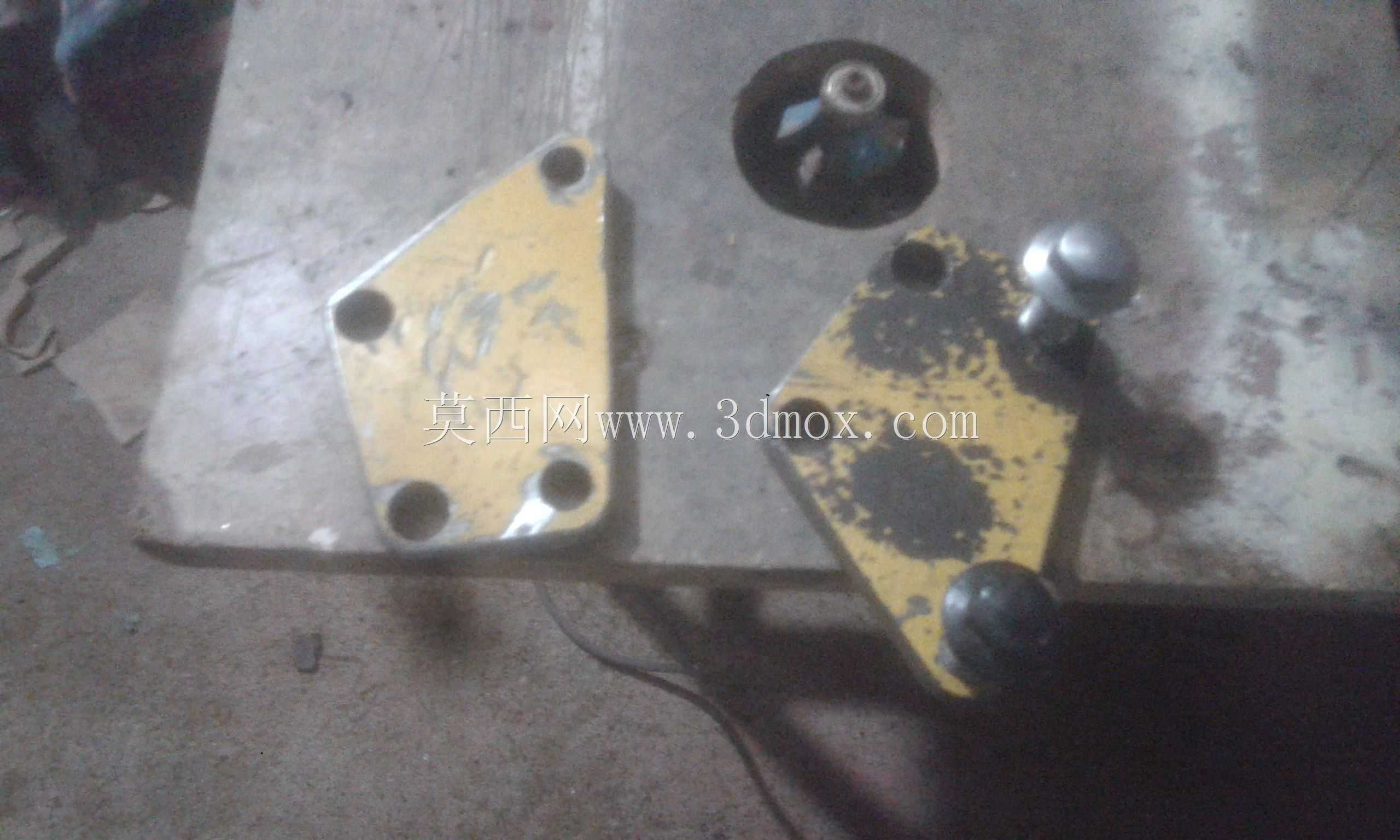

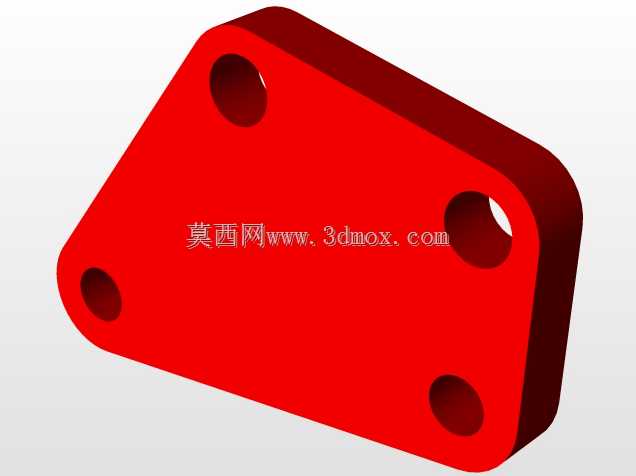

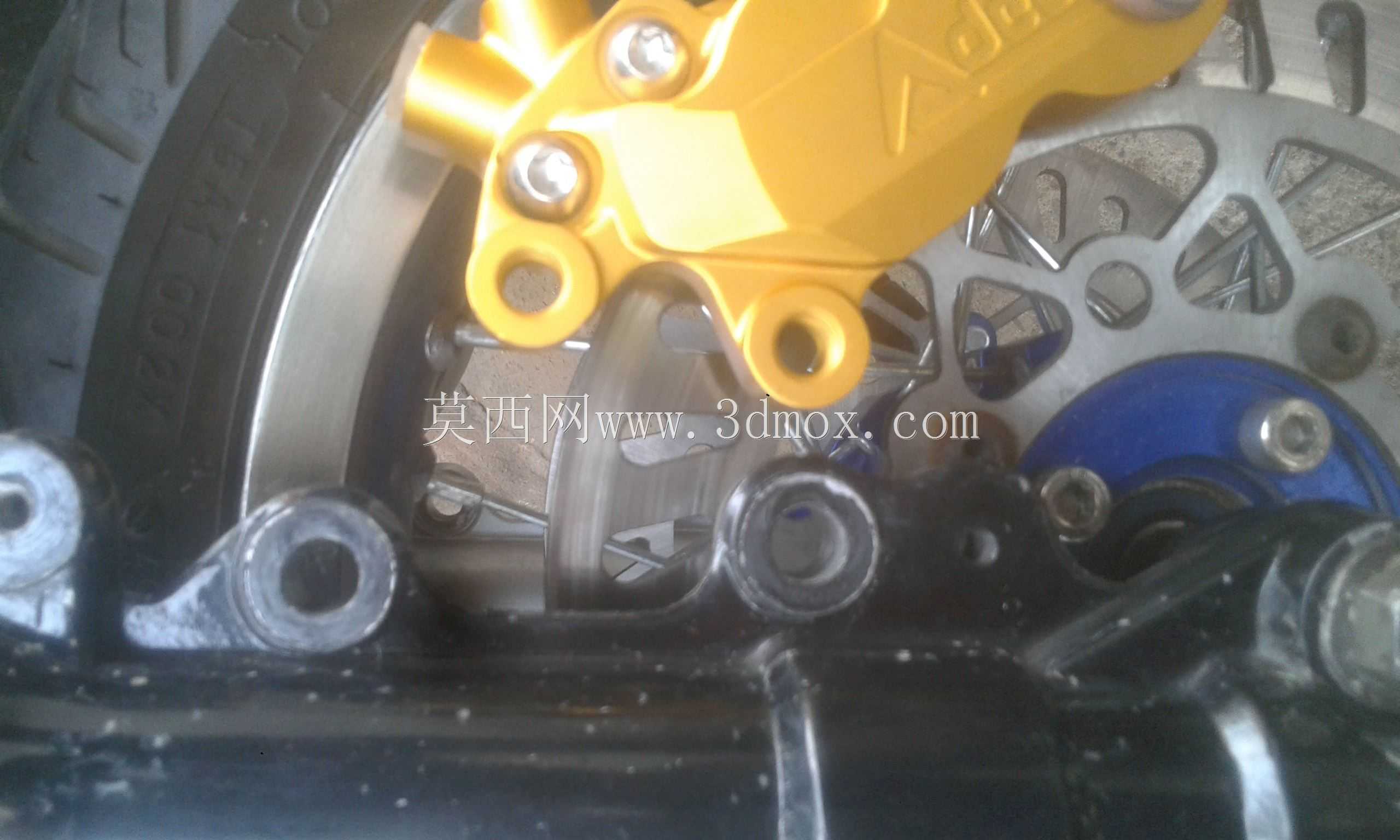

　　日常做摩托车改装配套结构设计时，这类适配垫板是很常见的过渡连接件，主要用在雅马哈系列车型的外设加装、部件替换场景里，比如改装供油系统附件、加装传感组件、替换原厂固定位不匹配的配套部件时，就需要这类垫板来填补安装间隙、对齐安装孔位，避免不同部件之间因为安装基准不统一出现硬连接应力，长期使用下出现连接松动、密封失效的问题。从结构上看，这块垫板采用了斜切四边形的主体轮廓，四个角位置分别设置了贯通的安装孔，孔位的排布完全匹配对应车型的原厂安装点位，不需要在原车结构上额外打孔，就能直接完成对位安装，降低改装过程中对原车结构的破坏。垫板的厚度经过匹配设计，刚好能填补加装部件和原车安装面之间的高度差，保证加装部件安装后和周边部件不会出现运动干涉，

　　比如车把转动、车身震动时不会和周边的线束、覆盖件发生剐蹭。设计这类垫板的时候，首先要确认原车安装面的平面度，还有对应加装部件的安装基准面公差，垫板两个大面都做了平面度管控，安装后不会出现局部翘曲，连接螺栓拧紧后受力均匀，不会因为局部应力集中导致垫板开裂或者螺栓滑牙。四个安装孔的孔径比配套螺栓的公称直径大了0.2mm的安装间隙，既可以抵消加工时的位置度误差，也能适配安装时的微小对位调整，不会出现孔位对不上螺栓穿不进去的情况。垫板的边缘做了小倒角处理，没有尖锐的毛刺边，安装的时候不会划伤操作人员的手，也不会割破周边的线束保护层，避免长期震动下出现线束短路的隐患。从安装边界来看，这块垫板的外轮廓尺寸完全控制在原车安装位的凹陷区域内，

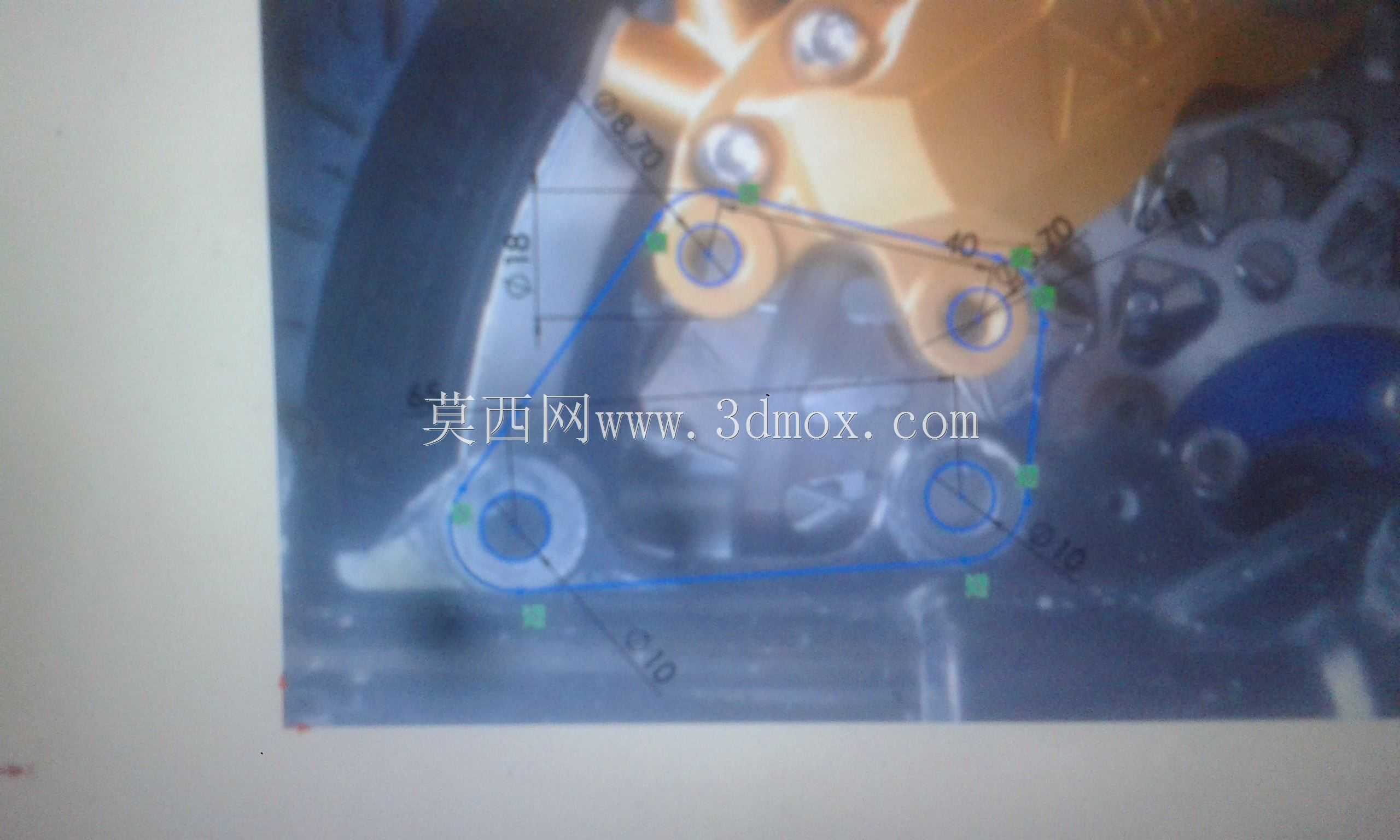

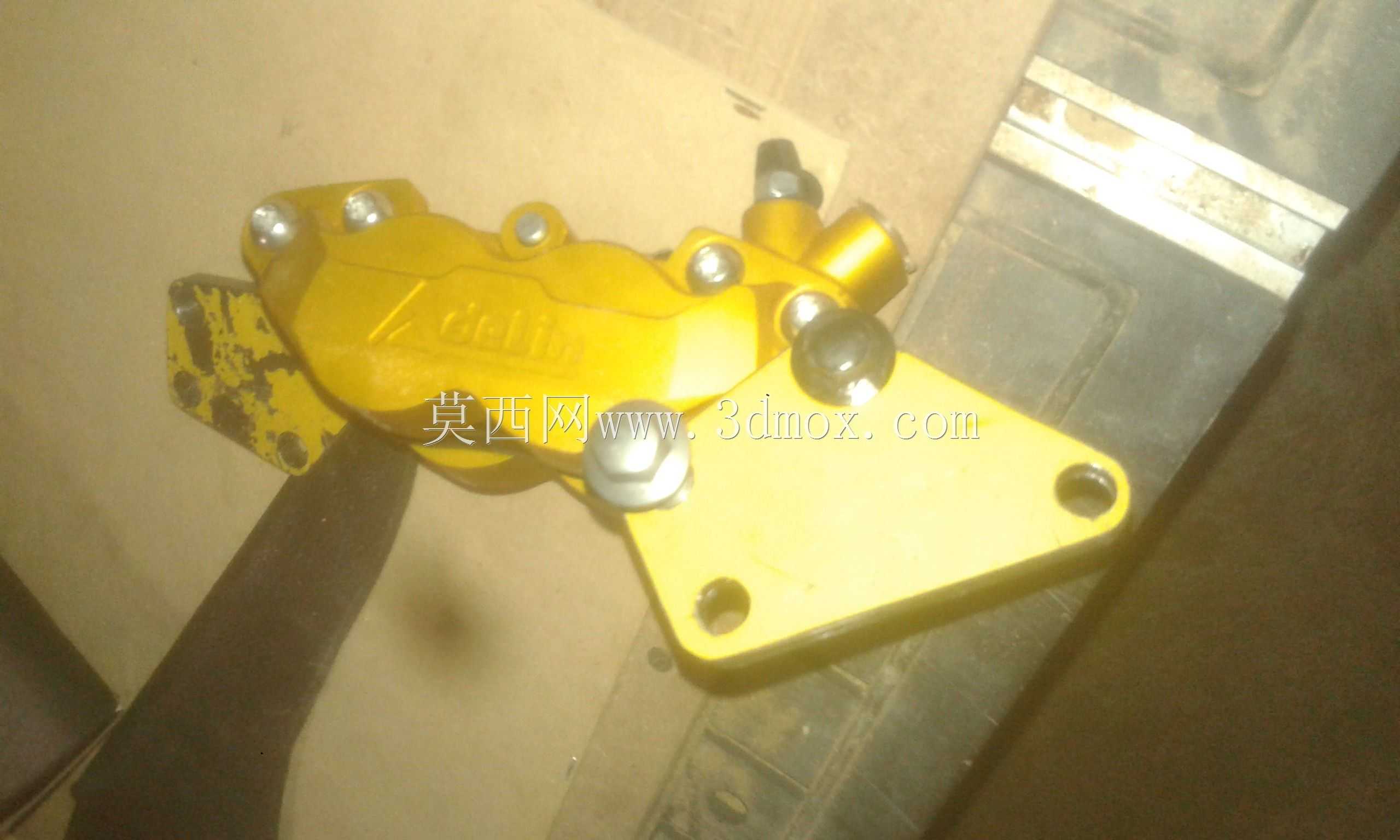

　　安装后不会突出于安装面，周边的覆盖件可以正常复位，不会出现盖板盖不严、缝隙不均匀的问题。材质选择上这类适配垫板一般会采用和原车连接部件强度匹配的金属材质，表面做防锈处理，能够适应摩托车日常使用时的风吹雨淋、温差变化，不会轻易出现锈蚀、强度下降的问题。在实际装车测试的时候，要先把原车安装面的油污、锈迹清理干净，再把垫板对位放好，穿入螺栓后按照对角顺序分次拧紧，保证每个螺栓的预紧力一致，避免垫板受力不均出现变形。这类适配垫板虽然结构看起来简单，但是在摩托车改装、部件替换的场景里作用很关键，很多改装后出现的部件松动、震动异响问题，往往就是因为缺少这类过渡连接件，直接硬连导致的。做三维建模的时候，要先把原车安装点的点云数据或者实测尺寸导入，

　　先确定四个安装孔的相对位置，再根据周边部件的避让空间确定垫板的外轮廓，不能为了加工方便就把轮廓做成规则矩形，不然很容易和周边部件发生干涉。厚度的确定要实际测量加装部件的安装座高度和原车安装位的深度差，预留0.1mm左右的压缩余量，保证安装后连接紧密，不会出现虚位。孔位的位置度公差要控制在0.1mm以内，不然批量生产的时候很容易出现安装对位困难的问题。另外垫板的两个安装面的粗糙度要控制在合理范围，太粗糙的话会导致实际接触面积不足，螺栓拧紧后摩擦力不够，长期震动下容易松动；太光滑的话又会增加不必要的加工成本。对于这类小尺寸的连接配件，建模的时候还要注意倒角的尺寸不能太大，不然会减少安装面的有效接触面积，降低连接的可靠性。在实际应用中，这类垫板除了用在摩托车改装场景，也可以参考这个结构设计思路，用到其他需要过渡连接、孔位适配的机械设备安装场景里，只要调整孔位间距、轮廓尺寸和厚度，就能适配不同的安装需求。
