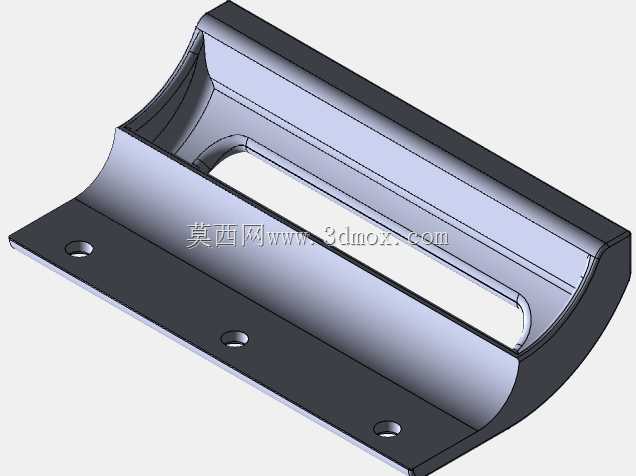

嵌入式弧形冰箱门拉手结构设计

　　日常商用及家用制冷设备的门体操作部件中，拉手是直接决定用户操作体验、门体密封可靠性的关键结构件，这款弧形嵌入式冰箱把手的设计，完全围绕制冷设备门体的实际使用场景展开，没有多余的装饰性结构，所有几何特征都服务于功能实现。从实际安装场景来看，这类把手主要适配厚度40-60mm的发泡冰箱门体，安装基准面为完全贴合门壳钣金的平面结构，三个安装孔沿把手长度方向等距排布，孔位轴线垂直于安装基准面，适配M4规格的自攻螺丝固定，安装时不需要在门体上开设大尺寸沉槽，仅需对应孔位预钻定位孔即可完成固定，安装边界完全控制在把手自身投影范围内，不会干涉门体内部的发泡层填充管路，也不会影响门封条的安装位置，避免了因拉手安装导致的门体密封漏冷问题。

　　从功能特性层面看，这款把手采用内凹式握持空间设计，握持区域的弧形曲面完全贴合成年人四指弯曲的自然弧度，握持深度控制在35mm，既保证了施力时手指有足够的勾持空间，不会出现滑脱问题，又不会因为突出门体过多导致运输过程中磕碰损坏，同时外边缘做了R3的圆角过渡，没有尖锐棱角，日常开关门操作时不会刮蹭衣物或者划伤使用者。把手的两端弧形过渡结构直接与门体表面顺滑衔接，没有突出的台阶，日常清洁门体时可以直接用抹布擦拭过把手表面，不会积存灰尘或者污渍，适配厨房、商用冷柜陈列区等需要频繁清洁的使用场景。

　　设计思路上，这款把手优先考虑了长期使用的结构强度，主体壁厚设计为2.5mm，握持区域的背部做了等距分布的加强筋结构，筋条高度8mm、厚度1.5mm，既可以保证长期反复施力握持时不会出现结构变形、断裂的问题，又能控制零件自身重量，降低材料成本。安装面的边缘做了0.5mm的内凹止口设计，安装后可以完全贴紧门壳表面，不会出现缝隙，避免清洁时水或者污渍渗入把手与门体的间隙中，长期使用也不会出现积垢发霉的问题。握持面的表面做了细微的防滑纹理处理，不需要额外增加防滑胶套，手上沾有水或者油污时也能稳定施力开关门，不会出现打滑脱手的情况。

　　从实际适配场景来看，这款把手不仅可以用在常规家用冷藏冷冻冰箱上，也可以适配卧式商用冷柜、立式展示柜、厨房低温操作台等各类制冷设备的门体结构，安装孔位的间距设计符合多数制冷设备门体的通用安装尺寸，替换旧件时不需要重新在门体上打孔，直接对应原有孔位即可安装，通用性较强。结构设计时也考虑了加工工艺适配性，如果采用ABS注塑加工，所有拔模角度统一设置为1.5度，没有倒扣结构，不需要复杂的抽芯模具结构，可以有效降低零件的加工成本；如果采用铝合金压铸加工，壁厚均匀性控制在合理范围内，压铸成型后不会出现缩孔、变形等问题，表面可以做喷塑、阳极氧化等处理，适配不同外观风格的制冷设备需求。

　　在实际使用过程中，这类嵌入式弧形把手相比外凸式的拉手，在设备堆叠运输、嵌入式安装场景下的优势非常明显，不会因为突出的结构导致安装时预留额外的安全间隙，也不会在搬运过程中因为碰撞导致把手断裂，同时内凹的握持结构可以让使用者施力方向完全垂直于门体平面，开关门时不会产生侧向的分力，长期使用也不会导致门体铰链出现偏移，有效延长门体密封组件的使用寿命。设计过程中也规避了很多传统拉手的常见问题，比如传统外装拉手容易在螺丝固定位置出现应力集中，长期开关门受力后螺丝孔位开裂，这款把手的固定孔位位置做了局部加厚处理，孔位周围增加了环形加强筋，分散螺丝锁紧时的压应力，同时也能分散开关门时的拉拽应力，长期反复使用也不会出现孔位开裂、把手松动的问题。
