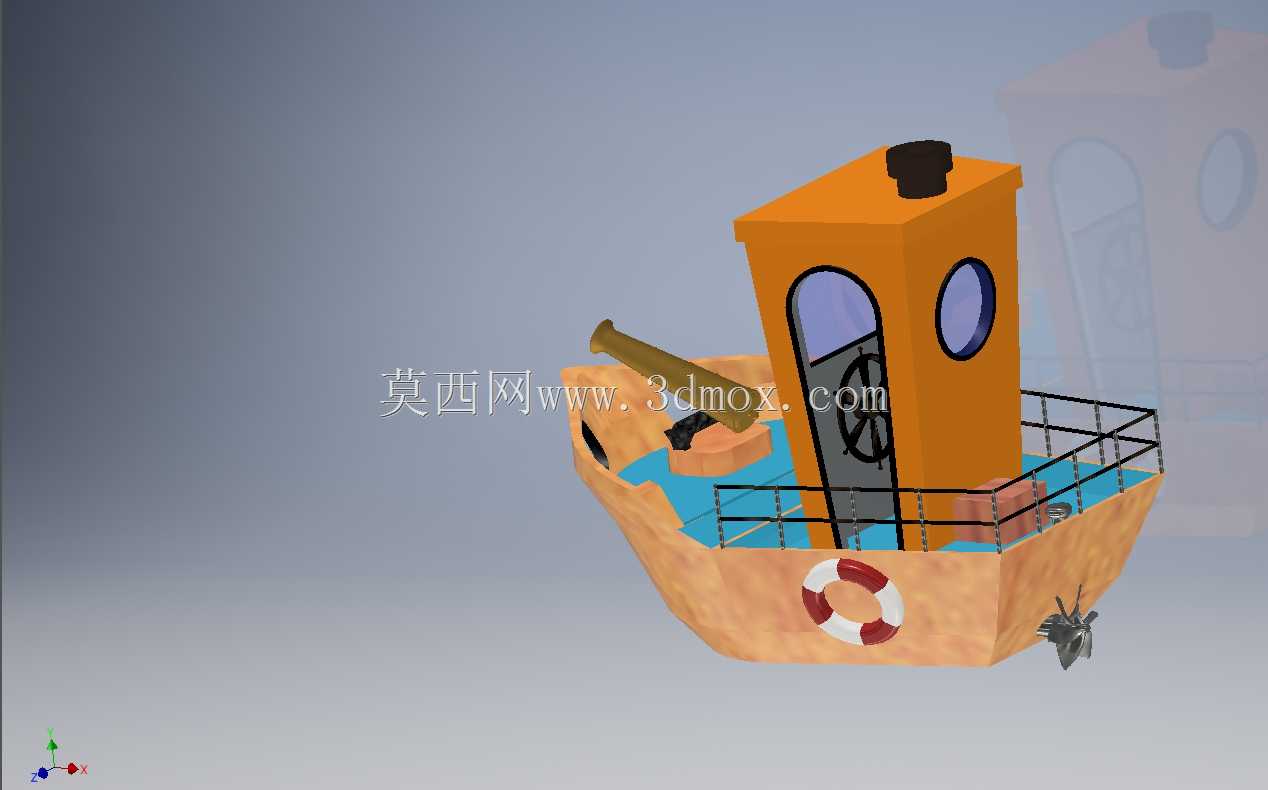

卡通风格拖船造型创意摆件三维设计

　　这款拖船造型的创意结构设计，最初的构思来源是近海小型作业拖船的功能特征做卡通化简化，整体没有采用真实船舶的复杂曲面放样逻辑，而是用规则几何体组合完成主体搭建，方便后续做3D打印或者桌面摆件的加工落地。从实际应用场景来看，这类简化的船舶造型既可以作为文创类桌面陈设，也能作为青少年船舶科普的具象展示载体，还能拆分后作为结构装配教学的入门练习案例，让初学者快速理解船体分舱、上层建筑布局、甲板附件安装的基础逻辑。

　　设计过程中优先考虑了结构的易加工性，船体外壳采用多段平面拼接的近似船型轮廓，没有做真实拖船的外飘舷弧和复杂龙骨结构，底部预留了螺旋桨安装的避让空间，螺旋桨采用简化的三叶结构，轴系直接贯穿船尾底板，不需要做复杂的轴封结构，降低装配难度。上层建筑的舱室采用长方体切角处理，正面设置拱形观察窗，侧面设置圆形舷窗，舱室顶部的烟囱做了圆角过渡，避免尖锐棱角带来的加工风险，舱室内部预留了船舵安装的空间，船舵采用轮式造型，直接固定在舱室前侧的甲板上，不需要做贯穿甲板的转向传动结构，符合摆件类产品的功能定位。

　　甲板区域的附件布局参考了真实作业拖船的配置，船首位置设置了简化的系缆桩造型，船中位置的舱室周围设置了栏杆结构，栏杆采用细圆柱阵列排布，高度控制在整体高度的十分之一左右，既还原了真实船舶的安全防护特征，又不会因为栏杆过细导致加工时容易断裂。船舷侧面挂载了红白相间的救生圈，救生圈采用圆环结构，厚度控制在3mm左右，挂载点直接固定在船舷外侧，不需要额外的挂载支架，简化了零件数量。船首位置还设置了一个简化的吊臂结构，吊臂采用圆柱加锥形炮头的造型，还原拖船的作业特征，吊臂底部设置了圆形基座，直接固定在甲板上，不需要做回转机构，符合摆件的静态展示需求。

　　从安装边界和尺寸控制来看，整体模型的长宽高比例控制在3:2:2.5左右，所有突出结构比如吊臂、螺旋桨、救生圈都没有超出船体的最大投影轮廓，避免摆放时出现磕碰损坏的问题。所有零件的壁厚都控制在2mm以上，满足FDM3D打印的最小壁厚要求，不需要额外添加支撑结构就能完成打印，零件之间的装配间隙控制在0.2mm，既可以采用卡扣连接，也可以直接用胶水粘接，适配不同的加工工艺需求。

　　设计时特意规避了真实船舶的复杂管路、电气、舾装等细节，只保留最具识别度的特征元素，让整体造型简洁可爱，同时结构逻辑清晰，没有多余的冗余结构。船体内部做了空心处理，既可以减少打印材料消耗，也可以在内部放置配重块，提升摆放时的稳定性，避免因为上层建筑重量过大导致重心不稳倾倒。舱室的观察窗和舷窗都做了内凹处理，不需要额外安装透明件，通过结构本身的层次就能体现出窗户的视觉效果，进一步减少零件数量，降低装配复杂度。

　　甲板表面做了简单的防滑纹理示意，没有做真实甲板的复杂凹凸结构，避免积灰难以清理，适合作为桌面陈设长期摆放。船尾的螺旋桨和舵叶都做了圆角处理，没有尖锐边角，即使作为儿童科普教具使用也不会出现划伤的风险。整体色彩搭配参考了常见的作业船舶配色，船体采用木色质感，舱室采用橙色，栏杆采用黑色，救生圈采用红白配色，色彩区分清晰，不需要复杂的分色处理就能获得较好的视觉效果，即使是单色打印后手动补色也能轻松完成。
