GRB插入式轴承SB201-8结构设计

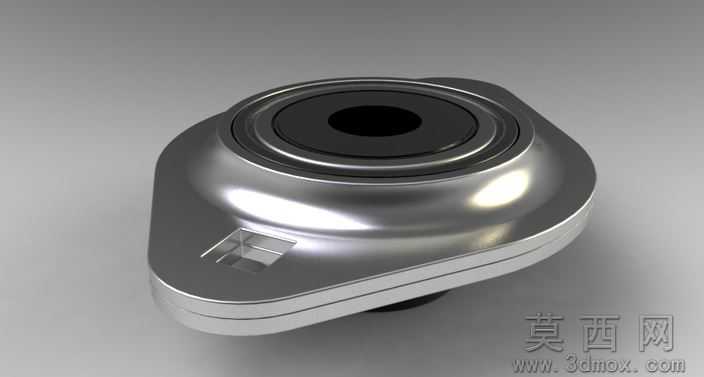

本模型为GRB插入式轴承SB201-8的三维数字化设计成果，建模阶段以实际工业应用的插入轴承实物测绘尺寸为基准，采用SolidWorks软件完成全参数化建模，对轴承的内圈、外圈、滚动体、密封结构以及带安装定位孔的菱形法兰座进行了1:1等比例还原，各部件的装配约束完全贴合实际轴承的装配逻辑，可实现内圈相对外圈的转动自由度模拟，同时保留了安装座上的定位卡槽、安装孔位等细节特征，模型几何拓扑结构规整，无破面、重叠面等建模缺陷，可直接用于后续的装配干涉检查、运动仿真以及工程图导出工作。渲染阶段采用金属材质物理渲染流程，为轴承的金属壳体赋予了抛光镀锌钢材的材质属性，调整了材质的粗糙度、金属度以及环境反射参数，还原出金属表面细腻的高光反射与磨砂质感，内圈的黑色密封件采用橡胶材质参数，模拟出橡胶材质的哑光漫反射效果，场景采用三点布光方案，主光突出轴承的曲面轮廓与金属光泽，辅光弱化阴影死黑区域，轮廓光勾勒轴承的边缘形态，最终渲染图清晰呈现出轴承的整体造型与细节特征。设计思路上，该插入轴承属于外球面轴承的衍生类型，菱形法兰座的设计可直接通过螺栓将轴承固定在设备机架平面上，无需额外加工轴承安装座，大幅降低设备装配的加工成本与安装难度，内圈的紧定结构可实现与传动轴的快速锁紧固定，适配不同公差的传动轴安装需求，内置的密封结构可阻挡外界粉尘、水汽进入轴承内部滚道，延长轴承在复杂工况下的使用寿命，整体结构紧凑、安装便捷，广泛应用于轻工机械、输送设备、食品机械等对安装空间有紧凑要求的传动支承场景。
