带安装支座的定滑轮组结构设计

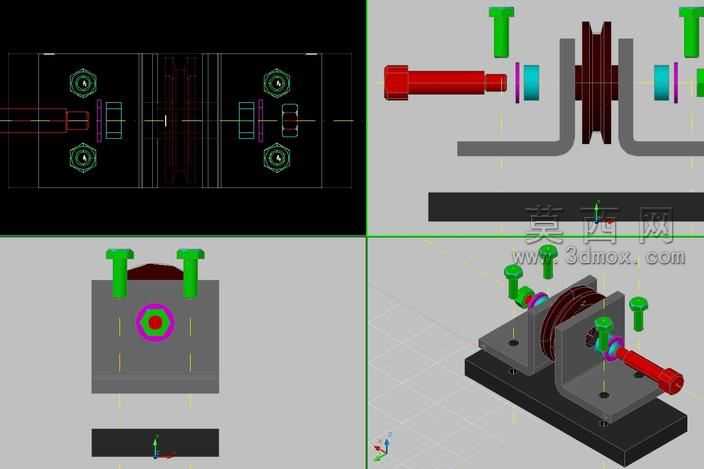

本作品为带安装支座的定滑轮组三维结构设计，整体采用模块化建模思路完成，首先在三维建模环境中完成基准轴、基准面的搭建，优先绘制滑轮主体的回转轮廓，通过回转特征生成带多道绳槽的滑轮本体，绳槽的弧度、深度均按照通用起重滑轮的受力标准设计，保证绳索运行时的贴合度与受力均匀性。建模过程中对滑轮中心的轴承安装位做了精细化处理，预留了标准轴承的装配间隙，同时设计了配套的轮轴、轴端定位结构，轮轴采用阶梯轴结构，两端设置螺纹段用于锁紧固定，避免滑轮运行过程中出现轴向窜动。支座部分采用板式焊接结构的建模逻辑，底板设置四个对称的安装沉孔，用于整体结构与安装基面的螺栓固定，两侧立板与底板做了加强筋结构设计，提升支座的整体抗载荷能力，避免受力时出现立板变形的问题。装配阶段采用自下而上的装配逻辑，依次完成支座定位、轮轴穿装、滑轮与轴承的配合安装、轴端紧固件装配，所有配合关系均按照实际机械装配的公差要求设置，转动副保留合理的活动间隙，固定副设置为完全约束，整体装配完成后可实现滑轮的顺畅转动。渲染阶段对不同部件做了材质区分，滑轮主体采用深灰色金属材质模拟铸铁质感，轮轴采用亮红色漆面金属材质区分结构，紧固件采用镀锌亮面金属材质，支座采用哑光钢材材质，通过不同材质的区分让整体结构的层级关系更加清晰，同时搭配正交视图与等轴测视图的展示角度，搭配工程图视角的线框展示，清晰呈现内部的装配关系与结构细节。设计过程中充分考虑了结构的实用性，整体结构可用于小型起重设备、导向传动场景，所有零件的尺寸均参考通用五金配件的标准参数设计，具备实际加工参考价值，同时对各部件的受力薄弱点做了结构加强，保证整体结构的强度与使用寿命。
