伺服传动用半透明塑料齿轮三维设计

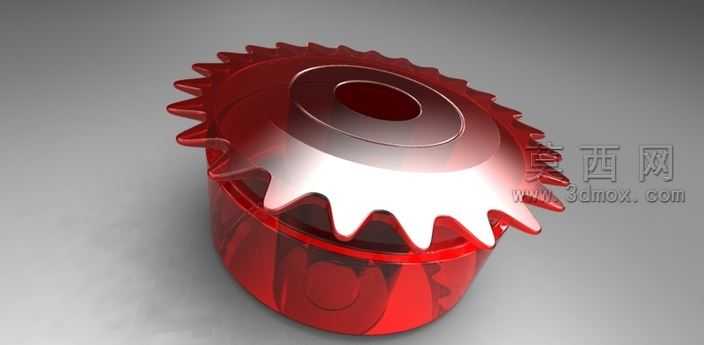

本作品为适配伺服传动场景设计的塑料齿轮三维模型，建模阶段以参数化设计逻辑为核心，先通过渐开线齿廓公式推导齿形关键参数，结合伺服传动的低负载、高转速运行特性，确定齿顶高、齿根圆角、模数等核心尺寸，保证齿形啮合时的顺滑度，避免传动卡顿。建模过程中先绘制齿轮的基准轴、分度圆、齿顶圆、齿根圆等基准特征，再通过扫描、阵列命令完成全部轮齿的构建，针对齿轮中心的安装轴孔，设计了适配伺服输出轴的公差配合尺寸，同时在轮毂与轮缘的过渡区域做了圆弧过渡处理，减少注塑成型时的应力集中问题。材质与渲染阶段，轮体主体采用半透明红色工程塑料材质，调整材质的折射度、粗糙度参数，还原聚甲醛类工程塑料的半通透质感，轮毂区域搭配银灰色金属质感材质，模拟金属嵌件的视觉效果，渲染时采用柔和的侧方打光，突出轮齿的轮廓细节与半透明材质的层次感，同时添加轻微的环境反射效果，让整体渲染效果更贴近真实零件的视觉表现。结构设计上，该齿轮采用轮缘与轮毂一体化的注塑结构，轮齿部分做了等厚设计保证注塑时的料流均匀，轮毂部分的厚度做了优化，既保证与伺服轴的连接强度，又控制整体零件重量，降低伺服运转时的转动惯量，适配伺服系统的快速响应需求。设计过程中充分考虑塑料零件的成型工艺特性，所有棱角位置均做了圆角处理，避免注塑时出现尖角缺料、应力开裂等问题，齿面的拔模斜度经过精准计算，保证零件注塑完成后可顺利脱模，同时不影响齿形的啮合精度。整体模型的尺寸精度控制在伺服传动所需的公差范围内，既可以用于伺服传动机构的虚拟装配验证，也可作为注塑模具设计的参考依据，通过三维渲染直观展现零件的材质效果与结构细节，为后续的生产加工、装配调试提供清晰的可视化参考。
