双导轨线性滑动凸轮执行机构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:576989
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构
  • 双导轨线性滑动凸轮执行机构

  这套线性滑动凸轮机构,核心是通过凸轮轮廓的轨迹约束,将旋转输入转化为滑台的可控直线往复运动,在自动化检测工位、小型物料分拣单元、精密位移调整场景中有着广泛的适配性。不同于常规丝杠传动的恒定速比特性,滑动凸轮可以通过型线的针对性设计,实现滑台在行程内不同区段的变速运动——比如在空载快进段提升移动效率,在靠近作业工位时自动降速保证定位精度,末端设置短暂停留区间满足检测、压装等工序的动作时长要求,这种运动特性是普通丝杠、同步带传动很难通过单一机构实现的。

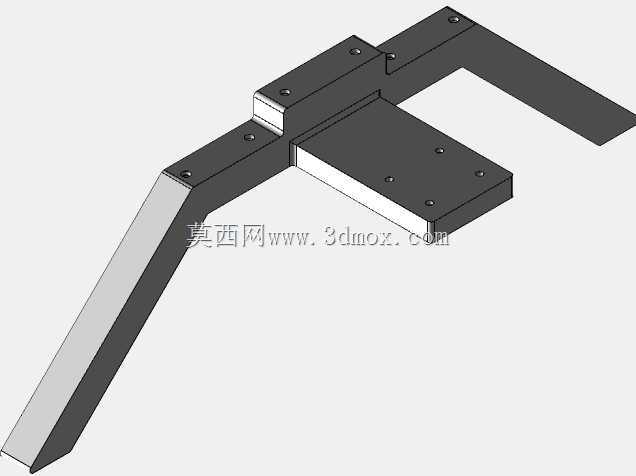

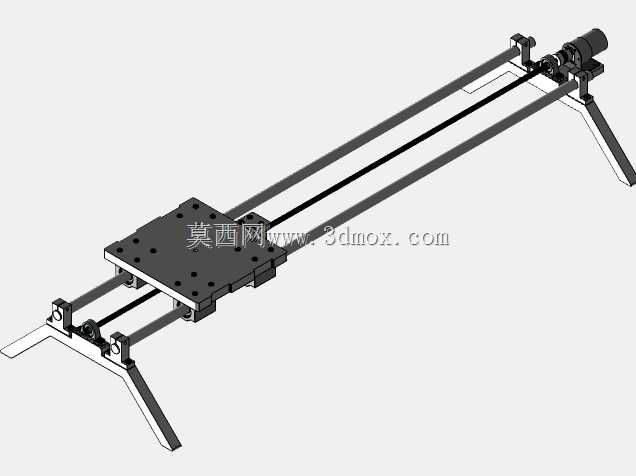

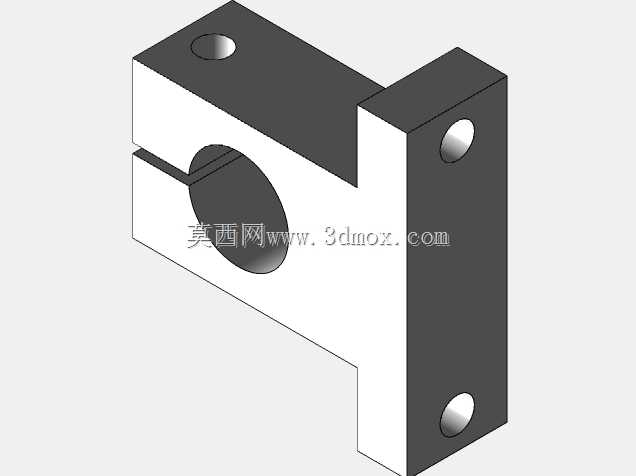

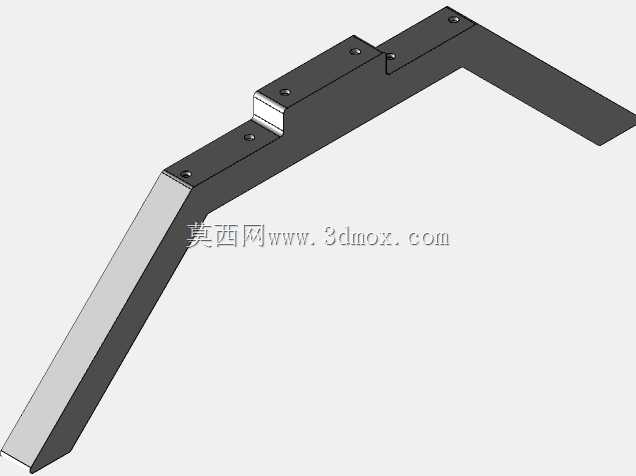

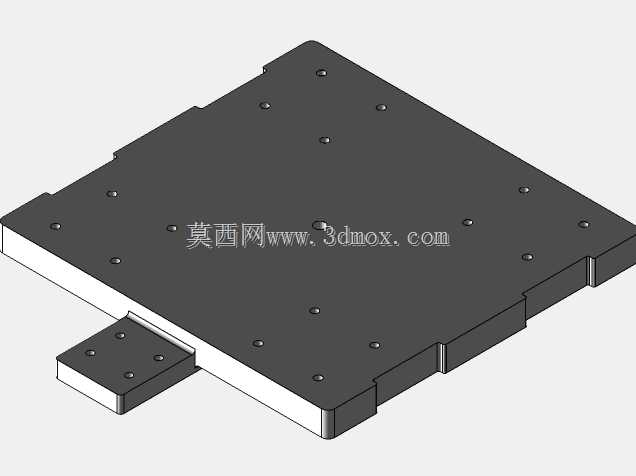

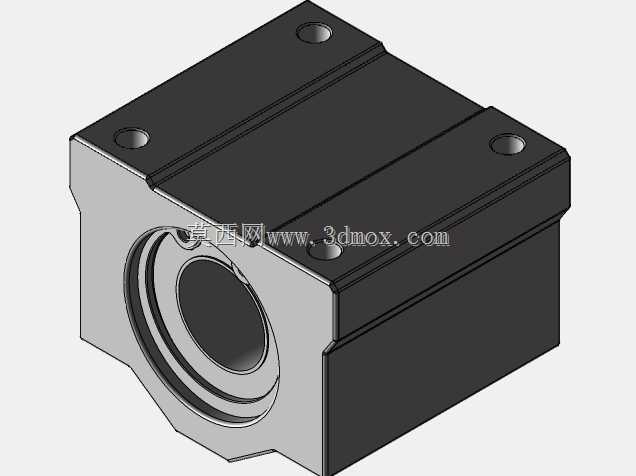

  从结构布局来看,整套机构采用平行双圆柱导轨作为承载导向基础,两根导轨平行度公差控制在0.02mm/100mm范围内,滑台通过四个对称布置的直线轴承与导轨配合,既可以承受滑台搭载负载带来的垂直方向弯矩,也能抵消凸轮传动过程中产生的侧向分力,避免运动卡滞。滑台台面采用标准孔阵布局,孔位间距符合通用工装安装的孔系规范,可以直接搭载检测传感器、小型夹爪、点胶头等执行末端,不需要额外加工过渡连接板,降低现场集成的改造成本。两端的支撑脚采用外扩式三角支撑结构,安装面预留沉头固定孔,可以直接固定在工业铝型材机架或者钢制工作台面上,支撑脚的高度设计预留了凸轮驱动端的安装空间,保证电机、凸轮轴组件安装后不会与安装基面产生干涉。

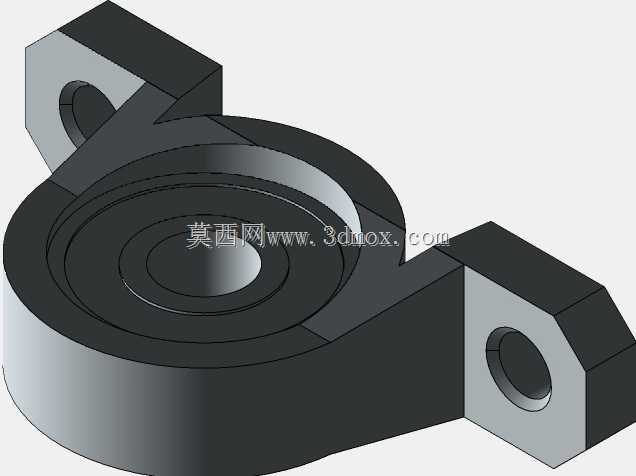

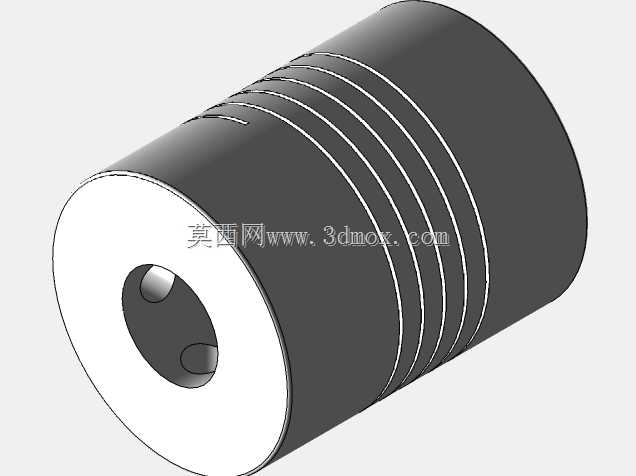

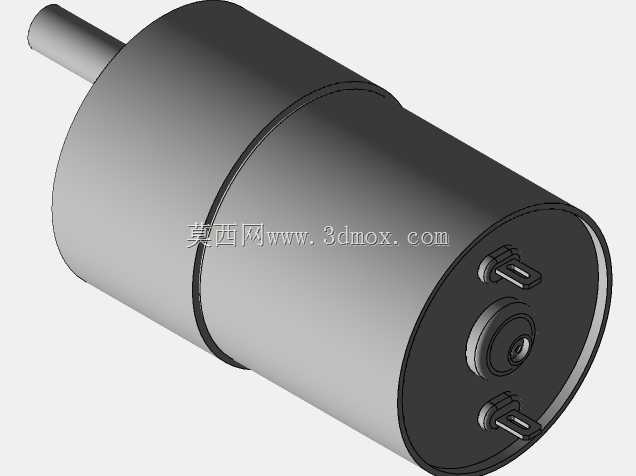

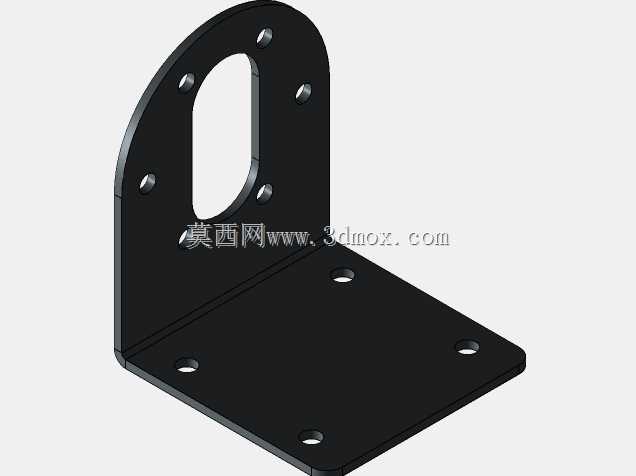

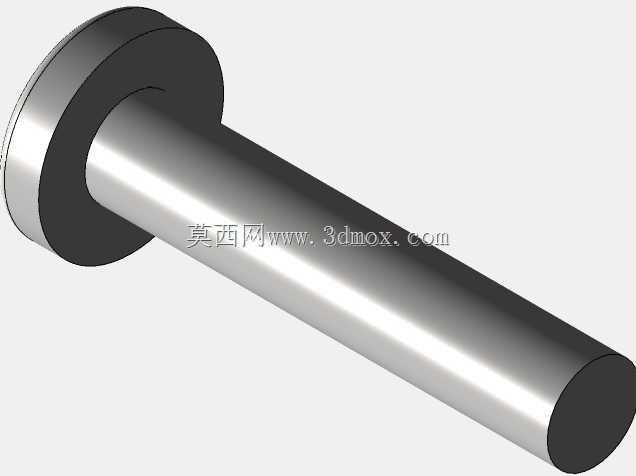

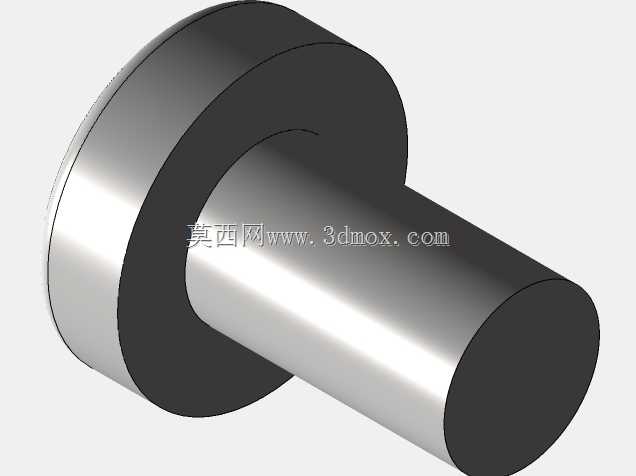

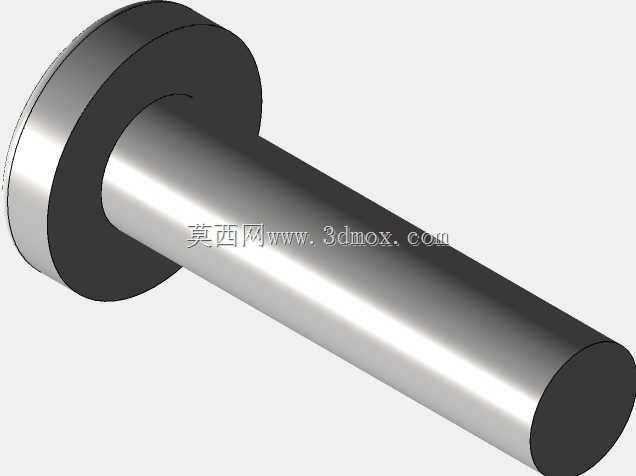

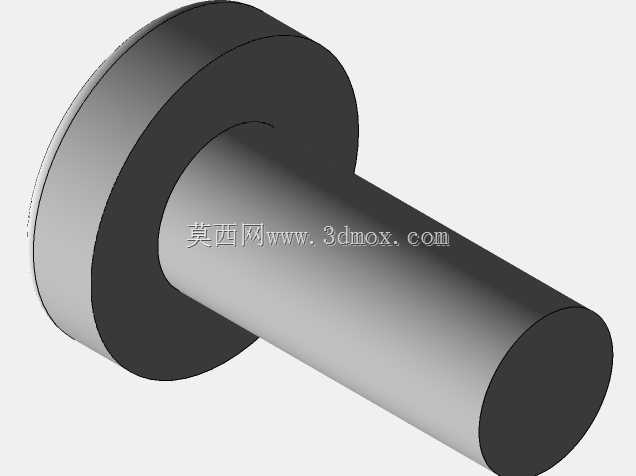

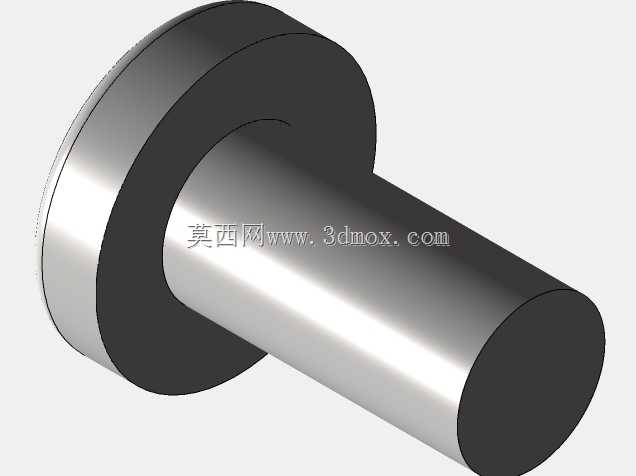

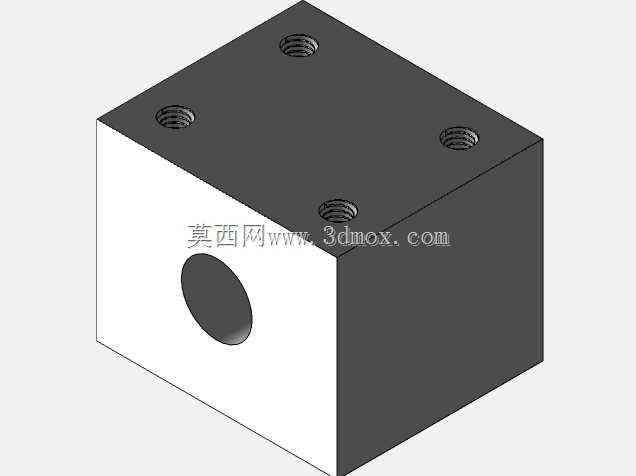

  设计过程中,凸轮与滑台的接触副采用了随动滚轮结构,替代传统的滑动摩擦接触,将接触形式转化为滚动摩擦,大幅降低长期运行的磨损量,滚轮内置微型深沟球轴承,配合间隙控制在0.01mm以内,既保证传动的响应灵敏度,也避免间隙过大带来的回程误差。驱动端的安装座采用分体式设计,轴承座与端盖分开加工,既方便凸轮轴的装配调试,也可以根据不同的驱动需求更换同步轮、联轴器等连接部件,适配步进电机、伺服电机甚至手动旋钮驱动的不同应用场景。行程限位方面,在导轨两端设置了硬限位挡块,挡块接触面粘贴聚氨酯缓冲垫,即使出现电控信号异常的情况,滑台超程移动时也能通过缓冲垫吸收冲击能量,避免刚性碰撞损坏凸轮型面或者导轨结构。

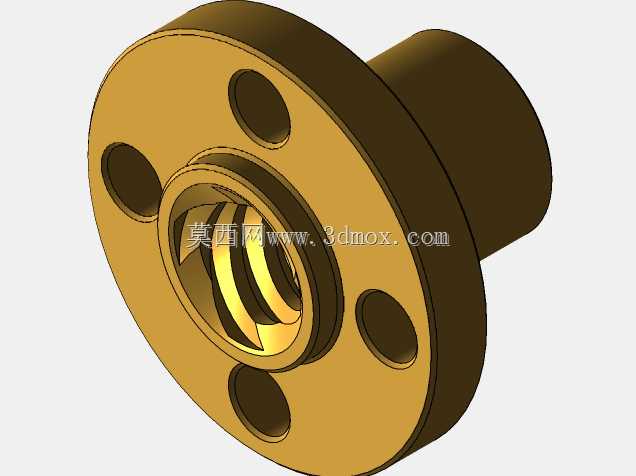

  从安装边界来看,整套机构的总长度根据500mm级丝杠适配的行程范围设计,滑台的有效运动行程覆盖常规小型自动化工位的位移需求,整体宽度控制在200mm以内,高度方向不超过150mm,属于紧凑型的线性执行单元,不会占用过多的设备安装空间。在实际选型适配时,需要注意滑台的负载上限与凸轮驱动转速的匹配关系:当驱动转速较高时,滑台的运动惯量需要与凸轮型线的压力角匹配,压力角设计控制在30度以内,避免出现自锁或者驱动力矩陡增的情况;如果用于低速重载场景,可以适当更换更大规格的随动滚轮,提升接触副的承载能力。日常维护层面,导轨表面需要定期涂抹锂基润滑脂,凸轮与滚轮的接触面可以少量涂抹二硫化钼润滑脂,减少摩擦损耗,整套机构没有复杂的油路或者气路结构,维护门槛较低,适合教学实验、小型自动化设备开发、非标工位改造等场景使用,结构件大多采用标准型材与通用机加工件,加工难度低,备件替换方便,不需要定制特殊规格的零部件。
