电缆凸轮传动控制机构结构设计

　　这套电缆凸轮机构是小型电控执行系统里的核心传动部件，主要应用在桌面级小型自动化设备、教学实训机器人平台、小型线缆牵引输送工位这类需要精准控制线缆走位、同步传递动力的场景里，很多做学生竞赛机器人、小型非标线缆处理设备的结构工程师，在做走线布局和动力同步传输的时候，都会用到这类凸轮配合导轮的结构，它能把电机的旋转运动转化成线缆的定距牵引、往复排线动作，避免线缆在输送过程中出现堆叠、拉扯、错位的问题。

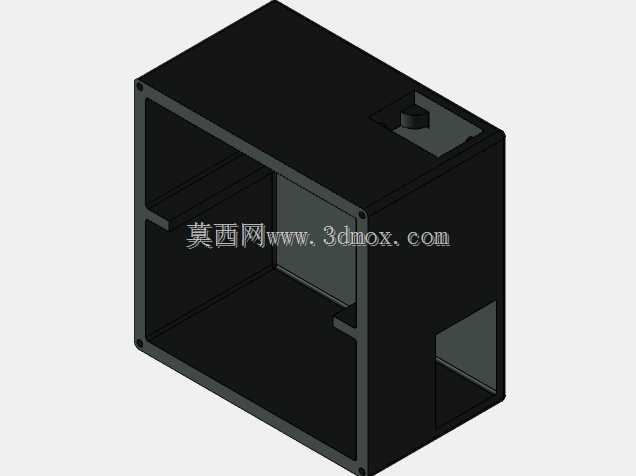

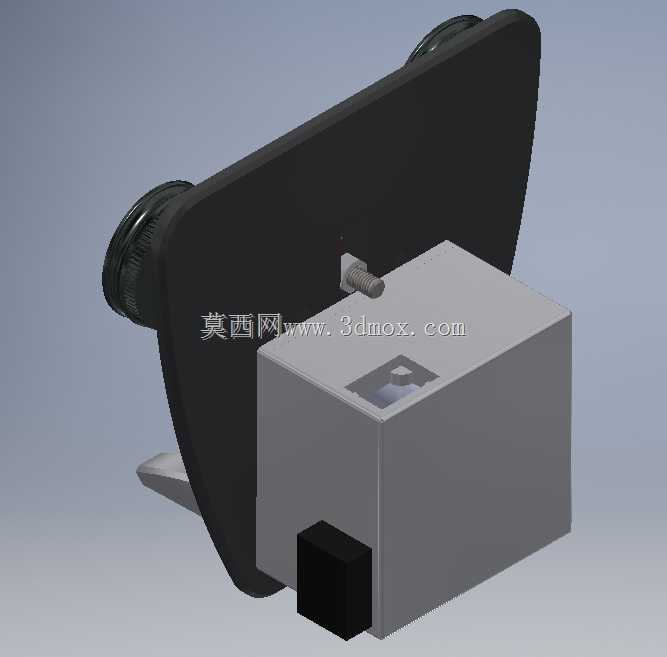

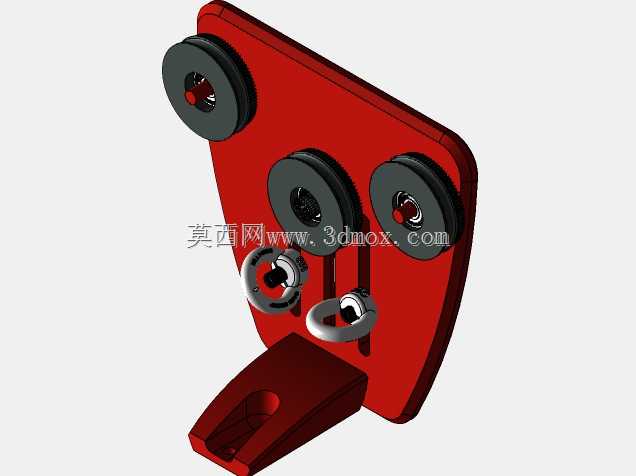

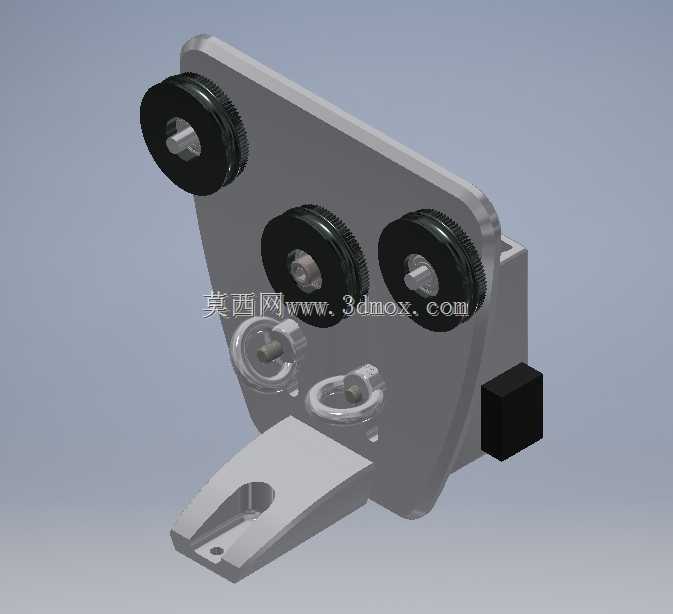

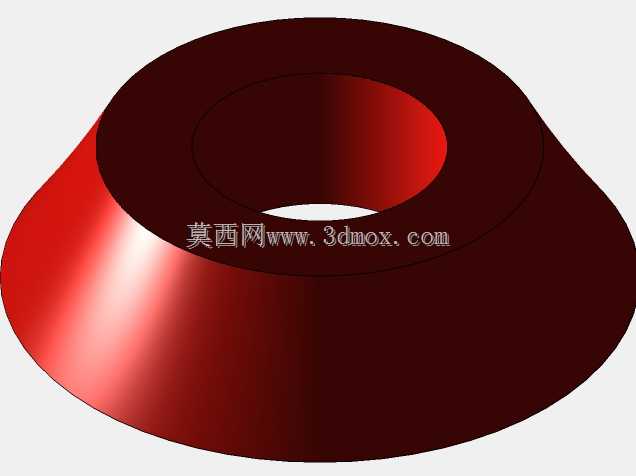

　　从实际功能来看，这套机构集成了三个带防滑槽的导轮、两个过线定位柱、一个安装固定底座，还有配套的动力输入连接位，三个导轮呈三角排布，其中两个导轮带啮合齿结构，能和动力输入轴的齿轮配合传递扭矩，剩下的一个导轮做张紧导向用，两个金属质感的过线柱是用来给电缆做换向定位的，能让电缆在进入导轮组之前保持固定的入线角度，不会因为入线偏斜导致导轮磨损不均或者电缆打滑。底座上的延伸安装脚带沉头安装孔，是用来把整个机构固定在设备的安装基板上的，侧面的方块结构是电气元件的安装位，用来放置驱动控制相关的模块，不用额外在设备面板上找位置装控制板，能节省不少安装空间。

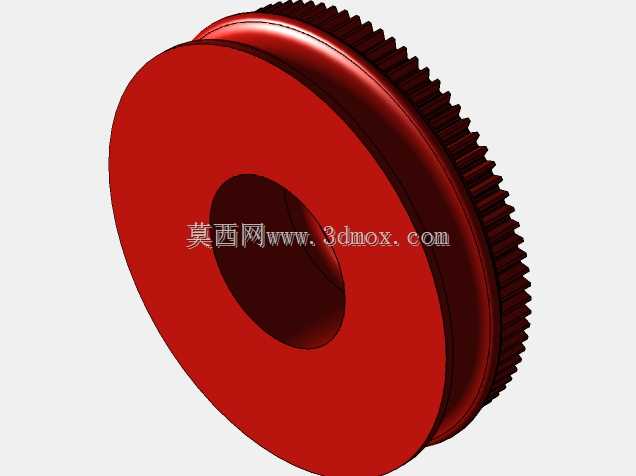

　　做这套结构设计的时候，首先考虑的是线缆牵引的同步精度，导轮的槽宽是按照常用的小直径控制电缆外径做的匹配，槽深刚好能卡住电缆外径的三分之一，既不会因为槽太浅导致电缆脱槽，也不会因为槽太深压伤电缆的外绝缘层。两个带齿的导轮模数选的是小型传动常用的0.5模，齿形做了渐开线标准齿，和配套的驱动齿轮啮合间隙控制在0.1mm以内，正反转的时候不会有明显的回差，保证电缆牵引的距离精度能控制在0.5mm以内，满足小型设备对线缆走位的精度要求。过线柱的顶部做了圆弧翻边，没有尖锐的棱角，电缆在上面滑动的时候不会刮破绝缘皮，柱体本身是可以绕自身轴线转动的，能把滑动摩擦变成滚动摩擦，减少电缆输送过程中的阻力，也能降低柱体和电缆的磨损速度，延长整套机构的使用寿命。

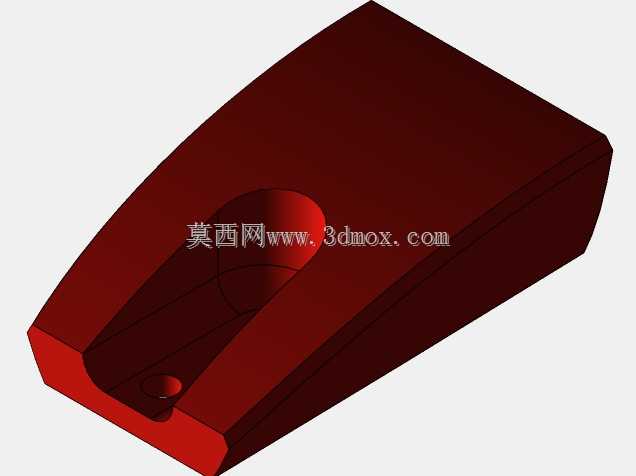

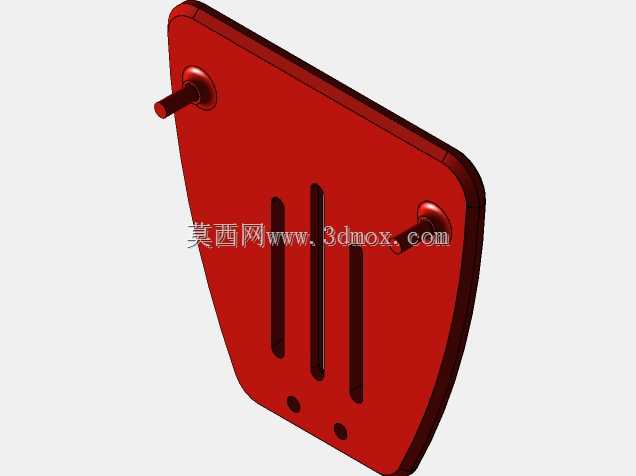

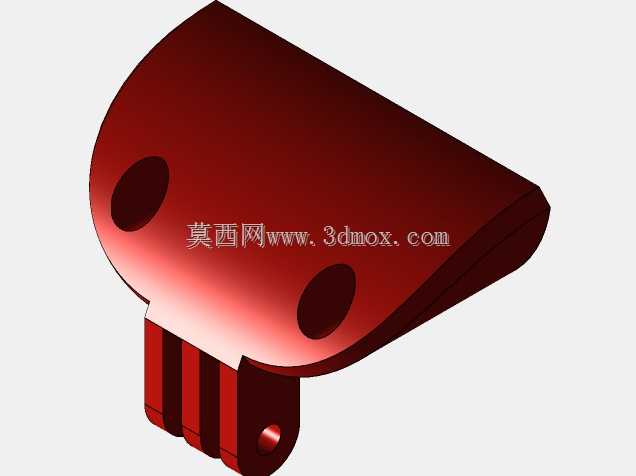

　　安装边界这块，整个机构的主体安装板是带斜角的异形结构，不是规则的矩形，最宽处的横向尺寸大概在120mm左右，纵向从安装脚的最底端到导轮的最顶端高度大概在100mm，厚度方向因为导轮是突出安装板表面的，整体最大厚度在45mm左右，安装的时候要注意在安装基板上预留对应的避让空间，尤其是导轮旋转的圆周范围内，不能有其他结构件干涉，三个导轮的中心距是按照传动比要求严格计算的，两个啮合导轮的中心距误差不能超过0.05mm，不然会出现啮合过紧卡滞或者啮合过松跳齿的问题。安装脚的沉头孔是适配M4规格的内六角螺丝的，两个安装孔的中心距是60mm，固定的时候要在安装板和设备基板之间加0.2mm的调整垫片，方便调整啮合间隙，不用反复拆装整个机构。

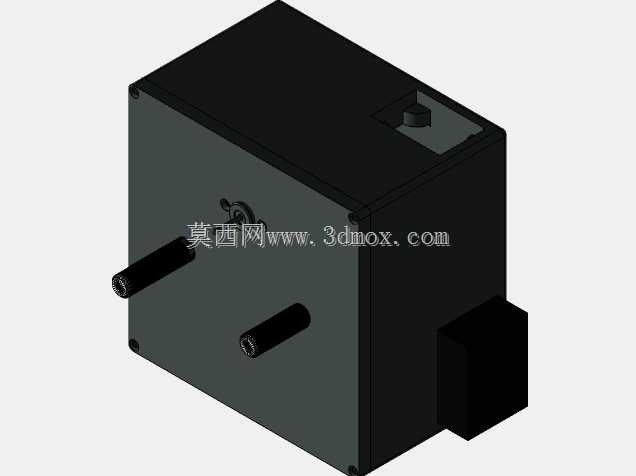

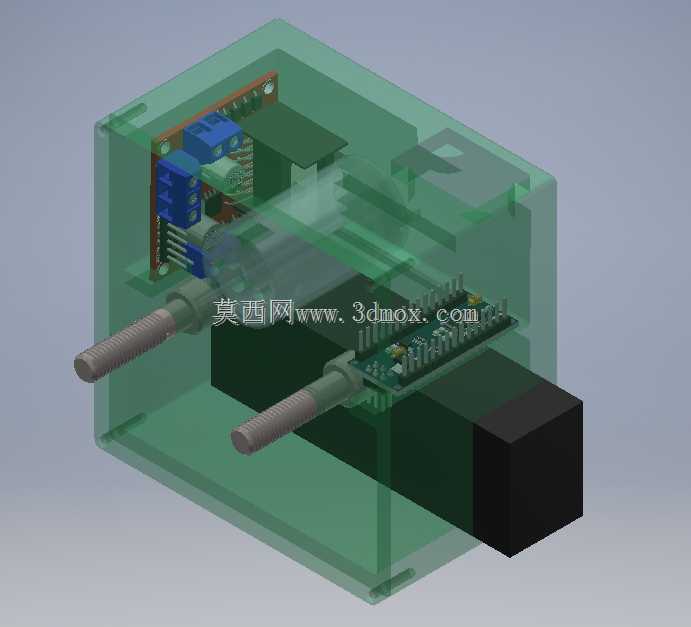

　　实际使用的时候，动力从其中一个带齿导轮的轴端输入，通过齿轮啮合带动另一个带齿导轮同步反向旋转，电缆从两个啮合导轮之间的缝隙穿过，靠导轮和电缆外皮之间的摩擦力带动电缆向前输送，张紧导轮可以通过调整轴的安装位置来改变对电缆的压紧力，针对不同外皮材质的电缆调整合适的压力，既能保证足够的牵引力不打滑，也不会压坏电缆内部的线芯。侧面的电气安装位刚好能放下小型的直流电机驱动板和控制模块，接线的时候可以直接把电机线焊在驱动板上，不用走很长的引线，减少信号干扰的问题，整个机构的所有转动部位都预留了轴承安装位，导轮和安装板之间是通过微型轴承连接的，转动阻力很小，用小型直流电机就能驱动，不需要搭配大扭矩的减速电机，能降低整套设备的成本和重量。

　　很多工程师在做这类线缆牵引机构的时候，容易忽略导轮槽的表面粗糙度处理，这套结构里导轮槽的表面粗糙度要求是Ra1.6，太光滑的话摩擦力不够容易打滑，太粗糙的话会加快电缆外皮的磨损，这个粗糙度值是经过实际测试选的，适配常见的PVC外皮控制电缆，能在保证牵引力的前提下把磨损降到最低。还有过线柱的转动阻尼，设计的时候控制在0.01N·m以内，电缆轻轻拉动就能带动过线柱转动，不会因为阻尼太大把电缆拉变形。整个安装板的材质选的是6061铝合金，做了阳极氧化处理，重量轻而且强度足够，不会因为长期受力出现变形，导轮的材质用的是POM工程塑料，自润滑性能好，和铝合金轴配合的时候不用额外加润滑油，能保持机构内部清洁，不会因为油污沾到电缆上影响后续的工序。
