DIY数控设备用T8规格500mm长度梯形丝杠

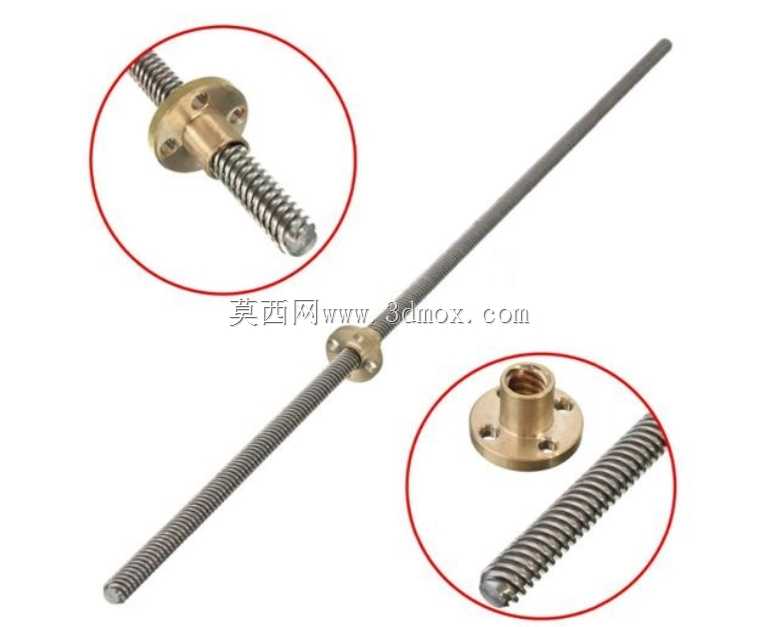

　　在桌面级数控加工与增材制造设备的搭建过程中，直线传动部件的选型直接决定了设备的运动精度与运行稳定性，T8规格的梯形丝杠是这类轻量化数控场景中应用最广泛的传动元件之一，本次建模的500mm长度规格丝杠，正是针对中小型DIY CNC雕刻机、桌面级FDM 3D打印机的Z轴传动需求设计，也可适配小型自动化滑台、线性位移机构的传动需求。从实际应用场景来看，这类梯形丝杠多用于低速、轻载的直线传动工位，相比滚珠丝杠，梯形丝杠的结构更简单，加工与装配门槛更低，自锁特性也能在垂直轴传动场景下避免断电坠滑的问题，非常适合个人DIY设备、教学实训装置、小型非标自动化设备的传动单元使用，不需要额外加装制动结构就能满足垂直工位的安全需求，

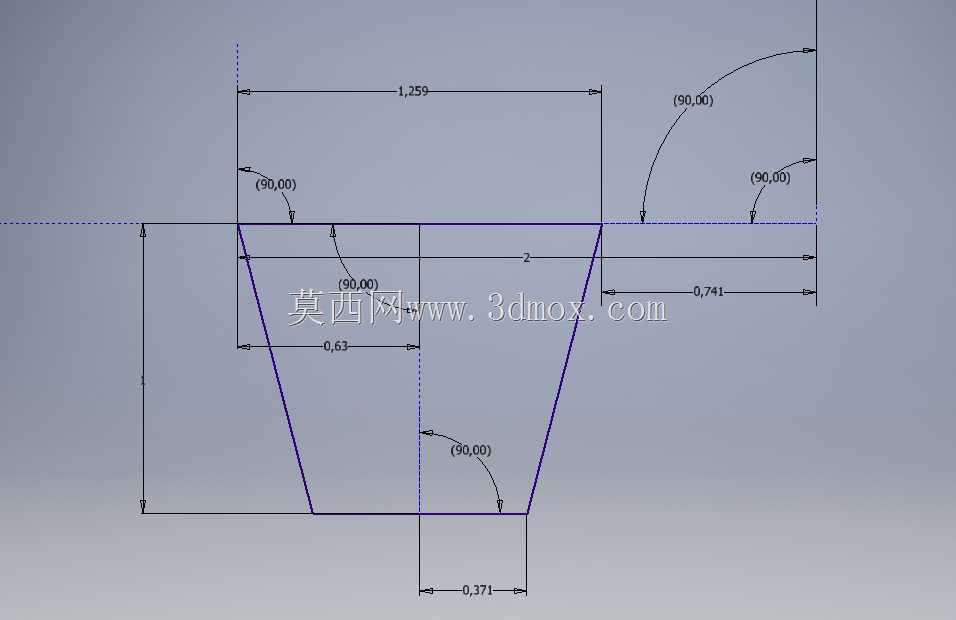

　　大幅降低了设备的整体搭建成本与装配复杂度。从设计思路来看，建模过程完全围绕实际加工与装配的边界条件展开，首先确定丝杠的公称直径为8mm，匹配市面上通用的T8铜螺母、POM消隙螺母的安装尺寸，不需要额外定制配套螺母，用户可以直接采购标准件完成装配；丝杠总长度设定为500mm，适配中小型桌面设备的有效行程需求，两端的轴颈尺寸按照常用的支撑座安装标准预留，既可以搭配KFL08系列立式支撑座做两端固定安装，也可以根据实际安装空间做一端固定一端支撑的装配方案，适配不同机架的安装布局。丝杠的牙型采用标准梯形螺纹设计，导程根据DIY设备的常用需求匹配通用规格，螺纹牙型的建模严格遵循机械设计手册中的梯形螺纹公差要求，牙侧角、牙顶间隙、

　　螺纹大中小径的尺寸都符合实际加工的公差范围，用户如果需要根据自身设备的传动比需求调整导程，也可以在现有模型的基础上直接修改螺纹扫描路径的参数，快速衍生出不同导程的同规格丝杠模型，不需要重新搭建整体模型框架。从安装边界来看，500mm的总长度在安装时需要注意，丝杠的有效行程需要根据两端支撑座的安装位置预留余量，避免螺母运动到行程末端时与支撑座发生干涉；丝杠的径向跳动公差按照轻量化设备的使用要求控制，建模时保证丝杠的同轴度，避免实际加工后出现转动卡滞、运动阻力不均的问题；如果用于3D打印机Z轴传动，搭配消隙螺母使用时，可以通过调整螺母的预紧力消除反向间隙，提升打印层厚的控制精度，避免出现层纹不均、Z轴错位的打印缺陷；

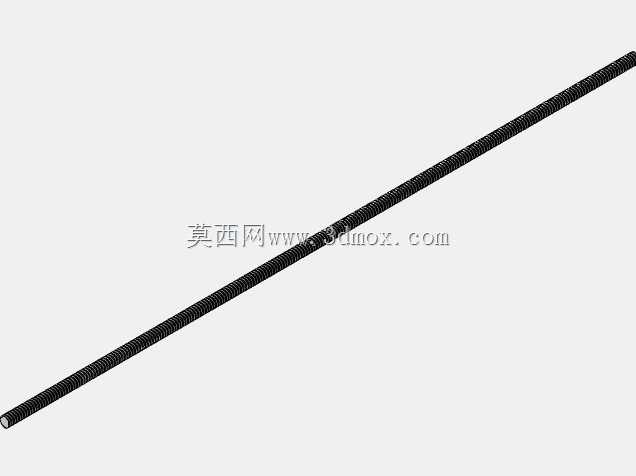

　　如果用于小型CNC雕刻机的传动，需要根据切削负载确认丝杠的临界转速，500mm长度的T8丝杠在两端固定的安装方式下，临界转速完全满足桌面级雕刻机的低速进给需求，不会出现共振问题。在实际装配过程中，这类丝杠的安装不需要复杂的专用工装，只需要保证两端支撑座的同轴度，将丝杠与配套螺母预装后锁紧支撑座的固定螺丝，再手动转动丝杠确认全程无卡滞点即可完成装配；日常维护只需要定期在螺纹表面涂抹润滑脂，就能降低螺纹磨损，延长使用寿命，相比其他直线传动部件，后期维护成本极低。建模过程中还考虑了不同用户的使用需求，模型的螺纹部分采用参数化建模方式构建，所有尺寸都可以通过参数直接调整，用户如果需要更长或者更短的同规格丝杠，只需要修改丝杠的长度参数，螺纹部分会自动更新，不需要重新绘制螺纹扫描路径；两端的安装轴颈也预留了修改空间，可以根据用户选用的不同支撑座、联轴器规格调整轴径与键槽尺寸，适配不同的安装场景。从实际使用的反馈来看，T8梯形丝杠在桌面级DIY设备中的适配性极强，不管是3D打印机的Z轴升降，还是小型CNC的X/Y轴进给，或是小型点胶机、测试设备的位移滑台传动，都能稳定满足使用需求，500mm的长度规格刚好覆盖了大部分桌面设备的行程需求，既不会因为长度过短限制设备加工幅面，也不会因为长度过长导致丝杠刚性不足、转动时出现甩动的问题。
