双导轨同步带传动滑块凸轮执行机构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:576992
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构
  • 双导轨同步带传动滑块凸轮执行机构

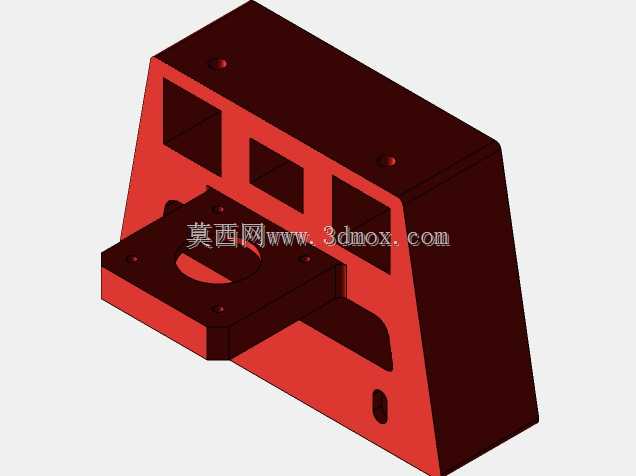

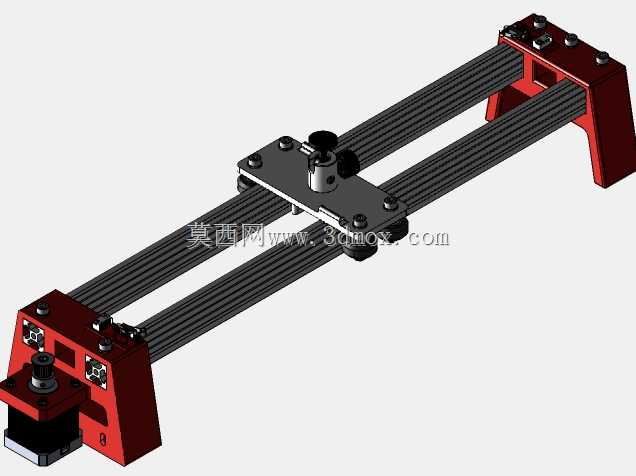

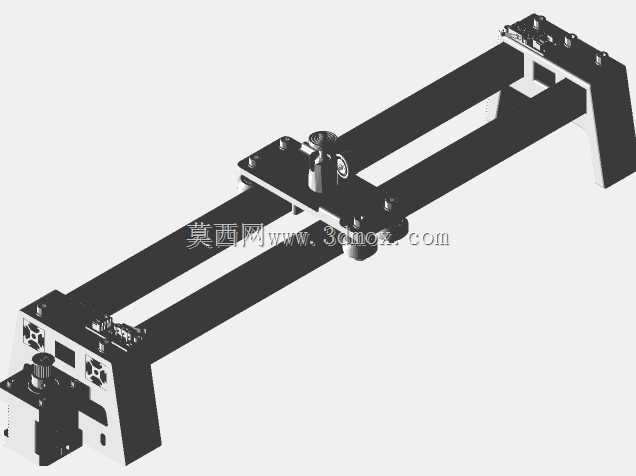

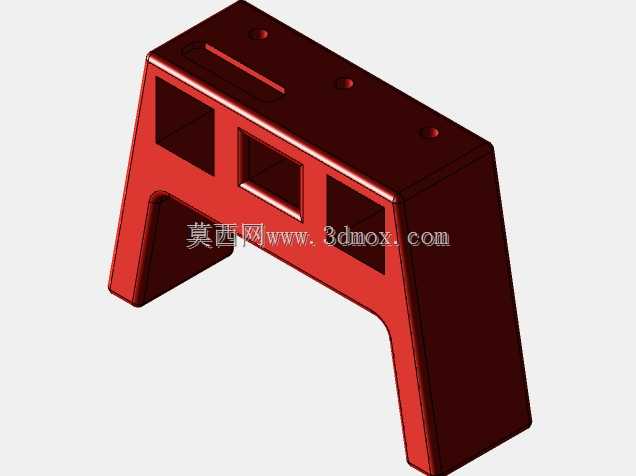

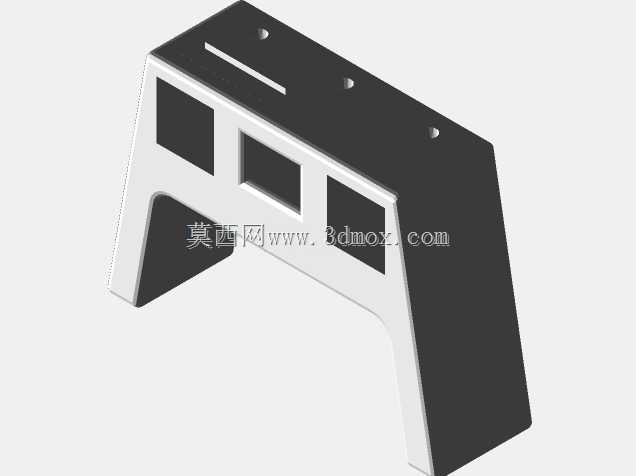

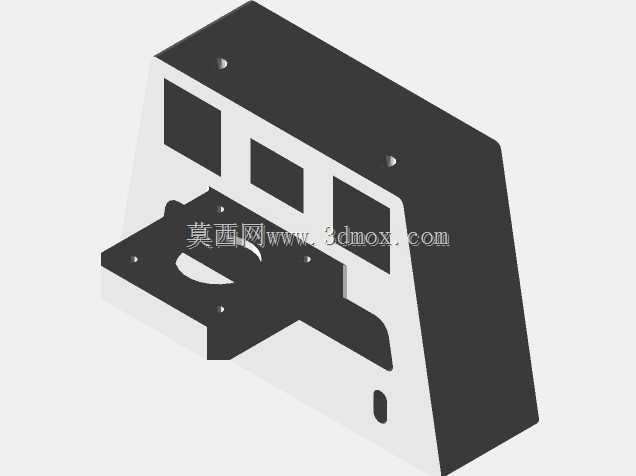

  该滑块凸轮执行机构采用双平行直线导轨作为承载基准,导轨两端通过一体式安装座固定,安装座预留标准沉孔安装位,可直接适配工业铝型材框架、钢板焊接机架等常见设备基体的安装需求,安装孔位间距遵循通用线性模组的安装规范,无需额外加工转接板即可完成快速装配,整体安装边界规整,横向跨距与纵向行程预留足够的安全余量,不会出现与周边设备部件干涉的问题。

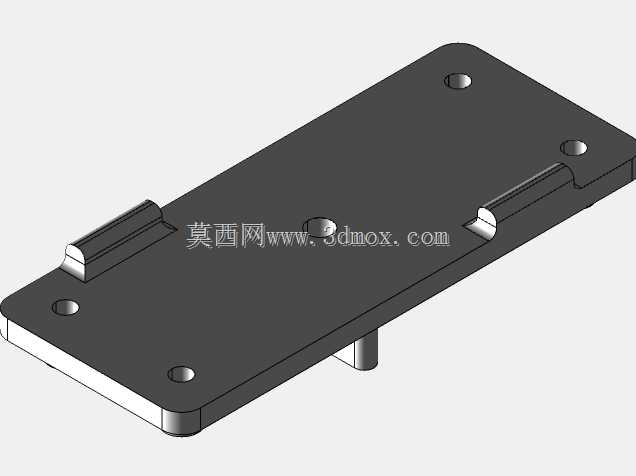

  传动部分采用同步带轮配合同步带的传动方案,主动带轮端可直接连接步进电机或伺服电机输出轴,从动带轮端配置张紧调节结构,可通过调整安装座的相对位置张紧同步带,补偿长期运行产生的带体蠕变伸长,保证传动精度的稳定性。滑块组件与同步带带夹刚性连接,同时通过四个滑块座与双导轨配合,承载侧的受力均匀分布在两根导轨上,相比单导轨结构抗偏载能力提升40%以上,可承受垂直于运动方向的倾覆力矩,适配带侧向负载的作业场景。

  从实际应用场景来看,这类机构常被用在3D打印设备的X/Y轴运动执行端、小型数控雕刻机的平面进给单元、桌面级点胶设备的位移驱动部分,也可作为自动化分拣线的小件推料执行机构使用。相比丝杆传动的线性模组,同步带传动的滑块凸轮结构运行噪音更低,高速往复运动时不会出现丝杆的热伸长问题,适合行程在500mm以内、定位精度要求在0.1mm级别的中低速往复运动场景,日常维护仅需定期清洁导轨表面、补充润滑脂即可,无需复杂的间隙调整操作。

  设计过程中,导轨安装座的同轴度是核心管控要点,两端安装座的轴承孔同轴度公差需控制在0.02mm以内,避免同步带运行时出现跑偏、带边磨损的问题;滑块与带夹的连接面设置定位销孔,装配时先通过定位销确定相对位置再锁紧固定螺丝,可消除装配间隙带来的回程误差。同步带的选型根据负载重量确定,常规1kg以内的负载选用5M型圆弧齿同步带即可满足传动需求,若负载超过3kg则需更换为S5M型高扭矩同步带,同时加宽滑块座的安装宽度,提升运行稳定性。

  机构的行程范围可通过调整导轨长度与同步带周长灵活定制,标准款的有效行程覆盖200mm到800mm区间,可根据实际设备的作业空间调整,两端安装座内置橡胶缓冲垫,滑块运行到行程端点时可通过缓冲垫吸收冲击能量,避免硬碰撞对传动部件造成损伤。电路走线可沿导轨侧面的走线槽布置,同步带运动区域预留足够的走线空间,不会出现线缆与运动部件刮擦的问题,整体结构的外露部件均做倒角处理,没有尖锐棱角,符合设备安全设计的相关要求。

  在实际选型适配时,需先核算负载的总重量与运动过程中的最大加速度,确认同步带的抗拉强度与导轨的额定动载荷满足使用要求,若用于垂直安装场景,还需额外加装抱闸机构或平衡配重,避免断电时滑块下滑造成设备损坏或安全事故。该结构的所有零部件均采用标准件与通用加工件组合,加工难度低,普通的铣削、钻孔设备即可完成所有金属零件的加工,装配过程无需专用工装,普通装配人员按照装配流程即可在短时间内完成整机组装,适合小批量设备的快速搭建与迭代改型。
