双轴同步线性滑台位移执行机构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:576993
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构
  • 双轴同步线性滑台位移执行机构

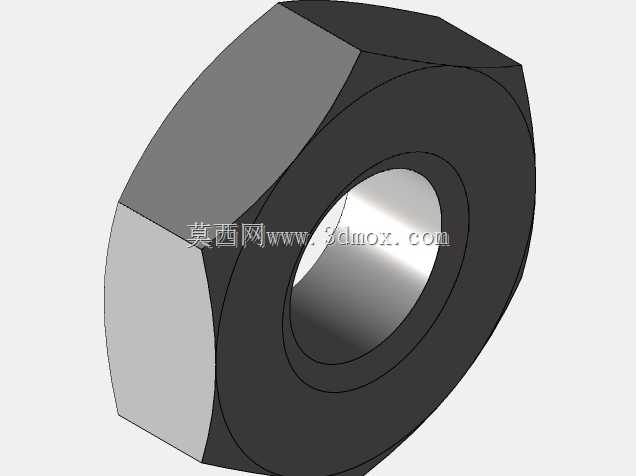

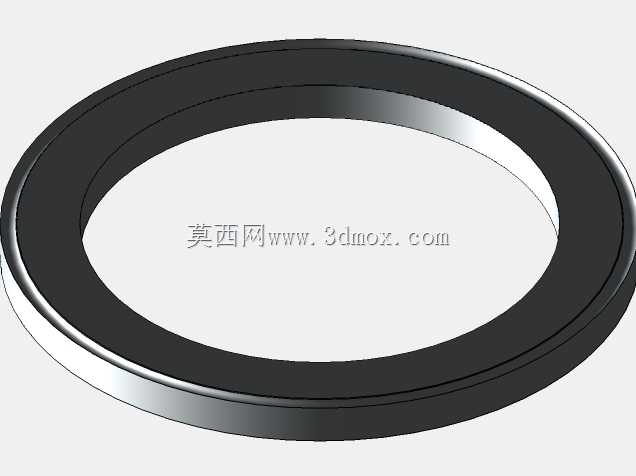

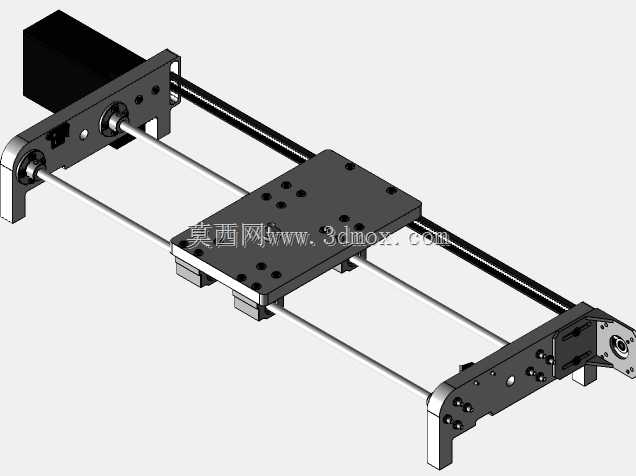

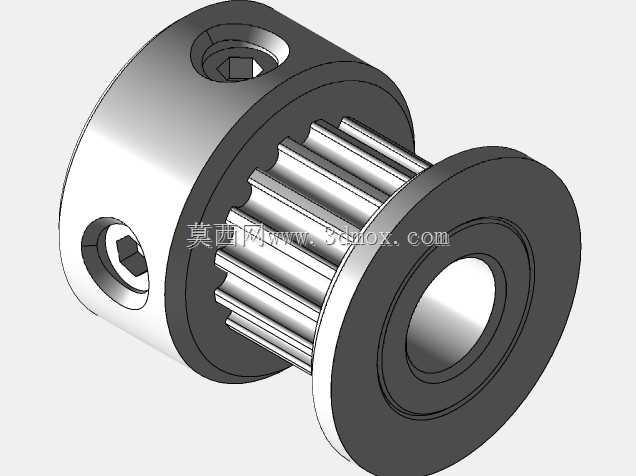

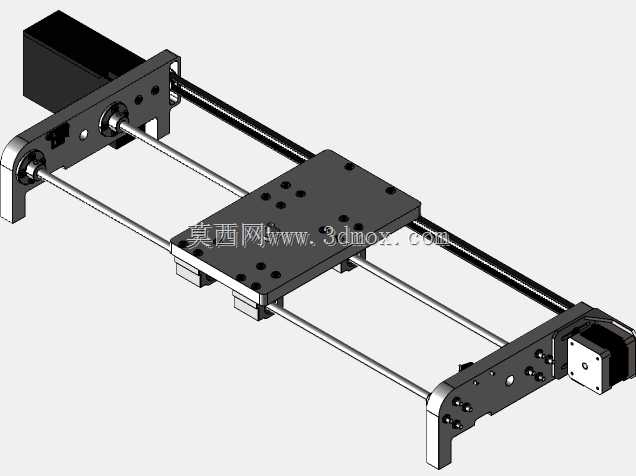

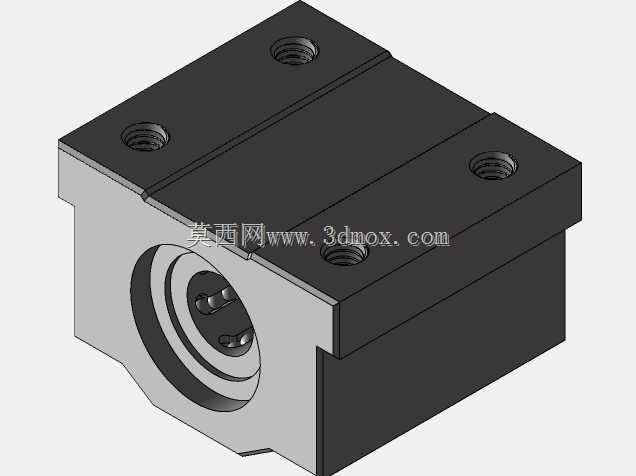

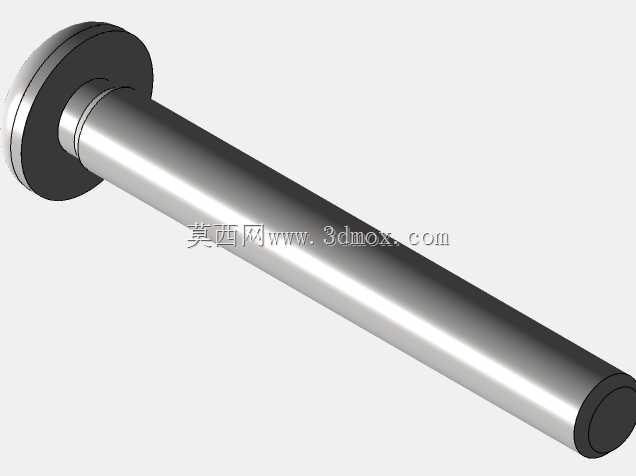

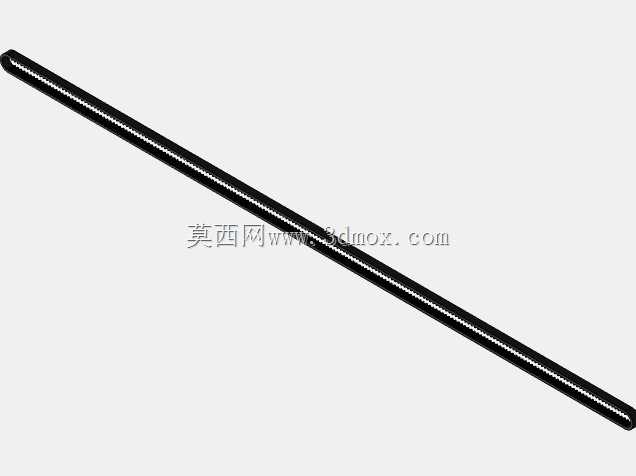

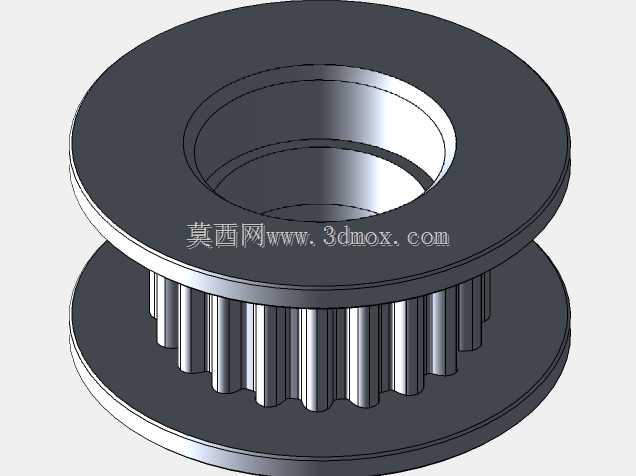

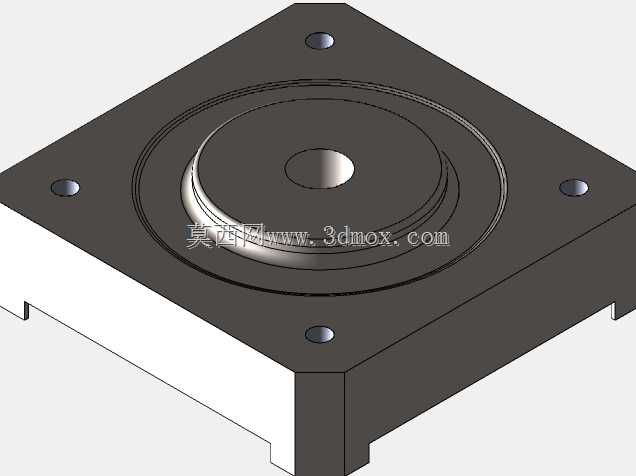

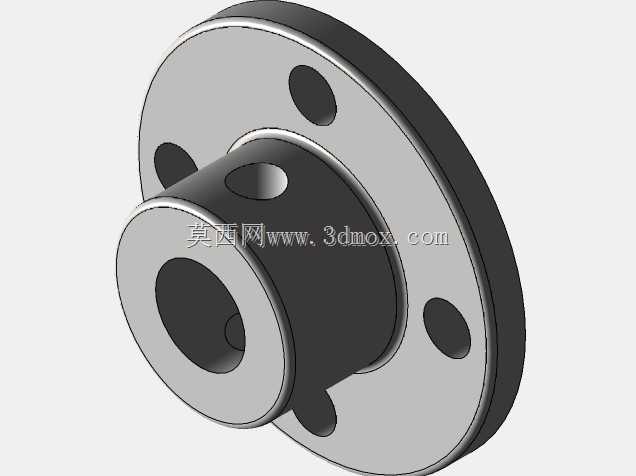

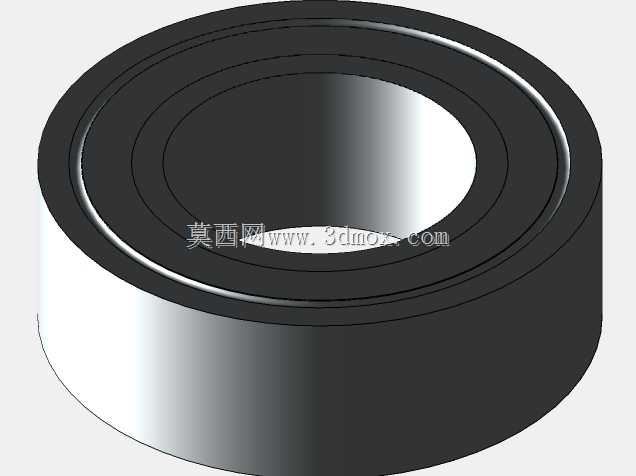

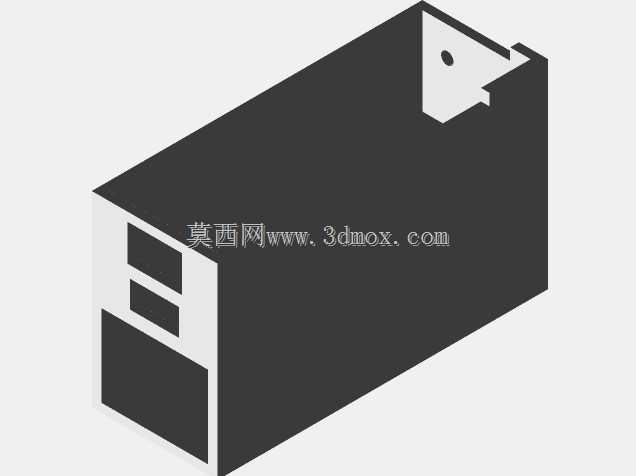

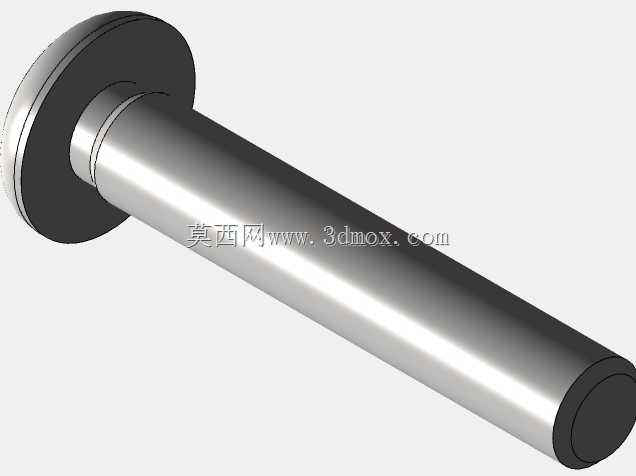

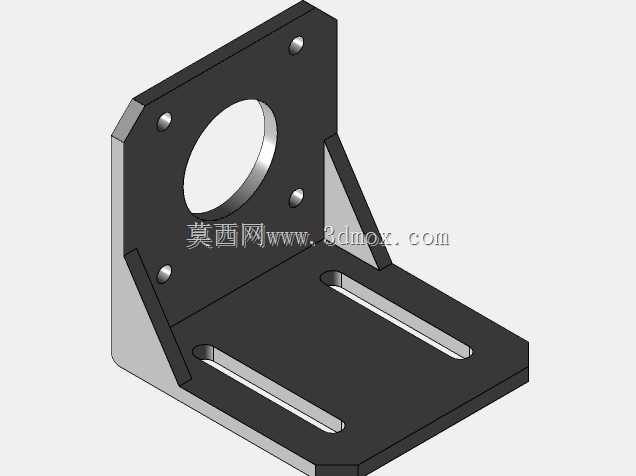

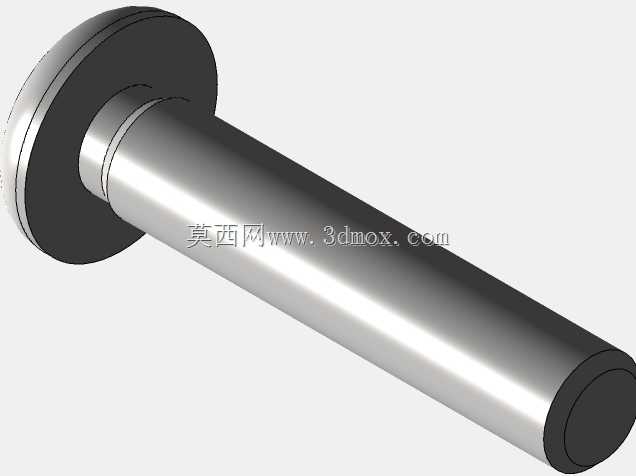

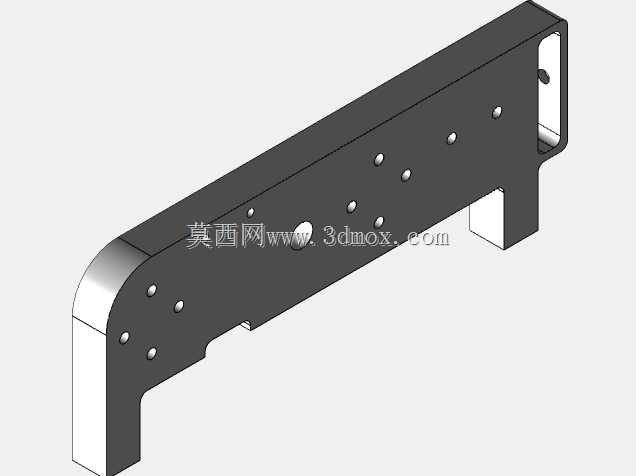

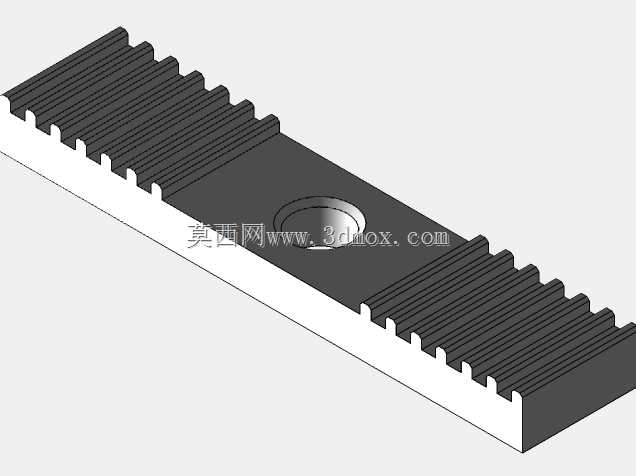

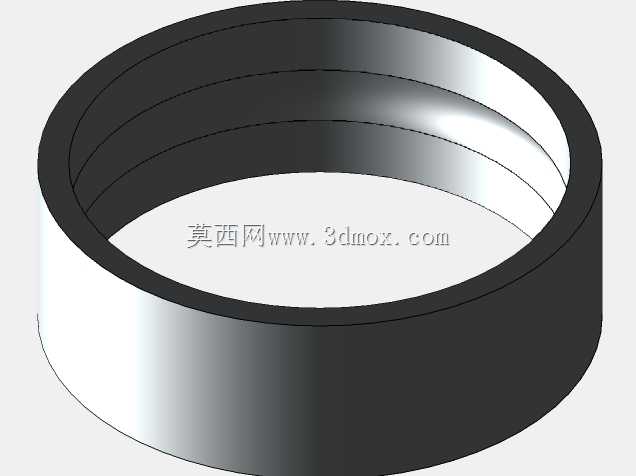

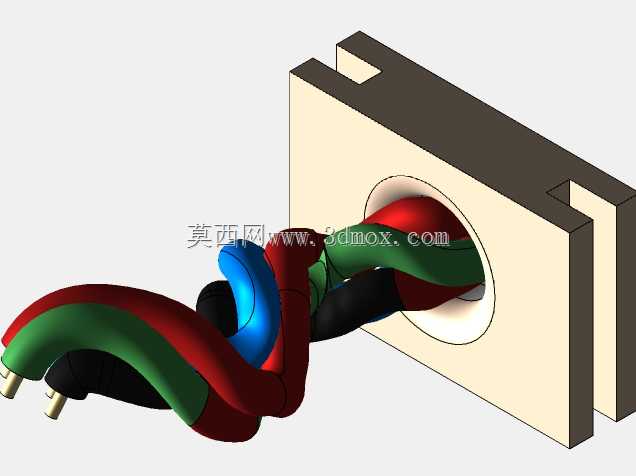

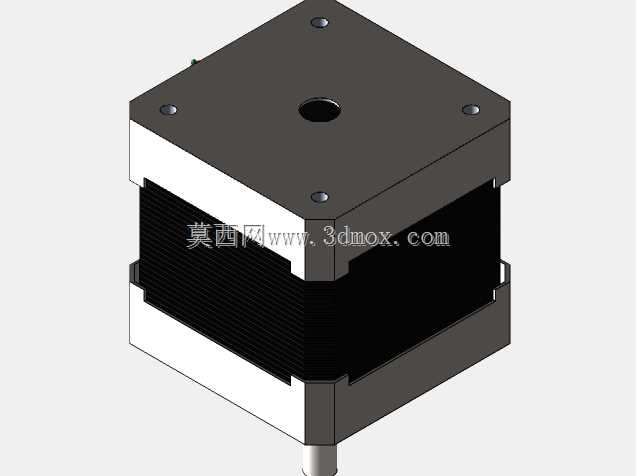

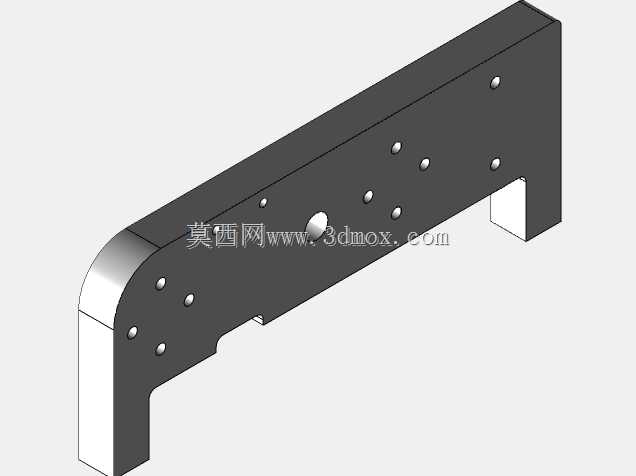

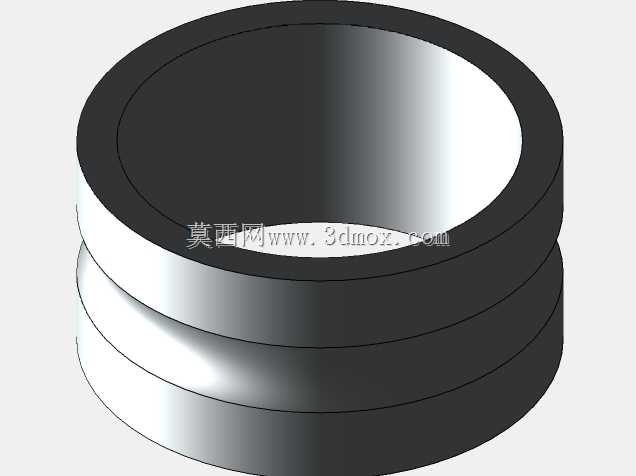

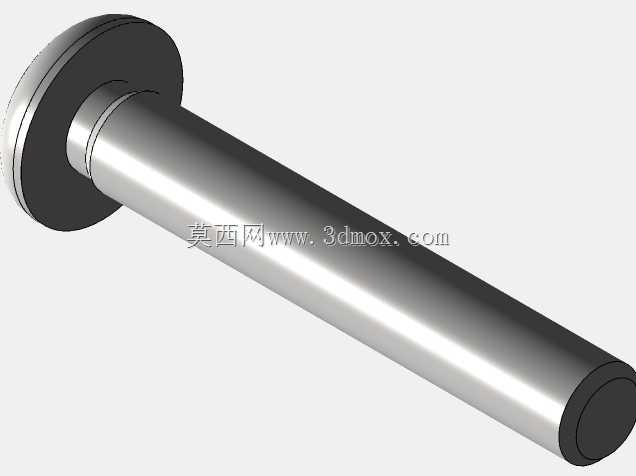

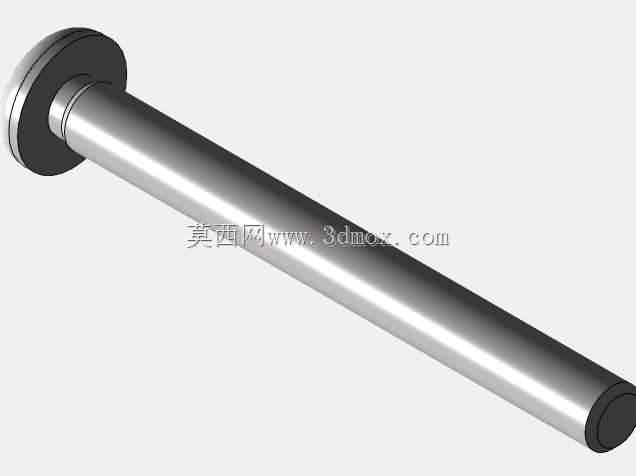

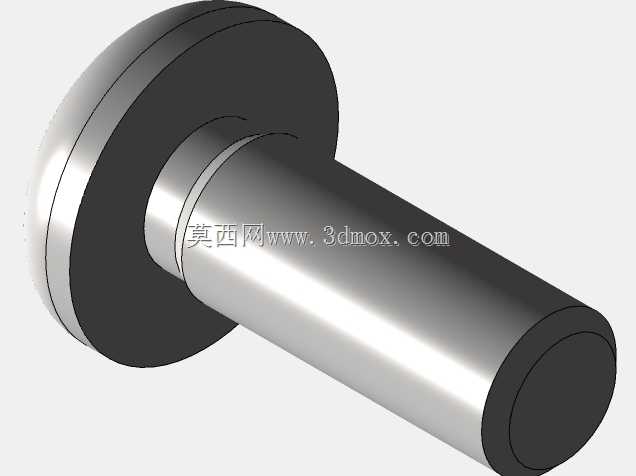

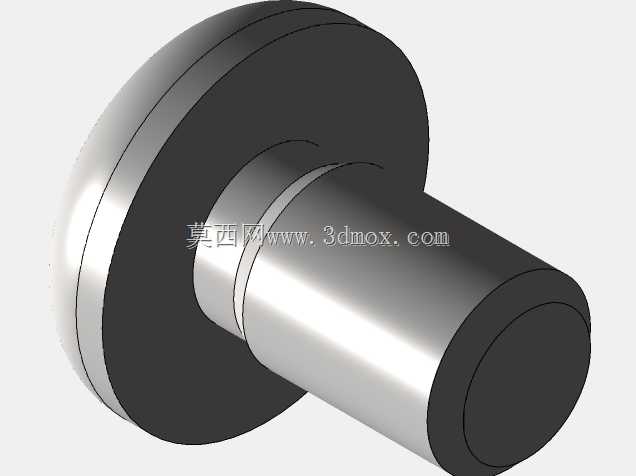

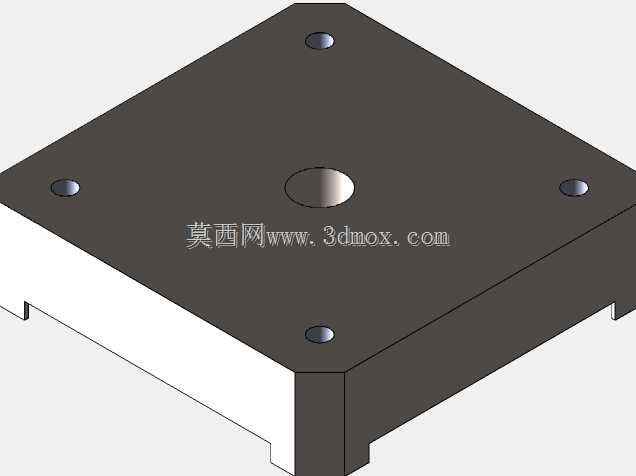

  这套线性位移执行机构,在非标自动化设备的点位移栽、视觉检测对位、小型工件精密推送场景里适配度极高,不少做桌面级检测设备、小型物料分拣工位的工程师,在做执行端选型时都会参考这类结构的设计逻辑。从结构布局来看,它采用双光轴导向配合同步带传动的组合,导向部分选用两根平行布置的高精度直线光轴,搭配内嵌直线轴承的滑动座,能在整个行程范围内保持稳定的运动精度,不会出现偏载卡滞的问题,光轴两端通过端座上的紧定结构锁死,安装时不需要额外加工复杂的定位槽,靠端座的止口就能保证两根光轴的平行度公差控制在合理范围内,降低了装配调试的难度。驱动端布置在滑台的一端,动力输出轴和同步带轮直接连接,同步带沿滑台长度方向张紧,和滑动座底部的压块固定连接,

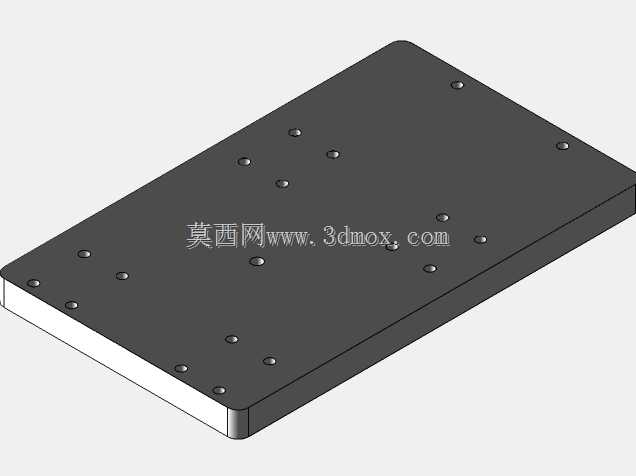

  动力输出时带动滑动座沿光轴做往复直线运动,另一端设置的张紧轮结构可以调整同步带的张紧力,避免长期运行后出现皮带松弛、传动丢步的问题,滑动座的台面上加工了规则排列的安装螺纹孔,能直接固定工装夹具、检测探头、小型作业执行件,不需要额外做转接板,减少了安装堆叠带来的高度误差。做结构设计的时候,这类滑台的安装边界需要提前核算,整体的宽度尺寸由两根光轴的中心距决定,长度尺寸可以根据实际需要的行程灵活调整,端座上预留的安装沉孔可以直接把整个滑台固定在设备的安装基板上,安装孔的位置做了等距标准化设计,和常规的工业铝型材安装槽位能直接匹配,不需要额外打孔攻丝。从实际使用的工况适配性来说,这种结构的滑台运行阻力小,传动效率高,适合中低速、

  轻负载的往复运动场景,相比丝杆传动的滑台,它的运行噪音更低,长行程下的制造成本更有优势,日常维护只需要定期给光轴表面涂抹润滑脂,检查同步带的张紧度即可,不需要复杂的保养流程。不少刚接触非标结构设计的工程师容易忽略滑动座的受力边界,这套结构的滑动座在设计时已经做了加强筋处理,在承受垂直方向额定负载的时候,不会出现台面变形的问题,侧向受力时因为双光轴的导向间距足够大,也能保持足够的抗倾覆力矩,不会出现轴承卡顿、磨损加剧的问题。在做视觉检测工位的应用时,这类滑台可以搭载工业摄像头做匀速扫描运动,配合光源和图像采集系统,完成工件表面缺陷检测、尺寸测量的动作,运动速度可以通过驱动端的动力参数调整,能满足不同检测节拍下的速度要求,

  运行过程中的平稳性足够,不会因为抖动导致图像采集模糊。在小型物料移栽场景里,滑台的滑动座上可以加装小型气动夹爪,完成工件在两个工位之间的转运动作,重复定位精度能满足大部分电子小件、塑胶零件的装配移栽要求,不需要额外加装高精度的位置反馈元件,靠驱动端的步进或伺服电机的脉冲控制就能达到需要的位置精度。整个结构的零件加工难度低,端座和滑动座都采用常规的铣削加工就能完成,没有复杂的曲面或者特殊加工要求,光轴、直线轴承、同步带、带轮这些都是标准外购件,设计时只需要根据负载和行程选好对应规格的标准件,就能快速完成整套结构的建模和出图,大幅缩短设备的设计周期。安装的时候需要注意,固定滑台的安装基板要保证足够的平面度,避免基板变形导致光轴弯曲,增加滑动阻力,同步带的张紧力要调整到合适范围,过紧会增加轴承的径向负载,加剧磨损,过松则会出现传动间隙,影响定位精度,光轴和直线轴承的配合公差要选合适的间隙配合,不能过紧也不能过松,保证滑动顺畅无卡滞。
