可搭载运动相机的架空线缆移动巡检装置

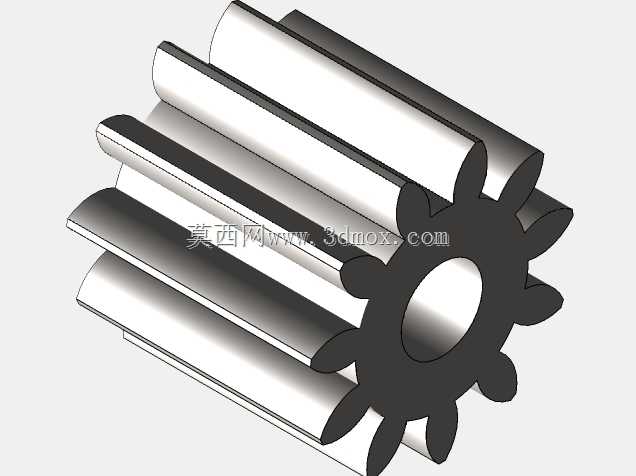

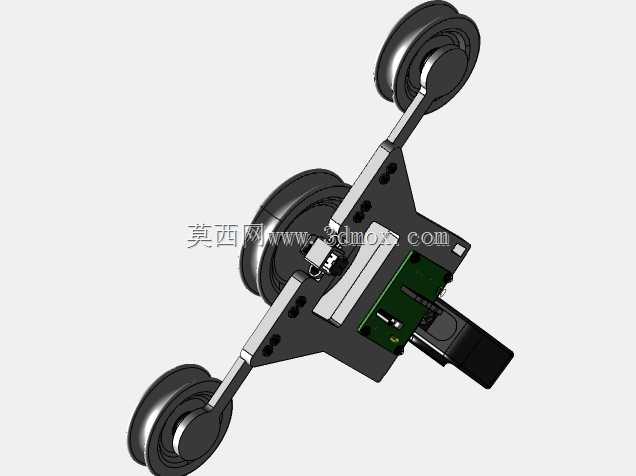

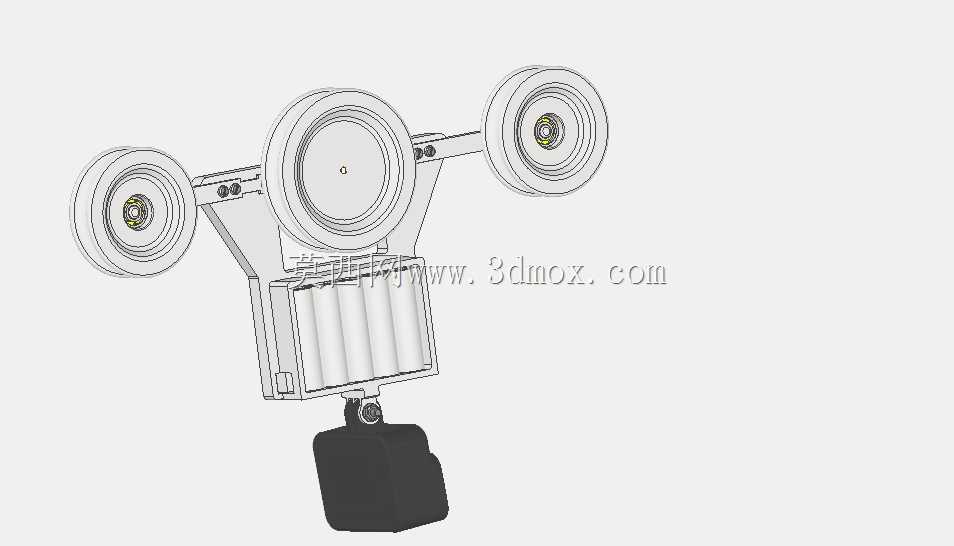

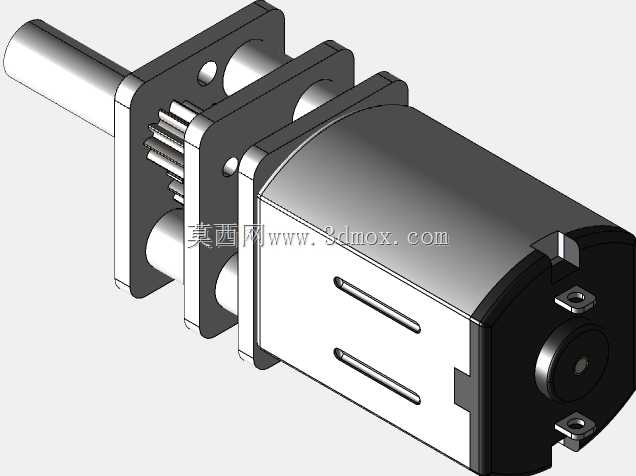

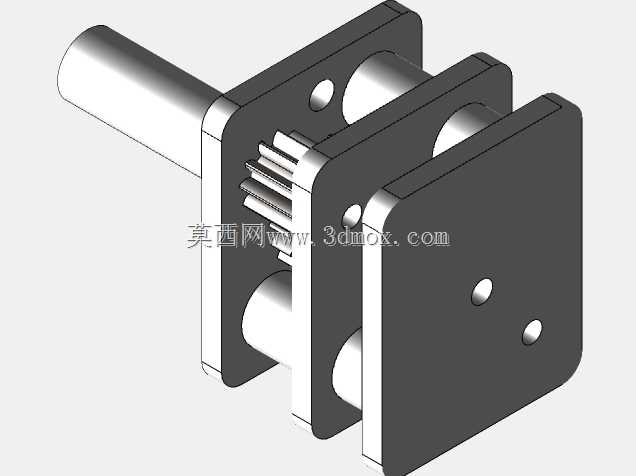

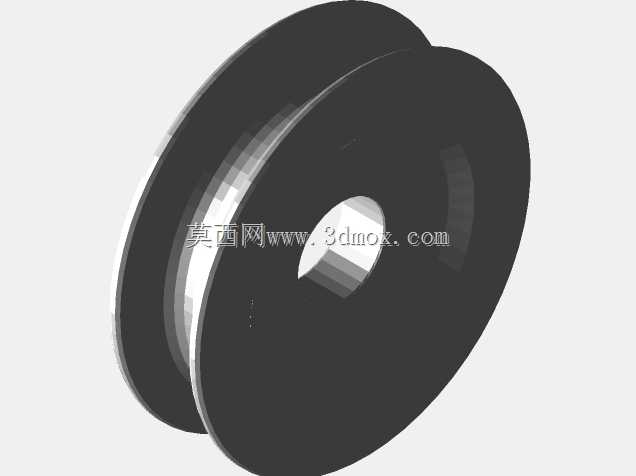

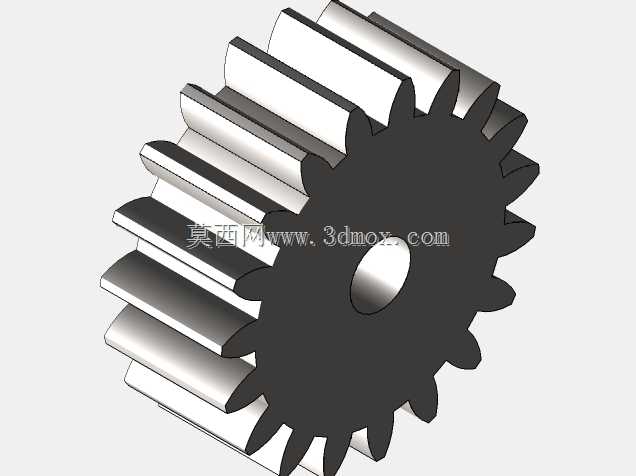

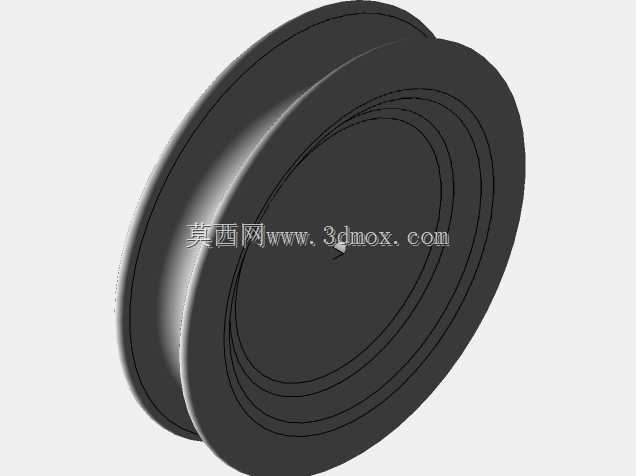

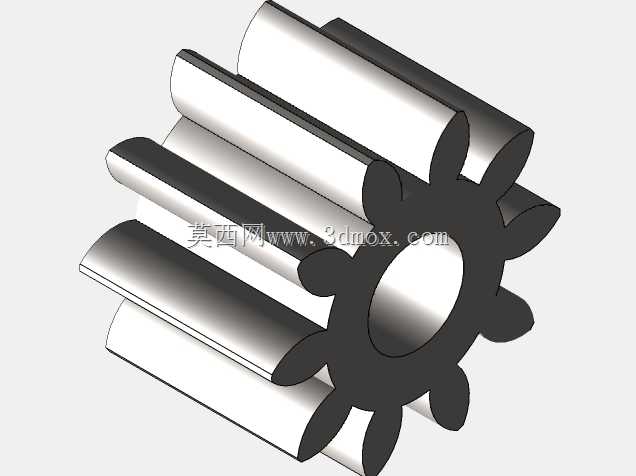

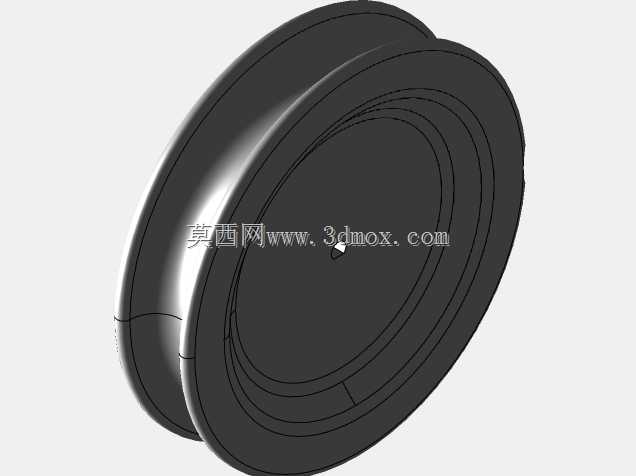

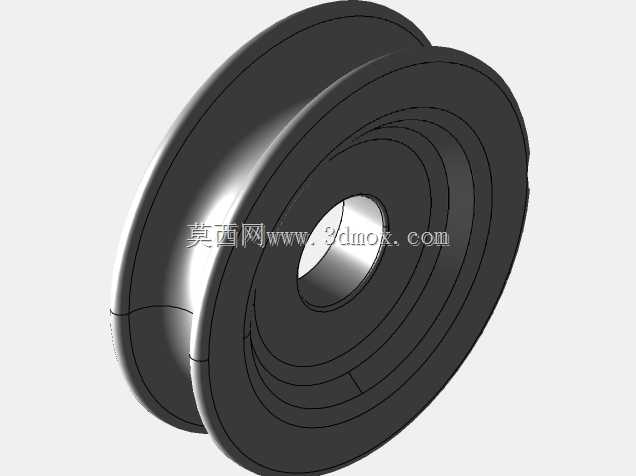

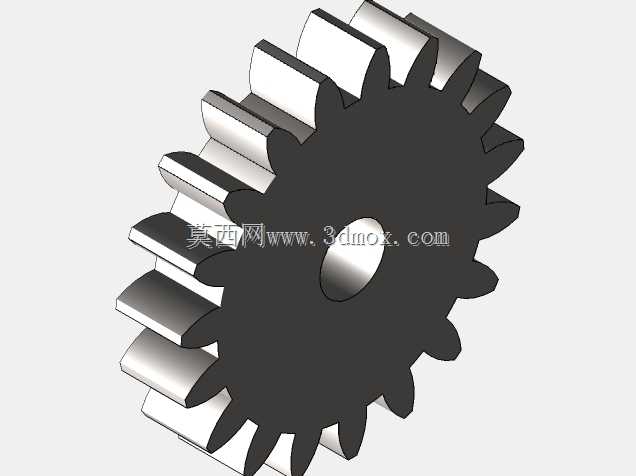

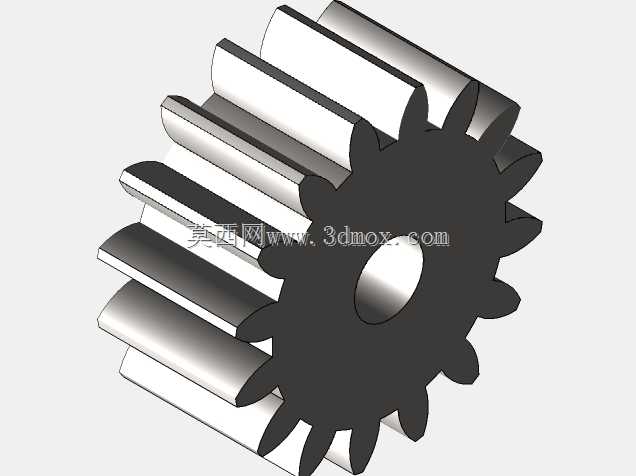

　　这套架空走线移动装置的核心应用场景，是依托已架设的架空线缆作为行走轨道，完成沿线路径的动态影像采集工作，不管是户外架空线缆的外观巡检、沿线地形的动态记录，还是特定场景下的移动跟拍需求，都能通过这套机构实现稳定的走行动作。整套机构的行走依托三个槽型走线轮完成，三个轮体呈三角分布卡在架空线缆上，中间轮体位置略低于两侧轮体，形成稳定的三点包覆支撑，避免行走过程中出现脱线、侧翻的问题，轮体的槽型弧度匹配常规架空线缆的外径范围，接触位置做了圆滑过渡，不会对线皮造成刮擦损伤。动力输出端采用小型直流驱动电机搭配减速结构，直接驱动中间行走轮转动，靠轮体与线缆表面的摩擦力提供前进后退的动力，电机的供电由集成在机架下方的电池仓承载，

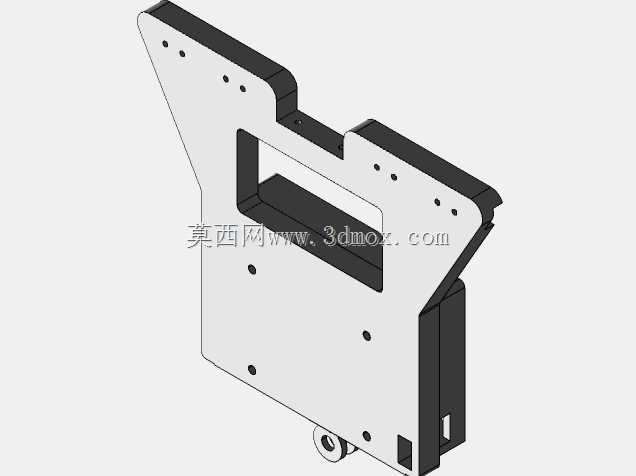

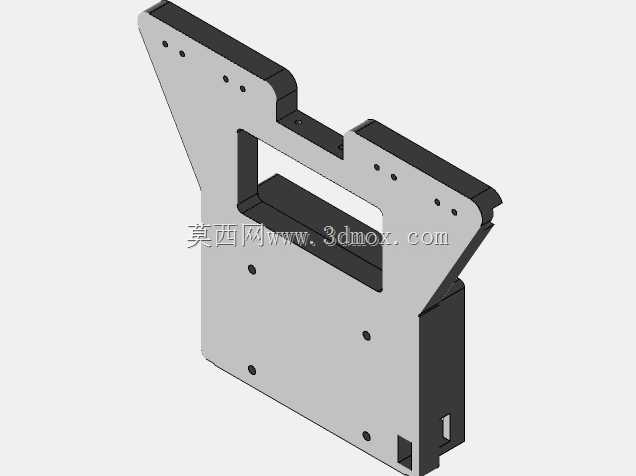

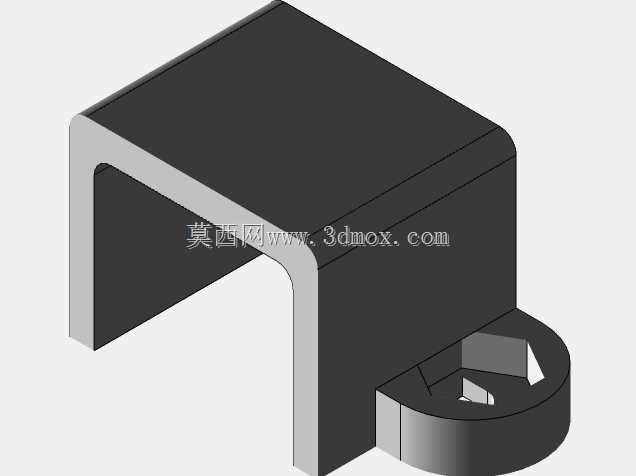

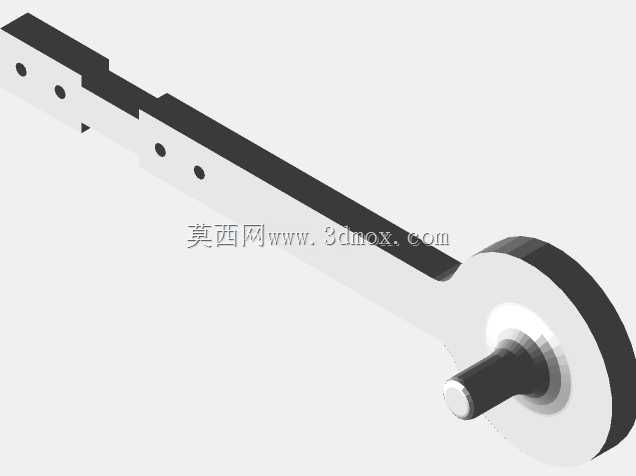

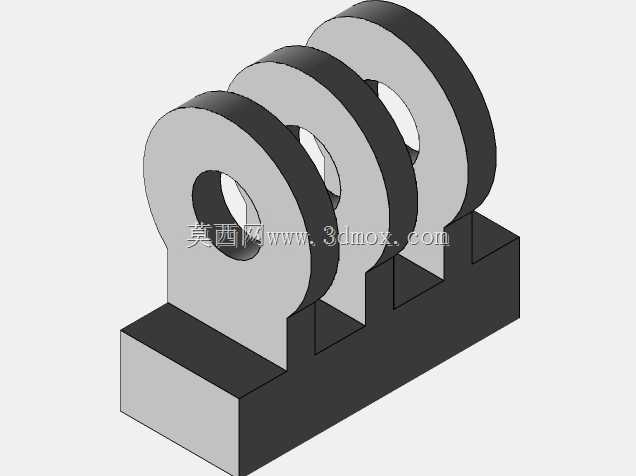

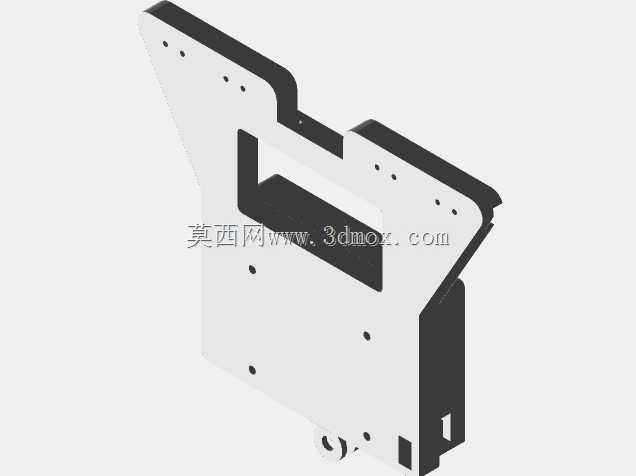

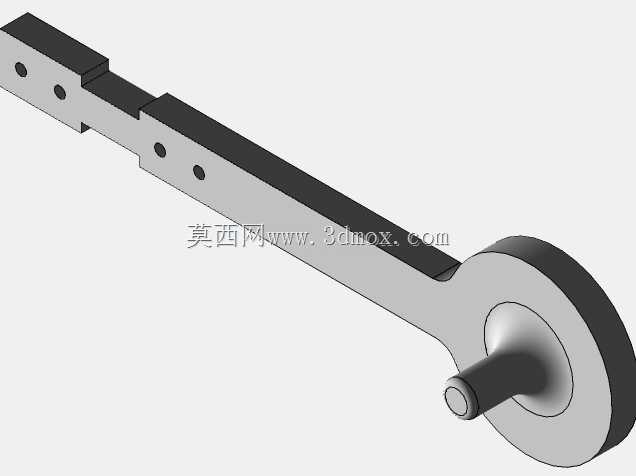

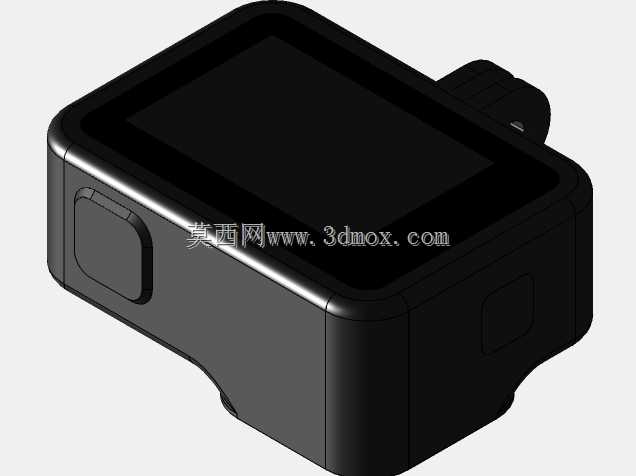

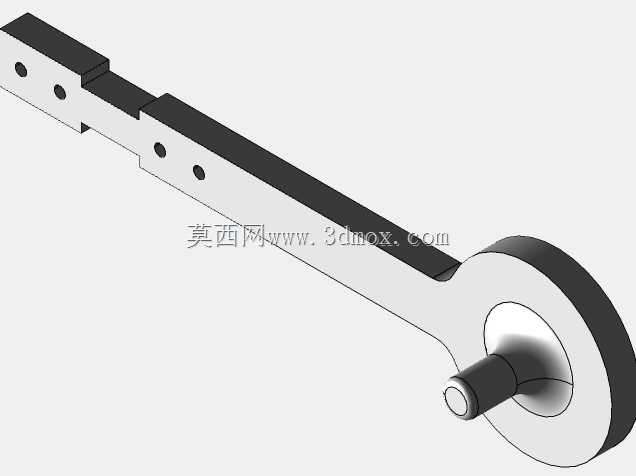

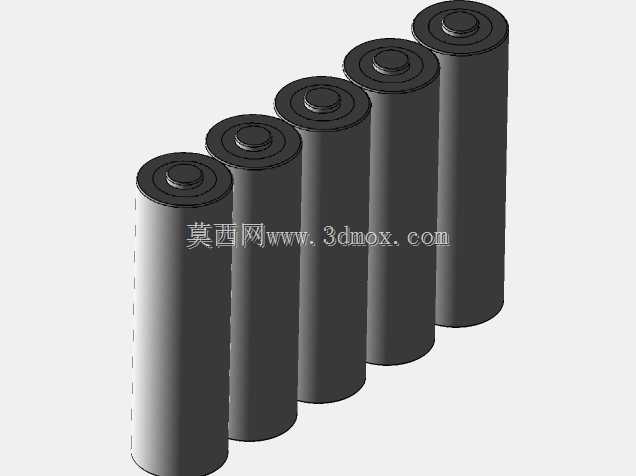

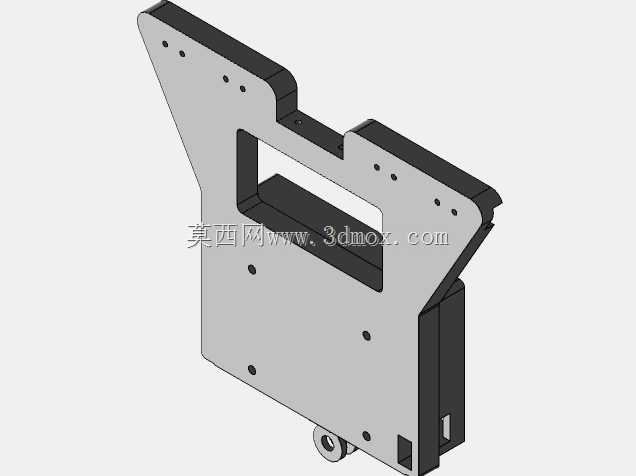

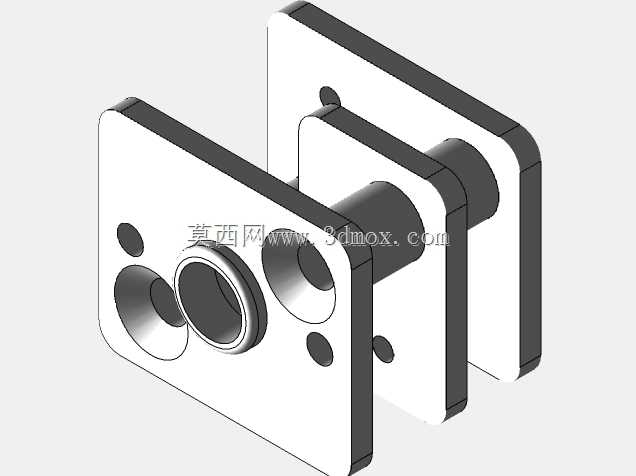

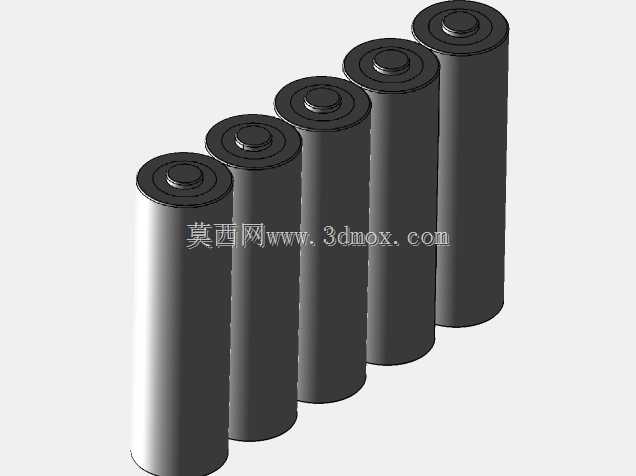

　　仓体可以容纳多节串联的圆柱电池，供电回路预留了遥控接收机的接线端口，可直接匹配常规的航模遥控接收装置，实现远程的行走启停、速度调节控制。摄像搭载端位于整套机构的最下方，采用快装式的连接支架，支架的安装孔位、锁紧结构完全匹配主流运动相机的安装标准，搭载后相机镜头朝向正下方或者侧方都可以通过支架的锁紧旋钮调整角度，调整到位后靠摩擦力锁止，不会在行走过程中出现角度偏移。从设计思路上看，整套结构优先控制了整体自重，机架主体采用薄壁式的支撑结构，三个轮体的支撑臂做了镂空减重处理，在保证结构刚度的前提下尽可能降低行走时的动力负载，同时重心整体落在走线轮的包覆区间正下方，哪怕遇到线缆接头、轻微的线缆弯折段，也能靠自重保持稳定的贴线状态，

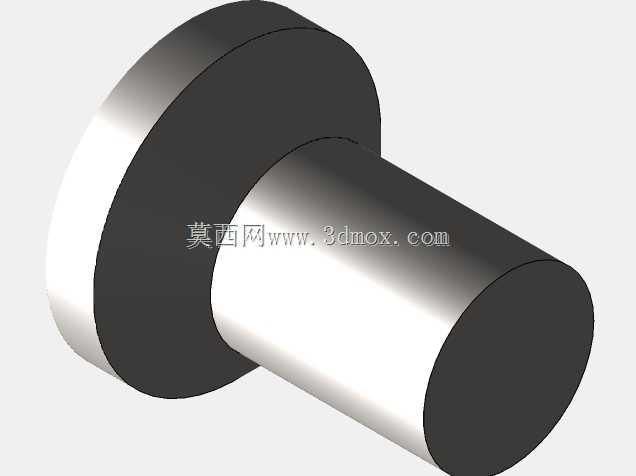

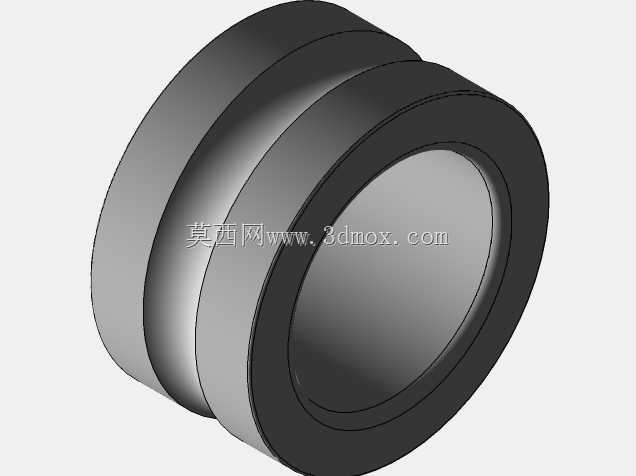

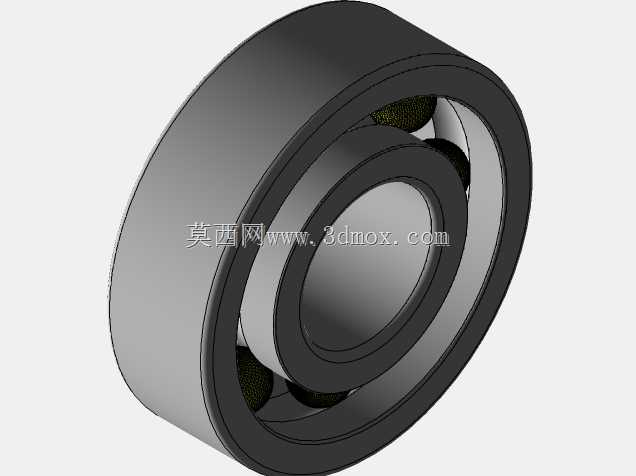

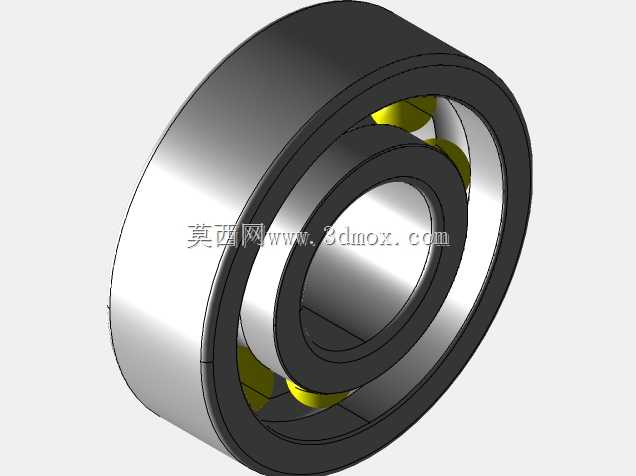

　　不会出现翘头、脱轨的情况。安装边界上，整套机构的横向宽度控制在常规线缆架设的安全间距范围内，不会在行走时触碰相邻的平行线缆，轮体支撑臂的开合角度预留了足够的安装操作空间，现场安装时不需要额外的辅助工具，只需要将三个轮体依次卡入线缆，确认锁止到位就可以通电使用，不需要对现有线缆做任何改造。走线轮的转轴位置采用低阻的转动配合结构，长时间行走也不会出现卡滞、磨损过量的问题，机架上的电池仓做了卡扣式的仓盖设计，更换电池时不需要拆解整套机架，只需要打开仓盖就可以快速完成电池更换，适合长时间户外作业的使用需求。整套机构的走线速度匹配人工巡检的移动节奏，不会因为速度过快导致拍摄画面模糊，也不会因为速度过慢降低巡检效率，

　　遥控信号的接收端布置在机架的侧方位置，避开了金属结构的信号遮挡，保证远程操控时的信号稳定。在实际使用中，这套机构可以替代人工走线完成高危路段的线缆巡检工作，作业人员只需要在地面通过遥控装置控制机构行走，就可以实时获取沿线的影像资料，大幅降低高空走线作业的安全风险，同时搭载的影像设备可以记录线缆的外观磨损、金具松动、周边障碍物等情况，巡检记录的完整性比人工地面观测更高。结构上的受力传递路径经过优化，行走时的线缆支撑力通过轮体转轴直接传递到支撑臂，再汇聚到主安装板，下方搭载的电池、相机重量通过主安装板向下传递，整个受力路径没有应力集中的薄弱位置，哪怕搭载满电电池和运动相机，整体结构的形变也控制在极小范围内，不会影响轮体与线缆的贴合精度。轮体的材质选用耐磨的工程塑料，既保证了足够的摩擦系数提供行走动力，又不会因为长期摩擦对线缆外层造成损伤，适合在不同材质外皮的架空线缆上使用。
