可3D打印架空线缆移动摄像搭载装置

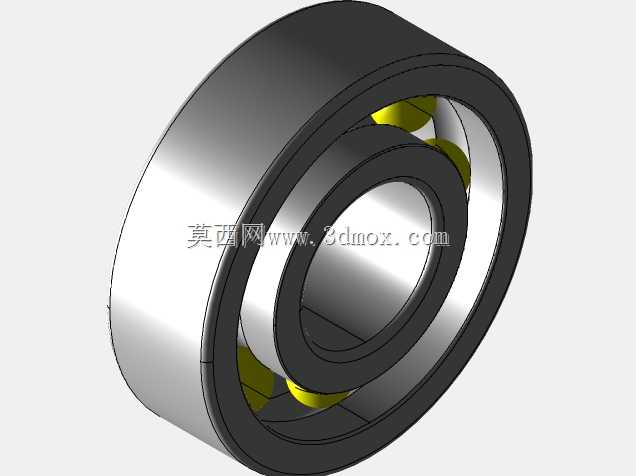

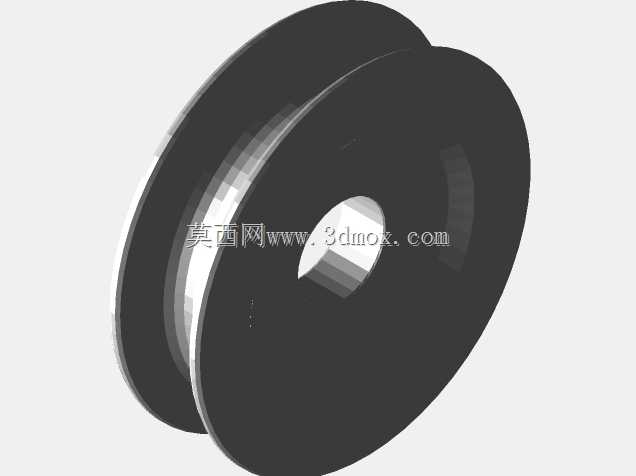

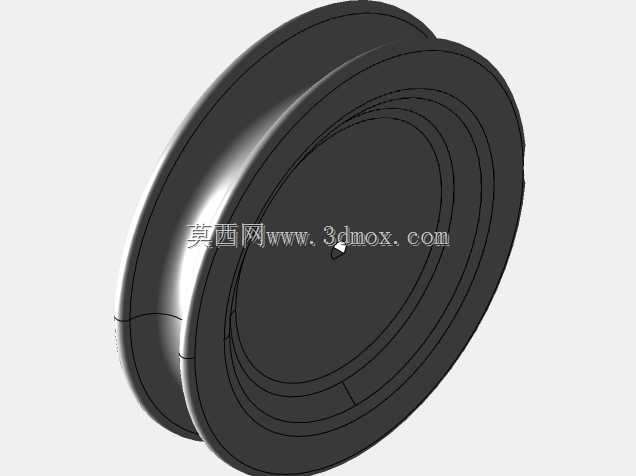

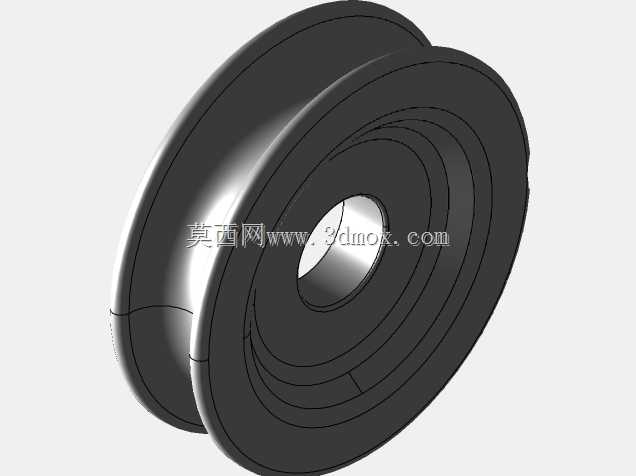

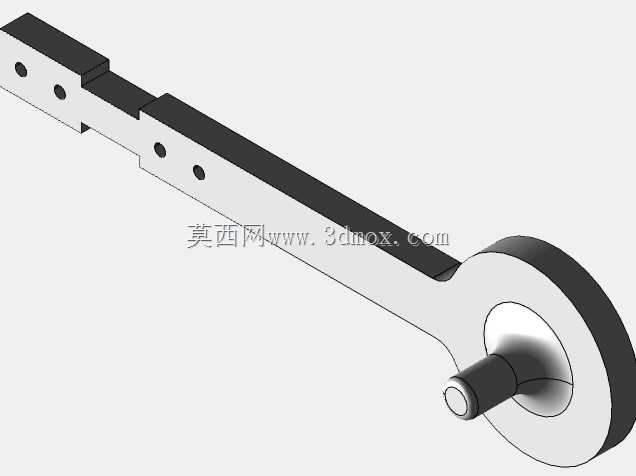

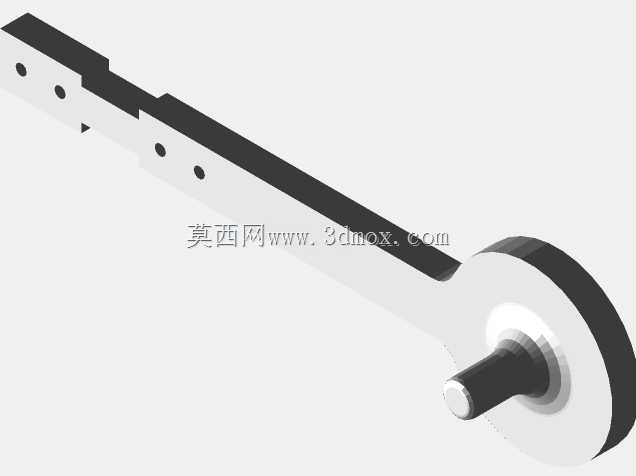

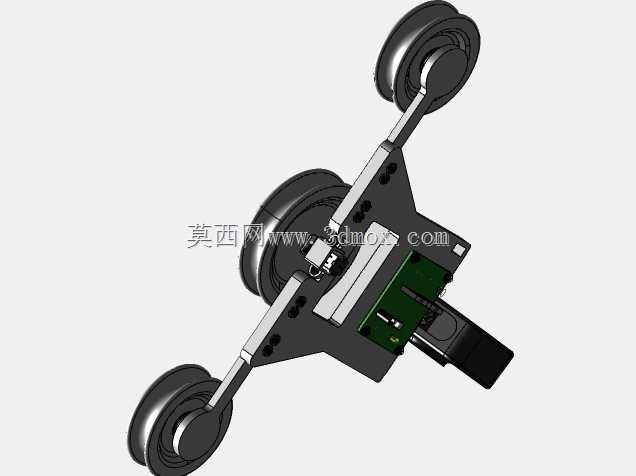

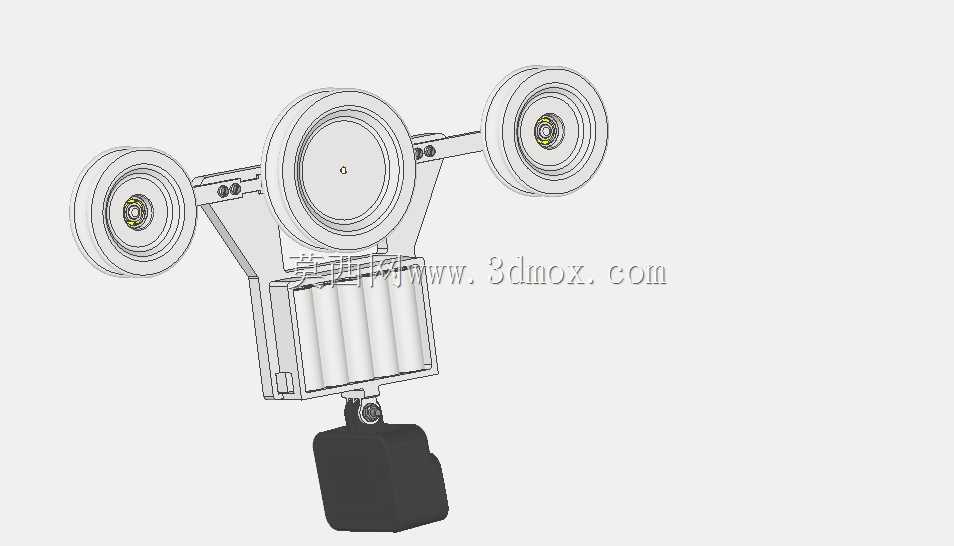

　　这套架空线缆移动摄像搭载结构，核心适配户外架空线缆的移动拍摄、线缆外观巡检作业场景，在户外赛事跟拍、高压输电线路低空巡检、索道沿线影像采集这类场景中，能替代人工走线完成稳定的影像采集工作，整套结构所有非标准件都支持FDM3D打印制作，加工门槛低，小批量试制或者个人DIY都能快速落地。从实际使用逻辑来看，整套装置依靠三组槽型走线轮挂接在单根架空钢缆或者通讯线缆上，中间轮组为主动驱动轮，两侧轮组为随动导向轮，轮槽的弧度做了适配常见6-12mm直径钢缆的圆弧过渡，挂接后不会出现卡滞、脱线的问题，轮组内部预留了标准608轴承的安装位，打印完成后压入轴承即可实现低阻尼转动，不需要额外做轴孔的二次精加工。

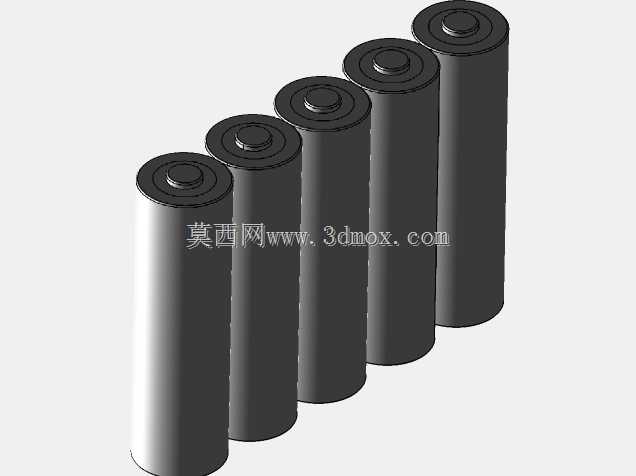

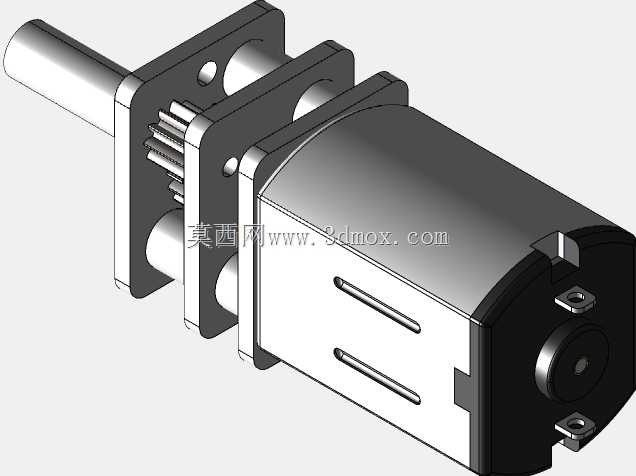

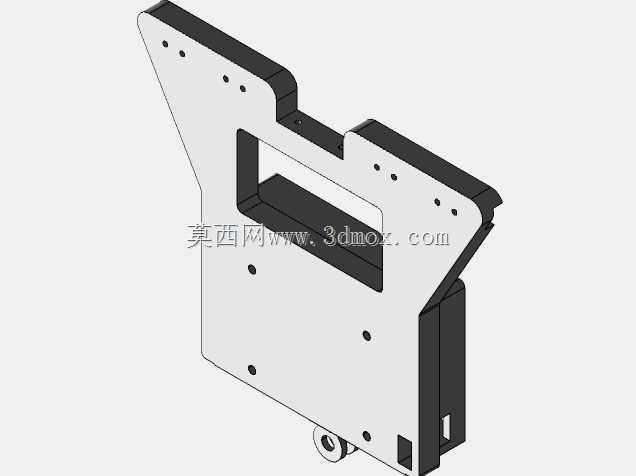

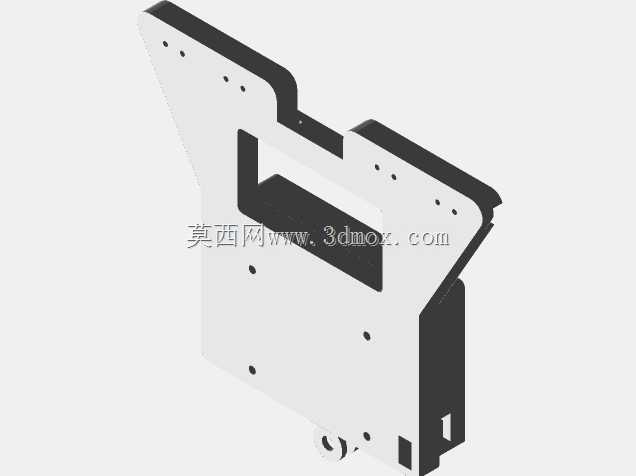

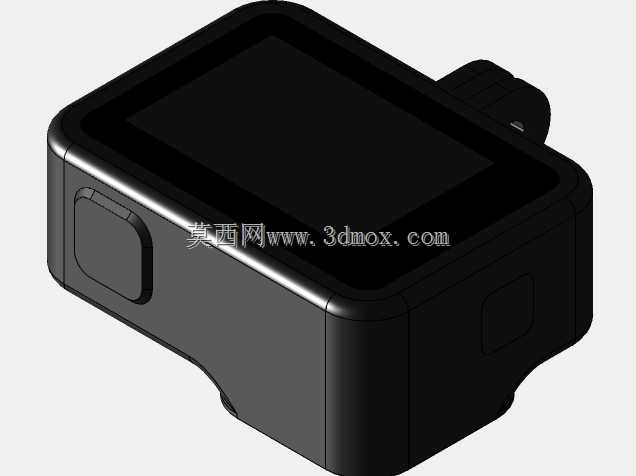

　　驱动部分的设计预留了N20直流减速电机的安装腔，电机输出轴通过紧定螺钉直接和主动轮的轴孔连接，省去了额外的传动齿轮结构，减少装配环节的公差累积，电机供电直接对接6V镍氢电池组，电池仓做了四节七号电池的卡位，仓盖采用卡扣式固定，不需要额外螺丝紧固，野外更换电池时操作效率更高。控制部分的安装位预留了标准RC航模接收器的固定孔位，接收器输出直接连接电机驱动板，可通过通用航模遥控器实现装置的前进、后退调速控制，不需要额外开发专用控制电路，通用配件替换成本极低。摄像搭载部分位于整套装置的最下方，采用快拆式挂接结构，安装座的孔位完全匹配GoPro系列运动相机的标准安装接口，也可通过转接件搭载同尺寸的工业巡检摄像头，挂接位置做了重心配平设计，

　　当装置在线缆上移动时，下方摄像模块的重心始终落在三组走线轮形成的支撑三角形中心区域，不会出现单侧偏载导致的轮组卡滞、装置侧翻脱线的问题。整套结构的安装边界做了充分的约束，轮组支架的横向宽度控制在180mm以内，整体垂向高度从走线轮顶端到摄像挂载底端为220mm，在相邻线缆间距大于200mm的架空线路上都能正常通行，不会和相邻线缆产生干涉。走线轮的轮缘做了2mm的凸起挡边，当线缆存在轻微接头凸起、线径小幅变化时，挡边能引导轮组顺利通过，不会出现脱轨掉落的问题。支架部分的受力筋做了1.5mm的壁厚优化，既保证3D打印时的成型强度，不会因为层间结合力不足出现支架断裂，也尽可能控制了整体自重，整套打印件总重量控制在120g以内，加上电池、

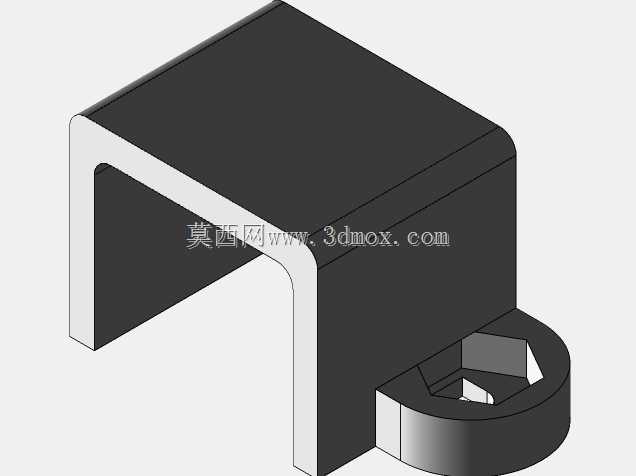

　　电机、摄像头后的总重量不超过300g，不会对常规架空通讯缆、索道牵引缆造成额外的负载压力。在装配逻辑上，所有部件的连接都采用M3自攻螺丝固定，不需要预埋铜螺母，打印完成后清理支撑即可直接拧入螺丝完成装配，轮组和支架之间的间隙预留了0.2mm的活动量，即使打印存在0.1mm左右的公差，也不会出现轮组转动卡滞的问题。针对户外使用的场景，电池仓和控制板安装位都做了挡边设计，遇到零星降雨时，雨水会顺着挡边流到装置外侧，不会直接滴落到电池和电路接头上，提升了野外使用的可靠性。
