适配3D打印的多卡口管道拆装扳手结构

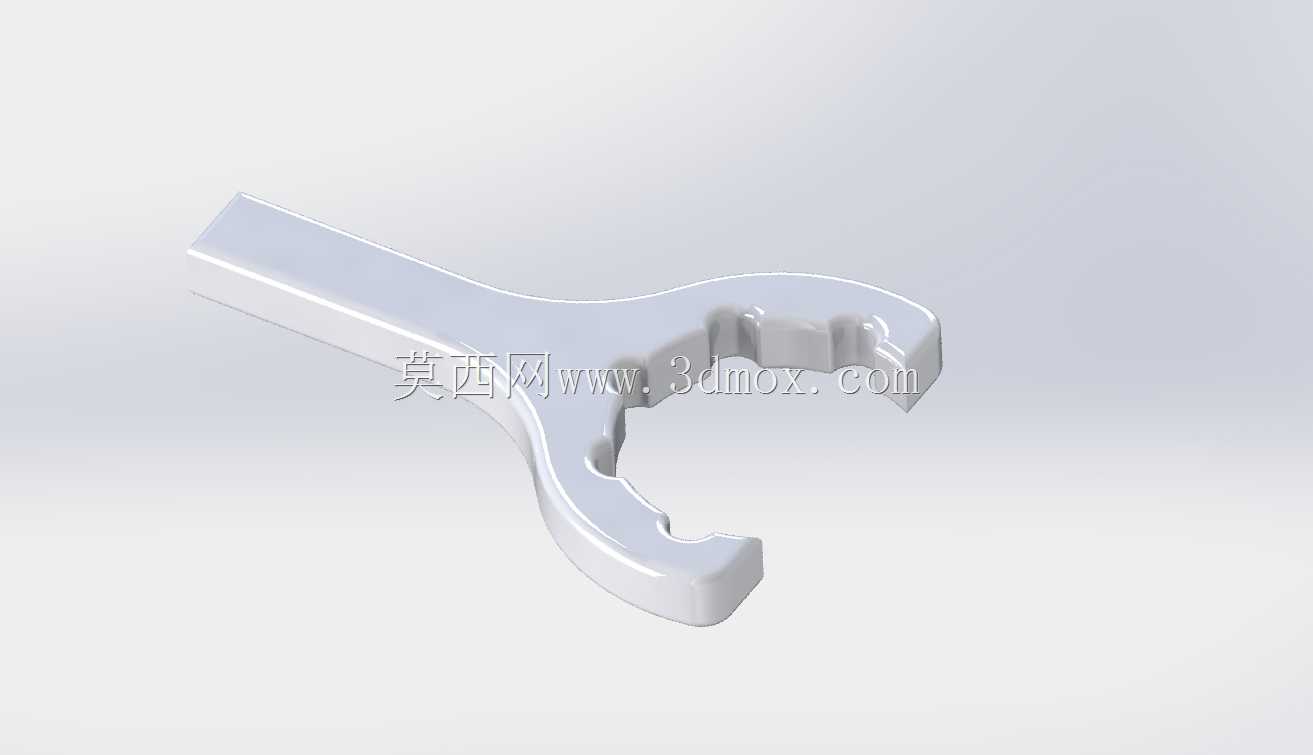

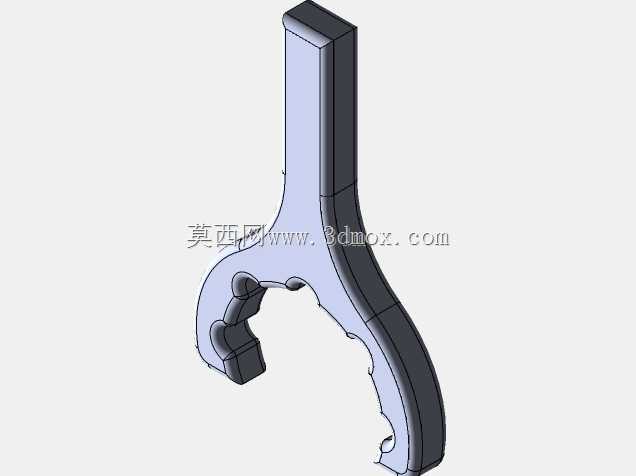

　　这款手动扳手结构的设计初衷，是解决狭小空间内小口径燃气管道、低压流体管路的紧固件拆装需求，日常民用燃气检修、实验室气路维护、小型气动设备管路拆装场景中，常规活动扳手受操作空间限制，无法在贴近墙面、设备壳体的管路接头处施展，且容易打滑刮伤接头镀层，这款结构针对性做了适配优化。从结构设计逻辑来看，整体采用单臂一体式构型，没有额外的活动铰接部件，一体成型的结构在3D打印制作时无需添加支撑结构，打印完成后仅需简单去除毛边即可投入使用，大幅降低了小批量自制工具的制作门槛。扳手的工作端设置了多组不同曲率的卡口，分别对应常见的4分、6分低压管路接头螺母尺寸，卡口内侧做了微凸的咬合齿结构，齿形角度经过反复调整，既可以保证卡入螺母后不会在施力时滑脱，

　　又不会因为齿形过尖锐咬坏螺母的六角棱边，避免后续拆装时螺母出现滑牙报废的问题。手柄部分的曲线轮廓完全贴合人手握持时的掌面弧度，从工作端延伸至手柄末端的厚度做了渐变处理，靠近卡口的受力段厚度更大，可承受最大25N·m的扭转力矩，满足小口径低压管路接头的拧紧力矩要求，不会因为施力过大出现结构断裂；手柄末端做了平直的挂孔结构，日常收纳时可以直接挂在工位旁的工具挂板上，不会和其他零散工具混放丢失。考虑到3D打印常用的PLA、PETG材料的力学特性，整体结构的壁厚控制在4mm-6mm区间，所有转角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中，同时也能消除使用时棱角划手的隐患。安装边界方面，这款扳手的整体外轮廓宽度不超过80mm，

　　操作时所需的回转空间仅为常规活动扳手的三分之一，在管路距离墙面间隙不足30mm的狭小安装位，依然可以完成卡入、旋转的完整操作流程，不需要额外拆卸周边的遮挡部件。实际使用时，针对不同尺寸的接头可以直接选用对应位置的卡口，不需要像活动扳手一样反复调节蜗杆开度，单次拆装的操作效率比常规活动扳手提升40%以上，尤其适合气路日常巡检时的快速紧固、漏气点应急处置场景。结构的受力路径经过优化，扭转力矩从卡口咬合位置沿手柄曲线均匀传递至握持端，没有明显的应力薄弱点，即便是采用常规FDM3D打印工艺制作，层间结合强度也能满足日常检修的受力要求，不需要额外做金属嵌件补强，进一步降低了自制工具的材料成本。针对燃气场景的使用需求，结构表面没有多余的凹槽缝隙，日常使用后沾染的油污、灰尘可以直接用抹布擦拭干净，不会积存杂物造成锈蚀或者污染管路接头，适配燃气维护场景的清洁要求。
